مصنّع الصفائح الفولاذية المموجة | مقاسات مخصصة وتوريد بالجملة

مواصفات فنية للصفائح الفولاذية المموجة

مصنّع الصفائح الفولاذية المموجة | مقاسات مخصصة وتوريد بالجملة

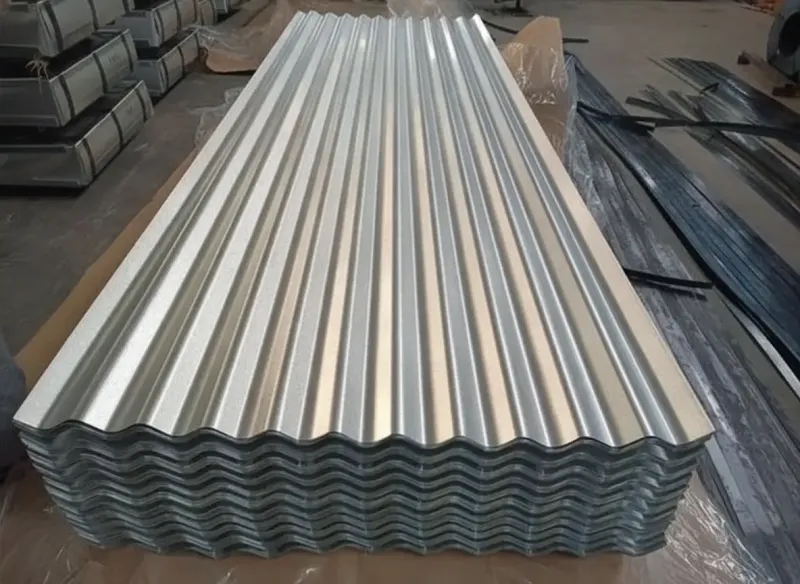

الصفائح الفولاذية المموجة هي منتج معدني مشكّل يتكون من موجات أو أضلاع متكررة لتحسين الصلابة والتصريف وتوزيع الأحمال مع التحكم في وزن المادة. وهي تخدم الموزعين الخارجيين ومقاولي الأسقف وبناة المنشآت الزراعية وشركات البنية التحتية والمصنّعين وفرق مشتريات المشاريع التي تتطلب أبعادًا متسقة وامتثالًا موثقًا للمواد. حسب التطبيق، يمكن للمشترين تحديد ركائز فولاذية مجلفنة أو مطلية بالألمنيوم والزنك أو مطلية مسبقًا أو غير مطلية، إلى جانب المقطع والسمك والعرض والطول ونظام الطلاء المطلوب. تساعد الإنتاج المخصص والتوريد بالجملة المشترين على مطابقة ظروف التركيب والتعرض للتآكل واحتياجات التصنيع وحدود التعبئة وجداول المشروع دون الاعتماد على مخزون بمقاسات قياسية غير مناسبة.

نظرة عامة على منتج الصفائح الفولاذية المموجة

تُصنّع الصفائح الفولاذية المموجة عن طريق التشكيل بالدرفلة أو كبس الفولاذ المسطح إلى مقطع متكرر. تزيد التموجات من صلابة المقطع مقارنة بصفيحة مسطحة ذات سمك مماثل، مما يجعل المادة مناسبة للأسقف وتكسية الجدران والحواجز وهياكل التصريف والتطبيقات الأخرى التي تكون فيها قدرة الامتداد والتصريف الفعال للمياه مهمة. يعتمد الأداء الدقيق على الفولاذ الأساسي وهندسة المقطع والسمك الاسمي والطلاء المعدني ونظام الدهان وتباعد الدعامات والمثبتات وطريقة التركيب.

يمكن أن يصف المصطلح مجموعتين مترابطتين من المنتجات. عادةً ما يتم توريد ألواح الفولاذ المضلعة خفيفة السماكة للأسقف والكسوة والسياج والتصنيع العام. قد يتم ثني الألواح المضلعة الإنشائية الأثقل، وثقبها، وتجميعها في عبارات تصريف المياه، والممرات السفلية، وقنوات الصرف، أو الهياكل المدفونة. هذه المنتجات ليست قابلة للتبادل تلقائيًا. يجب أن يحدد أمر الشراء الاستخدام المقصود والمعيار المعمول به بدلاً من تحديد "لوح مضلع" فقط. يمكن للمشترين الذين يقارنون منتجات الألواح البديلة مراجعة [[INTERNAL_LINK]] قبل تأكيد المقطع العرضي.

تشمل تكوينات المواد الشائعة الفولاذ المجلفن بالغمر الساخن، والفولاذ المطلي بسبائك الألومنيوم والزنك، والفولاذ المطلي مسبقًا والمغطى بطبقة معدنية، والفولاذ الكربوني غير المطلي للتصنيع اللاحق أو المعالجة الوقائية. تستخدم المادة المجلفنة طلاء الزنك كطبقة حماية من التآكل. توفر طلاءات سبائك الألومنيوم والزنك مزيجًا مختلفًا من الحماية الحاجزة والتضحية، بينما تضيف المنتجات المطلية مسبقًا طلاءً عضويًا مختارًا للمظهر والمقاومة البيئية. عادةً ما يتم اختيار اللوح غير المطلي فقط عندما يكون لدى المشتري عملية محددة للطلاء أو الجلفنة أو التبطين.

تشمل خصائص الشراء الرئيسية:

• هندسة المقطع: يؤثر عمق التمويج، والمسافة بين التمويجات، وشكل القمة، وتصميم التراكب الجانبي على الصلابة، والتغطية، والتثبيت، والتوافق مع الألواح الموجودة.
• المعدن الأساسي: يجب أن تدعم درجة الفولاذ وجودة التشكيل متطلبات الثني، والثقب، والتشكيل بالدلفنة، وأحمال الخدمة.
• السماكة: يجب أن توضح الطلبات ما إذا كانت السماكة تشير إلى سماكة المعدن الأساسي أو السماكة الإجمالية المطلية.
• الحماية السطحية: يجب تحديد كتلة الطلاء المعدني، ونظام الدهان، واللون، واللمعان، والطلاء على الوجه الخلفي حيثما كان ذلك مناسبًا.
• التحكم الأبعادي: يؤثر العرض الكلي، وعرض التغطية الفعلي، وطول اللوح، والاستقامة الزاوية، وتفاوتات المقطع على كفاءة التركيب.
• التتبع: تدعم شهادات المواد، ومراجع اللفائف أو الحرارة، وسجلات الفحص، وتعريف التغليف عملية فحص الاستلام.

بالنسبة للمنتجات المعدنية المطلية ذات الصلة وخيارات الأسطح، يمكن لفرق المشتريات الرجوع إلى [[INTERNAL_LINK]] و[[INTERNAL_LINK]].

مواصفات ومعايير ألواح الفولاذ المموج & Standards

يجب أن تستند مواصفات ألواح الفولاذ المموج إلى التطبيق النهائي والمعيار المذكور في العقد. لا تنطبق درجة واحدة، أو تسمية طلاء واحدة، أو خاصية ميكانيكية واحدة على كل منتج مموج. لهذا السبب، يجب أن تفصل عروض الأسعار بين متطلبات المادة الأساسية ومتطلبات المقطع واللوح النهائي.

تشمل معايير المواد المشار إليها بشكل متكرر ASTM A653/A653M للصفائح الفولاذية المطلية بالزنك أو المطلية بسبائك الزنك والحديد، وASTM A792/A792M للصفائح الفولاذية المطلية بسبائك الألومنيوم والزنك بنسبة 55%، وEN 10346 للمنتجات المسطحة الفولاذية المطلية بالغمر الساخن المستمر، وJIS G 3302 للصفائح والشرائط الفولاذية المطلية بالزنك بالغمر الساخن، وGB/T 2518 للصفائح والشرائط الفولاذية المطلية بالزنك وسبائك الزنك بالغمر الساخن المستمر. قد يتم تحديد الصفائح الفولاذية المموجة الإنشائية المخصصة للأنابيب المثبتة ميدانياً بالبراغي، أو الأقواس، أو التجميعات المماثلة وفقاً لـ ASTM A761/A761M. ينبغي تأكيد الإصدار المناسب وأي تعديلات خاصة بالمشروع في عقد الشراء.

يجب أن تتبع التركيبة الكيميائية والخواص الميكانيكية درجة الفولاذ المختارة وليس وصفًا عامًا لألواح الفولاذ المموجة. يجب على المشترين تجنب إدراج قيم من معيار في طلب يعتمد على معيار آخر لأن أسماء الدرجات التي تبدو متشابهة قد يكون لها طرق اختبار مختلفة، أو قيود على السماكة، أو نطاقات خواص مختلفة.

يجب أن يتضمن استفسار لوح الصلب المموج الكامل السُمك الاسمي، ودرجة الركيزة، وتسمية الطلاء، ورسم المقطع الجانبي، والعرض الكلي والفعال، وطول القطع، والكمية، ومتطلبات التفاوتات، وحالة الحافة، ونمط الثقوب إن وُجد، وطريقة التغليف. بالنسبة للمنتجات المطلية مسبقًا، أدرج مرجع اللون ونظام الطلاء المطلوب. بالنسبة للألواح الإنشائية، أدرج الانحناء، وهندسة التمويج، وترتيب ثقوب البراغي، ورسومات التجميع، وأحمال التصميم، وأي متطلبات تفتيش من طرف ثالث. تتوفر إرشادات إضافية حول مصطلحات سُمك الصلب على [[INTERNAL_LINK]].

يجب تأكيد القيم الأبعادية من خلال رسم معتمد أو ورقة بيانات فنية لأن أبعاد المقطع الجانبي تختلف بين المصنّعين وخطوط التشكيل وأنظمة التركيب الإقليمية. قد يكون من المناسب أخذ عينة أو تجميع تجريبي عندما يجب توصيل لوح جديد بمواد موجودة.

تطبيقات لوح الصلب المموج

يُستخدم لوح الصلب المموج في البناء والزراعة والصناعة والبنية التحتية، لكن كل تطبيق يفرض متطلبات مختلفة للقوة والحماية من التآكل وتوافق المقطع الجانبي والتوثيق.

التسقيف وتكسية الجدران

تُستخدم الألواح المجلفنة أو المطلية مسبقًا ذات المقطع الجانبي في المستودعات وورش العمل ومباني الخدمات اللوجستية والمنشآت الزراعية والمظلات ومآوي المعدات. يجب أن تراعي طلبات التسقيف ميل السطح وأحمال التصميم وتباعد الدعامات والتراكبات الجانبية والطرفية ونوع المثبتات والصرف ومتطلبات البناء المحلية. يجب استخدام عرض التغطية الفعال، وليس عرض اللوح الكلي، عند حساب عدد الألواح. يمكن للمشترين الذين يخططون لحزمة غلاف كاملة أيضًا مراجعة [[INTERNAL_LINK]].

المباني الزراعية ومباني الثروة الحيوانية

تُستخدم الألواح المموجة في الحظائر وسقائف التخزين ومآوي الآلات وأنظمة الجدران. يمكن أن تُنشئ الأسمدة وفضلات الحيوانات والرطوبة ومواد التنظيف الكيميائية ظروف تعرض عدوانية، لذا ينبغي أن يعتمد اختيار الطلاء على البيئة الفعلية. كما تتطلب الحواف المقطوعة ومواضع اختراق المثبتات والتحكم في التكاثف والتلامس مع الأخشاب المعالجة اهتمامًا خاصًا.

الحاويات الصناعية والتصنيع العام

يستخدم المصنّعون ألواح الفولاذ المموجة في أغلفة المعدات والحواجز والشبكات والحواجز المؤقتة والحاويات والأغطية الواقية. في هذه المشاريع، يُعدّ اتساق هندسة المقطع مهمًا لربط عدة ألواح والحفاظ على تجميعات قابلة للتكرار. ينبغي تقييم قابلية التشكيل وقابلية اللحام وتلف الطلاء أثناء التصنيع قبل اختيار المادة.

الصرف والمنشآت المدفونة

يمكن تجميع الألواح المموجة الإنشائية في قنوات صرف كبيرة وعبّارات أقواسية وممرات سفلية حيث يكون التفاعل الهندسي بين التربة والمنشأ جزءًا من التصميم. قد ينطبق ASTM A761/A761M على مادة الألواح الإنشائية، لكن موافقة المشروع تعتمد أيضًا على الحسابات الهندسية وظروف الأساس واختيار الردم والدمك وتفاصيل التوصيلات ومتطلبات السلطات المحلية. لا يثبت الامتثال للمواد وحده قدرة التحمل لمنشأ مكتمل. يمكن استكشاف منتجات البنية التحتية ذات الصلة من خلال [[INTERNAL_LINK]].

السياج وحماية المواقع

تُستخدم الألواح المموجة أيضًا في السياج المحيطي وأسوار مواقع البناء وشاشات الخصوصية وحواجز الرياح. ينبغي للمشترين تحديد سماكة الألواح وتباعد الأعمدة ومعالجة الحواف ومعايير حمل الرياح والتشطيب السطحي وتفاصيل المناولة الآمنة. قد تتطلب التركيبات المؤقتة والدائمة خيارات مختلفة من الركيزة والطلاء.

كيفية اختيار ألواح الفولاذ المموجة / دليل الشراء

يجب أن تبدأ عملية شراء الألواح الفولاذية المموجة بمواصفات طلب مكتوبة. قد يصل المنتج المختار بناءً على السُمك والسعر فقط بعرض تغطية أو تصنيف طلاء أو مقطع جانبي أو خصائص ميكانيكية غير صحيحة. تساعد الفحوصات التالية مديري المشتريات على مقارنة عروض الأسعار على أساس مكافئ.

1. تحديد المقطع الجانبي والأبعاد النهائية

قدّم رسمًا بأبعاد يوضح خطوة التمويج والعمق وشكل القمة وهندسة التراكب الجانبي والعرض الكلي والعرض الفعّال والطول. حدّد ما إذا كانت التفاوتات تنطبق على الركيزة المسطحة أم على المقطع الجانبي النهائي. إذا كان يجب أن يتطابق اللوح مع سقف أو هيكل موجود، فأرسل رسمًا موثّقًا أو عينة مادية لأن المقاطع الجانبية المتشابهة في المظهر قد لا تتراكب بشكل صحيح.

2. اختيار الفولاذ الأساسي والحماية السطحية

اختر المعيار والدرجة وفقًا لمتطلبات التشكيل والتصميم الإنشائي وبيئة الخدمة والمتطلبات التنظيمية. حدّد تصنيف الطلاء المعدني بشكل صريح. بالنسبة للمواد المطلية بالدهان، حدّد نظام الدهان ومعيار اللون ومستوى اللمعان والجانب المكشوف ومتطلبات الجانب الخلفي. يمكن العثور على إرشادات حول المنتجات المطلية بالزنك والزنك-ألومنيوم على [[INTERNAL_LINK]].

3. تأكيد الشهادات والفحص

حدّد الوثائق المطلوبة قبل الطلب. وفقًا للعقد، قد يشمل ذلك شهادة الشركة المصنّعة، أو شهادة اختبار المصنع، أو شهادة فحص EN 10204 من النوع 3.1، أو نتائج اختبار الطلاء، أو تقرير الأبعاد، أو فحص طرف ثالث. يحدّد EN 10204 أنواع وثائق الفحص؛ وهو لا يحل محل معيار المنتج. يجب على المشترين أيضًا تأكيد ما إذا كانت الشهادة يجب أن تحدد كل حزمة أو لفة أو صهرة أو دفعة إنتاج.

4. مناقشة الحد الأدنى لكمية الطلب وتخطيط الإنتاج

تعتمد الحد الأدنى لكمية الطلب لألواح الفولاذ المموج على توافر الركيزة، وأدوات التشكيل، واللون، ونظام الطلاء، وطول اللوح، والتغليف، وما إذا كان يمكن دمج الطلب مع الإنتاج المجدول. ينبغي على المورد تأكيد الحد الأدنى لكمية الطلب وفقًا للمواصفات الفعلية بدلاً من تقديم كمية موحدة. قد تتطلب المقاطع المخصصة أو الطلاءات غير الشائعة تخطيطًا إضافيًا للإنتاج.

5. التحقق من مدة التسليم قبل التعاقد

قد تشمل مدة التسليم شراء المواد الخام، والطلاء، والتشكيل، والقطع، والثقب، والفحص، والتغليف، ووثائق التصدير. اسأل عما إذا كان الجدول الزمني المذكور يبدأ من تأكيد أمر الشراء، أو استلام الدفعة المقدمة، أو الموافقة على الرسم الفني، أو الموافقة على عينة اللون. بالنسبة لتسليمات المشاريع، قسّم الطلب إلى دفعات محددة بوضوح واتفق على التسلسل المطلوب في الموقع.

6. تخطيط تغليف التصدير والخدمات اللوجستية

يؤثر طول اللوح، ووزن الحزمة، وطريقة الرفع، وأبعاد الحاوية، وقيود الطريق، ومعدات التفريغ جميعها على الخدمات اللوجستية. يجب أن يحمي التغليف السطح والحواف مع السماح بالمناولة الميكانيكية الآمنة. قد تتطلب الألواح المطلية مسبقًا فصلًا إضافيًا والتحكم في الرطوبة. ينبغي على المشتري طلب خطة تغليف أولية للألواح الطويلة أو الألواح الإنشائية الثقيلة وتنسيق علامات الشحن مع مستودع الاستلام. راجع [[INTERNAL_LINK]] لاعتبارات تغليف تصدير الفولاذ العامة.

7. مقارنة القيمة الإجمالية عند التسليم

قيّم عروض الأسعار باستخدام نفس المعيار، والدرجة، وسماكة المعدن الأساسي، وتصنيف الطلاء، وعرض التغطية الفعلي، وطول اللوح، ومستوى الشهادات، وطريقة التغليف، وشرط التسليم. قد تكون المقارنة بالسعر لكل طن مضللة عندما تختلف التغطية القابلة للاستخدام، أو كتلة الطلاء، أو نطاق الفحص، أو التغليف. وضّح قاعدة الإنكوترمز المعمول بها والمكان المحدد في عقد البيع.

الأسئلة الشائعة حول ألواح الفولاذ المموج

س: ما الفرق بين صفيحة الفولاذ المموجة ولوح الفولاذ المجلفن المموج؟

ج: تصف صفيحة الفولاذ المموجة الشكل المحدد وقد تشمل فولاذًا مجلفنًا أو مطليًا بالألمنيوم والزنك أو مطليًا بالدهان أو غير مطلي. أما لوح الفولاذ المجلفن المموج فيستخدم تحديدًا ركيزة مطلية بالزنك. كما تُستخدم كلمتا "plate" و"sheet" بشكل مختلف بين الأسواق، لذا ينبغي أن يحدد أمر الشراء السُمك الفعلي للمعدن الأساسي والدرجة والمعيار وتسمية الطلاء وأبعاد المقطع.

س: أي معيار ينبغي أن أحدده لصفيحة الفولاذ المموجة؟

ج: يعتمد المعيار الصحيح على المنتج والوجهة. يُشار عادةً إلى ASTM A653/A653M وEN 10346 وJIS G 3302 وGB/T 2518 للفولاذ المسطح المطلي بالزنك المستخدم في تصنيع الألواح المحددة. ينطبق ASTM A792/A792M على الألواح المطلية بسبيكة الألمنيوم والزنك بنسبة 55%. وقد ينطبق ASTM A761/A761M على صفيحة الفولاذ المموجة الإنشائية المستخدمة في الهياكل المجمعة. كما يجب التحقق من الأكواد المحلية ومواصفات المشروع.

س: هل يمكن إنتاج صفيحة الفولاذ المموجة بمقاسات مخصصة؟

ج: قد يتوفر الطول والسُمك والعرض والمقطع والطلاء واللون والثقب والانحناء حسب الطلب، وذلك رهناً بقدرة الإنتاج وتوافر المواد الخام. ينبغي أن يراجع المورد رسمًا فنيًا قبل تأكيد الجدوى. وبالنسبة لألواح الاستبدال، يُعد الرسم أو العينة مهمًا بشكل خاص لأن خطوة المقطع وتفاصيل التراكب يجب أن تتطابق.

س: ما الشهادات المتاحة مع طلب التصدير؟

ج: تعتمد المستندات المتاحة على المادة المختارة والمصنع ومعيار المنتج والعقد. قد يطلب المشترون شهادة مطابقة أو شهادة اختبار المصنع أو شهادة فحص EN 10204 نوع 3.1 أو تقرير اختبار الطلاء أو تقرير الأبعاد أو فحص طرف ثالث. ينبغي إدراج المستندات المطلوبة في الاستفسار لأنها قد تؤثر على التوريد والتكلفة ومدة التسليم.

س: ما الحد الأدنى لكمية الطلب لصفيحة الفولاذ المموجة؟

A: يعتمد الحد الأدنى لكمية الطلب على المواصفات. قد تدعم المقاطع القياسية المصنوعة من ركائز مخزنة بانتظام كمية مختلفة عن المقاطع المخصصة، أو الألوان الخاصة، أو تسميات الطلاء غير الشائعة، أو الألواح الإنشائية التي تتطلب معالجة مخصصة. قدّم الكمية الإجمالية والأبعاد والطلاء والوجهة حتى يتمكن المورّد من حساب الحد الأدنى الواقعي لكمية الطلب وترتيب التعبئة.

Q: كم يستغرق الإنتاج والتسليم للتصدير؟

A: يعتمد وقت التسليم على حالة المواد الخام، وتوافر المقاطع، ومتطلبات الطلاء أو الدهان، وحجم الطلب، والفحص، والتعبئة، وترتيبات الشحن. يجب أن يحدد الجدول الزمني المؤكد نقطة بدايته وأن يفصل وقت التصنيع عن وقت العبور الدولي. الطلبات التي تتطلب اعتماد الرسومات، أو مطابقة الألوان، أو فحصًا من طرف ثالث تحتاج عمومًا إلى إدراج هذه الخطوات في الجدول الزمني.

Q: ما طرق الدفع المستخدمة عادةً لطلبات البيع بالجملة؟

A: يتم الاتفاق على شروط الدفع حالة بحالة وفقًا لقيمة الطلب، ومتطلبات الإنتاج، واعتماد الائتمان، والوجهة، والمخاطر التجارية. يُنظر عادةً في تجارة الصلب إلى التحويل المصرفي الدولي وخطاب الاعتماد المستندي، لكن يجب ذكر التوافر والشروط الدقيقة في عرض أسعار المورّد وعقد البيع. ينبغي للمشترين التحقق من معلومات المستفيد عبر قناة اتصال معتمدة قبل الدفع.

Q: كيف أحسب الكمية المطلوبة للأسقف؟

A: استخدم عرض التغطية الفعّال بعد التداخلات الجانبية، وليس العرض الإجمالي للوح. ضمّن هندسة السقف، والتداخلات الطرفية، والطّنُف، والقمم، والفتحات، وبدلات القطع، وهامش احتياطي مناسب للمشروع. يجب حساب المثبتات، والزخارف المعدنية، وأغطية القمم، والمواد المانعة للتسرب، ومكوّنات الإغلاق بشكل منفصل. يجب التحقق من الكميات النهائية مقابل رسومات التركيب المعتمدة.

Q: هل تكون صفيحة الفولاذ المموّجة الأكثر سماكة دائمًا أقوى؟

A: يؤثر السُمك على السعة، لكنه ليس العامل الوحيد. فدرجة الفولاذ، وعمق التمويج وخطوته، وتباعد الدعامات، وترتيب أدوات التثبيت، وتصميم الوصلات، والانحناء، وجودة التركيب تؤثر أيضًا على الأداء. وينبغي أن يتبع الاختيار الإنشائي الحسابات الهندسية ومتطلبات البناء أو البنية التحتية المعمول بها، لا السُمك وحده.

Q: كيف يمكن تقليل تلف السطح والصدأ الأبيض أثناء النقل؟

A: استخدم تغليف تصدير مناسب، وحافظ على جفاف الحزم، وتجنب التعرض المطول للرطوبة المحتبسة، وقم بالتفريغ باستخدام معدات لا تتلف الحواف أو الطلاءات. فالتخزين الرطب والتكاثف يمكن أن يتركا بقعًا على الألواح المطلية معدنيًا. وينبغي إزالة التغليف أو تهويته وفقًا لتعليمات التخزين الخاصة بالمورّد بعد الوصول، خاصةً إذا تم اكتشاف رطوبة.

Q: هل يمكن اعتبار معايير الطلاء المختلفة مكافئة مباشرةً؟

A: ليس تلقائيًا. فمعايير ASTM وEN وJIS وGB/T تستخدم أسماء درجاتها الخاصة، وتسميات الطلاء، وإجراءات الاختبار، وأحكام الأبعاد الخاصة بها. ويلزم إجراء مقارنة فنية قبل الاستبدال. وينبغي أن يوافق المشتري أو المصمم أو الجهة المختصة بالمشروع كتابيًا على أي مقترح مكافئ قبل الإنتاج.

أرسل مواصفات ألواح الفولاذ المموج، ورسم المقطع الجانبي، والمعيار المطلوب، ودرجة الركيزة، وتسمية الطلاء، والأبعاد، والكمية، واحتياجات الشهادات، وتعليمات التغليف، والوجهة لطلب مراجعة فنية وعرض سعر مفصّل. وبالنسبة للطلبات التي يجب أن تتطابق مع ألواح موجودة، أدرج قياسات واضحة للمقطع الجانبي أو رتّب تقييم عينات بحيث يمكن التحقق من التوافق قبل الإنتاج.
