مصنّع رافعة البوابة اللولبية | حل رفع بوابة التحكم بالمياه للخدمة الشاقة

تُعدّ رافعة البوابة اللولبية مجموعة رفع ميكانيكية تُستخدم لرفع وخفض وتثبيت بوابة التحكم في المياه بحركة خطية مُتحكَّم فيها. تستخدم سلطات المياه البلدية ومناطق الري ومشغلو الطاقة الكهرومائية ومقاولو مكافحة الفيضانات ومهندسو المصانع الصناعية هذه المعدات حيث يكون تحديد موضع البوابة الموثوق أكثر أهمية من التشغيل السريع. تنقل رافعة البوابة اللولبية المُحدَّدة بشكل صحيح عزم الدوران من العجلة اليدوية أو المحرك أو علبة التروس عبر لولب الرفع الملولب إلى ساق البوابة أو صامولة الرفع. والنتيجة هي حركة دقيقة وتثبيت إيجابي وفحص مباشر. بالنسبة للمشترين الذين يقارنون نظام بوابة التحكم في المياه الكامل، يجب اختيار الرافعة مع وزن البوابة وضغط الضغط الاحتياطي واحتكاك الدليل وتكرار التشغيل والبيئة وترتيب التركيب المطلوب.

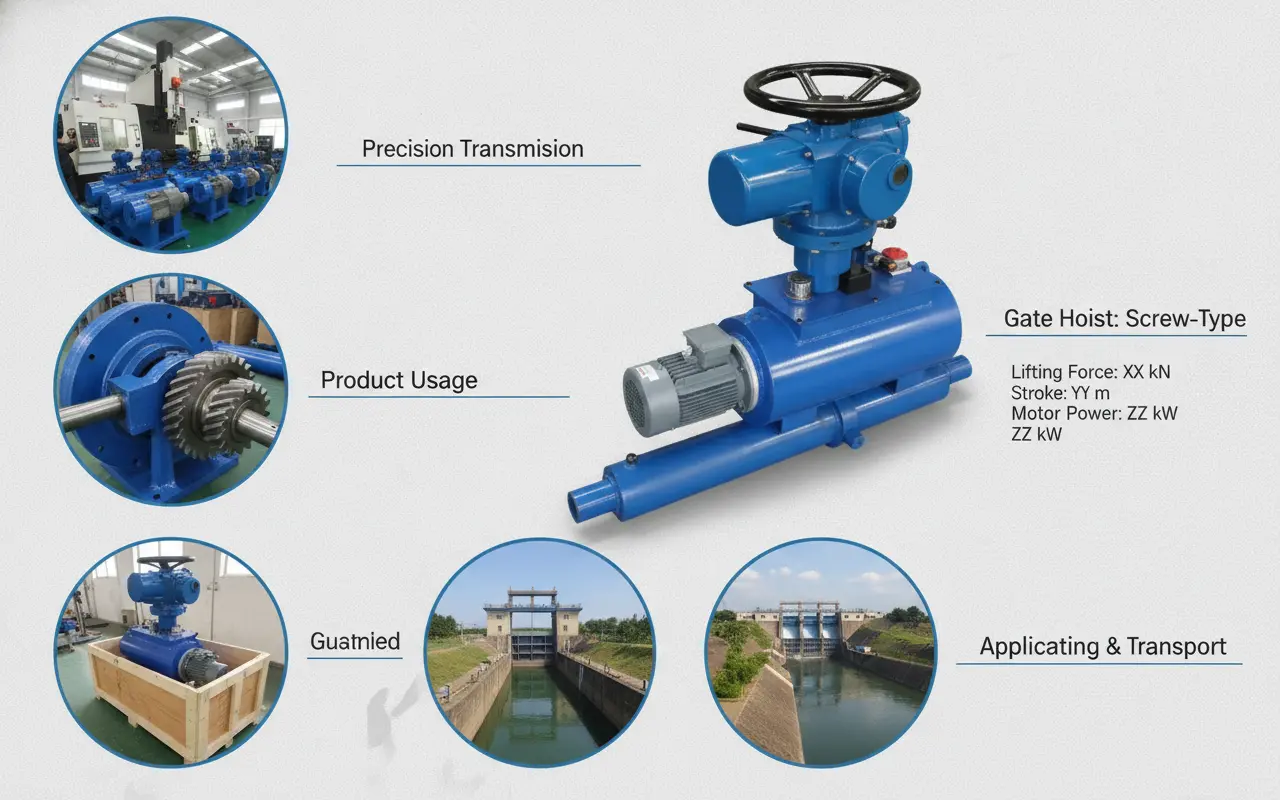

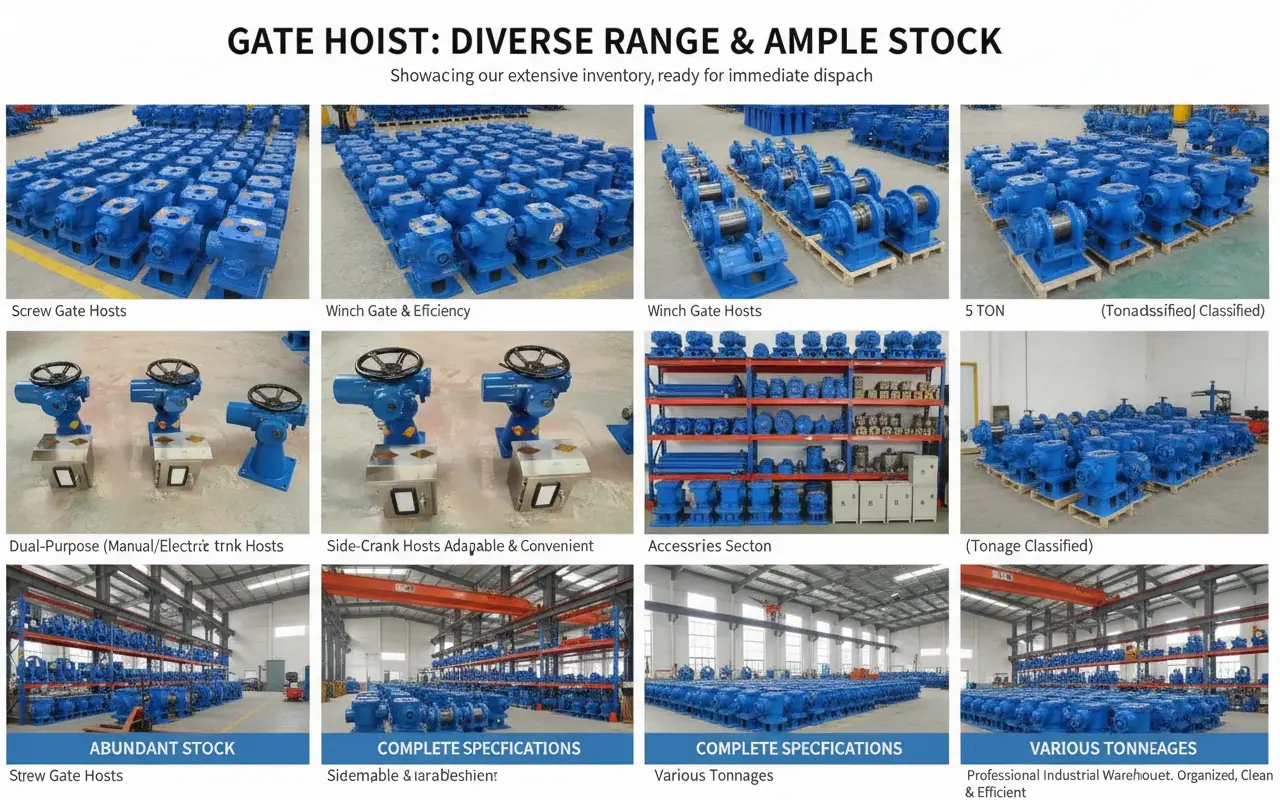

نظرة عامة على المنتج: رافعة البوابة اللولبية

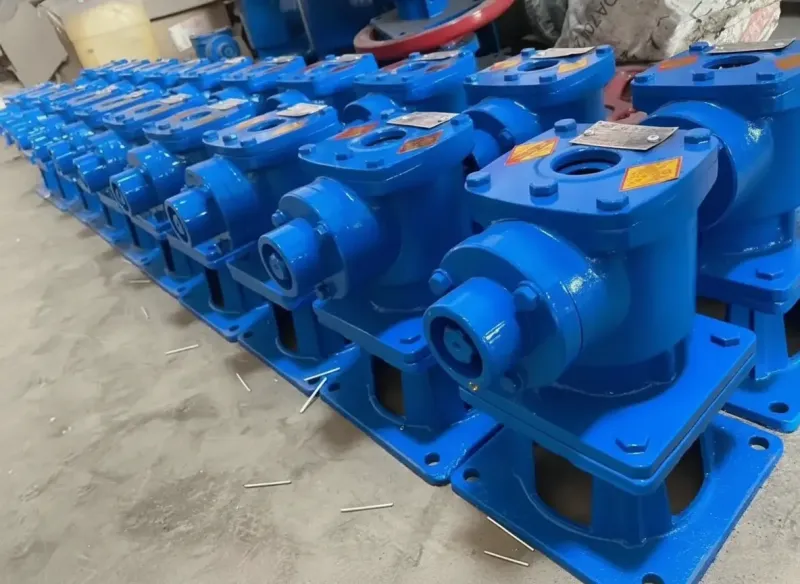

رافعة البوابة اللولبية هي آلية الرفع المثبتة فوق أو بجانب بوابة السد أو البوابة المنزلقة أو بوابة الهدار أو حاجز مماثل للتحكم في المياه. غرضها الرئيسي هو تحويل المدخلات الدورانية إلى حركة عمودية للبوابة مع دعم الحمل الساكن الذي تفرضه البوابة وظروف التشغيل. اعتمادًا على المشروع، قد يكون المدخل عجلة يدوية أو عجلة سلسلة أو علبة تروس مخروطية أو مشغل كهربائي أو ترتيب تشغيل آخر.

تشمل المجموعة النموذجية لولب رفع أو ساق ملولبة وصامولة رفع وترتيب محمل دفعي وقاعدة أو إطار وغطاء واقي وقارنة ومعدات تركيب. تستخدم بعض التصاميم ساقًا صاعدة تتحرك بشكل مرئي عند فتح البوابة؛ بينما يستخدم البعض الآخر ساقًا غير صاعدة مع احتواء حركة الرفع داخل جسم الرافعة. يؤثر هذا الاختيار على الارتفاع الحر والوصول والصيانة وموضع مؤشر الموضع.

يتم اختيار المواد وفقًا للحمل والتعرض للتآكل ودرجة الحرارة والملامسة للماء. يمكن استخدام الفولاذ الإنشائي الكربوني للإطارات والقواعد، بينما غالبًا ما يُنظر إلى الفولاذ المقاوم للصدأ للسيقان المكشوفة أو أدوات التثبيت أو المكونات المبللة عندما تبرر كيمياء الماء وبيئة الخدمة ذلك. يمكن استخدام البرونز أو الحديد الزهر المطيل أو مواد المحامل الهندسية لصواميل الرفع أو الجلب حيث يتطلب التصميم خصائص انزلاق متوافقة وقدرة على تحمل الأحمال. يجب أن تأتي قائمة المواد النهائية من الرسم الهندسي المعتمد ومواصفات المشروع بدلاً من وصف منتج عام.

بالنسبة للمعدات ذات الصلة، راجع مجموعات بوابات السد وسيقان البوابات المصنوعة من الفولاذ المقاوم للصدأ المتاحة. رافعة البوابة اللولبية هي جزء واحد فقط من مسار الحمل، لذا فإن التوافق بين الرافعة وساق البوابة والإطار المدمج والموجهات ولوح البوابة أمر ضروري.

المواصفات والمعايير لرافعة البوابة اللولبية

لا يوجد بُعد عالمي واحد لرافعة البوابة اللولبية. يعتمد التكوين المناسب على فتحة البوابة وطول الساق وكتلة البوابة والضغط المائي الساكن والاحتكاك في الموجهات ومتطلبات التشغيل الطارئ وقوة التشغيل المتاحة وارتفاع التركيب. عادةً ما تحتاج الشركة المصنعة إلى رسم البوابة وحمل التشغيل أو الضغط التصميمي ومشوار الحركة ودورة العمل وترتيب التركيب ومعلومات البيئة قبل تأكيد الطراز.

تشمل بنود المواصفات الشائعة:

• مشوار البوابة وشوط الرفع الفعّال.
• أحمال الرفع والإجلاس المقدرة، بما في ذلك معاملات الأمان المعمول بها التي يحددها مهندس المشروع.
• قطر برغي الرفع، وشكل السن، والخطوة، والمادة، وتشطيب السطح، وسماحية التآكل حيثما حُددت.
• عزم التشغيل اليدوي أو عزم خرج المشغّل.
• إنشاء بساق صاعدة أو بساق غير صاعدة.
• أبعاد قاعدة التثبيت، ونمط مسامير التثبيت، والمساحة الرأسية المتاحة.
• بيان الوضع المفتوح والمغلق والوضع الوسيط.
• الحماية من المطر والغبار والرشق والغمر والتعرّض الجوي العدواني.
• متطلبات الفحص والطلاء والتزييت وقطع الغيار.

ينبغي الاتفاق على المعايير المعمول بها في العقد لأن مشاريع التحكم في المياه غالبًا ما تجمع بين المتطلبات الإنشائية والميكانيكية واللحام والطلاء والكهربائية. واعتمادًا على المواد ونطاق التصنيع، قد تُحدد مكونات الفولاذ الإنشائي وفق EN 10025-2 أو ASTM A36/A572، بينما قد يُعالج تنفيذ الأعمال الفولاذية وفق EN 1090-2. وإذا استُخدمت منتجات الفولاذ المقاوم للصدأ، فينبغي بيان التسمية المادية ذات الصلة ومعيار المنتج في مستندات الشراء بدلًا من وصفها فقط بأنها "مقاومة للصدأ".

وحيثما تضم رافعة بوابة برغيية مُشغّلة معدات كهربائية، يلزم مواصفة منفصلة للمحرك والمشغّل والحاوية وأجهزة التحكم ومتطلبات الكهرباء في الموقع. وقد تُبيّن حماية الدخول باستخدام تصنيفات IEC 60529 IP، لكن التصنيف المطلوب يعتمد على منطقة التركيب الفعلية. وقد تُضبط إجراءات اللحام ومؤهلات اللحّامين من خلال ISO 15614-1 وISO 9606-1 حيثما كانت هذان المعياران مدرجان في خطة جودة المشروع. ولا تحل هذه المراجع محل حساب الأحمال أو معايير القبول الخاصة بالمشتري.

للحصول على حزمة شراء كاملة، اطلب رسمًا أبعاديًا، وحساب الحمل وعزم الدوران، وقائمة المواد، وجدول الطلاء أو المعالجة السطحية، وخطة الفحص، وتعليمات التركيب. ينبغي أن تحدد الوثائق الفنية لبوابة المياه حالة المراجعة والمعايير المستخدمة لكل مكوّن رئيسي.

تطبيقات رافعة البوابة اللولبية

تُستخدم رافعة البوابة اللولبية حيثما يجب وضع بوابة رأسية بدقة وتثبيتها بإحكام لتنظيم المياه أو عزلها أو التحكم في منسوبها.

محطات المياه والصرف الصحي البلدية

يستخدم المشغّلون بوابات منزلقة أو سدّية مرفوعة لعزل القنوات، والتحكم في تدفقات المدخل والمخرج، وإدارة الخزانات وأحواض الرمل والمروّقات ومسارات التحويل. قد تحتوي أجواء مياه الصرف على رطوبة وغازات أكّالة، لذا يستحق الطلاء واختيار المثبّتات والتزييت والوصول للفحص اهتمامًا خاصًا.

البنية التحتية للري والصرف

غالبًا ما تتطلب منظمات القنوات والعبّارات ومنشآت التحويل ومحطات الصرف تعديلًا يدويًا متكررًا. يمكن أن يوفر الرافعة اللولبية اليدوية التشغيل حلاً عمليًا حيث لا تتوفر الطاقة الكهربائية أو حيث يكون تسلسل التشغيل عرضيًا وليس مستمرًا.

منشآت مكافحة الفيضانات ومياه الأمطار

قد تبقى بوابات الفيضانات وغرف التحكم في مياه الأمطار خاملة لفترات طويلة ثم تحتاج إلى العمل في ظروف جوية صعبة. يجب على المشترين تقييم حماية التآكل في وضع الاستعداد، وإمكانية الوصول، والتعرض للحطام، ومؤشر الحركة، والقوة المطلوبة بعد فترة طويلة دون تشغيل.

مرافق الطاقة الكهرومائية والعمليات الصناعية

تستخدم مآخذ الطاقة الكهرومائية وأنظمة مياه التبريد والخزانات ودوائر المياه الصناعية البوابات للعزل وإدارة التدفق. تتطلب هذه المشاريع عادةً وثائق أكثر صرامة، وأحمال تشغيل محددة، وواجهات منسقة، وسجلات فحص واضحة للمعدات الميكانيكية.

بالنسبة للتركيبات المعرضة للهواء المالح أو المياه قليلة الملوحة، قارن الرافعة مع تكوين مناسب من بوابة المياه المقاومة للتآكل. يجب التعامل مع لوح البوابة والساق والأدلة والمراسي والرافعة كنظام هندسي واحد.

كيفية الاختيار / دليل شراء الرافعة اللولبية للبوابات

يجب أن يبدأ الشراء بواجب التشغيل، وليس بأبعاد الكتالوج. اطلب من الفريق الهندسي تحديد الحد الأقصى للحمل في ظروف الفتح والإغلاق والإقعاد ورفع الإقعاد. قد تتطلب البوابة الخفيفة في الهواء الجاف قوة أكبر بكثير عند وجود ضغط الماء أو احتكاك الأدلة أو الطمي أو الجليد أو فرق الضغط. يجب التحقق من السعة المقدرة للرافعة وعزم التشغيل مقابل تلك الظروف.

أكّد الهندسة قبل طلب عرض السعر. قدّم عرض فتحة البوابة وارتفاعها، ومشوار الحركة، وخط مركز الساق، ومنسوب التركيب، وأبعاد القاعدة أو المقرن، ونمط التثبيت، والمساحة المتاحة فوق البوابة. قد يحتاج الساق الصاعد إلى خلوص رأسي إضافي، في حين قد يبسّط الترتيب غير الصاعد التركيب في مبنى محدود المساحة. كما ينبغي أن يكون موضع العجلة اليدوية أو المشغّل في متناول المشغلين دون أن يتعارض مع الممرات أو الأغطية.

يجب أن يتبع اختيار المواد كيمياء المياه وفئة التعرّض. لا تُلغي خدمة المياه العذبة مخاوف التآكل تلقائيًا، وقد تتطلب خدمة مياه الصرف أو الخدمة البحرية نظام حماية أكثر شمولًا. اطلب درجات المواد الدقيقة، ونظام الطلاء، وسماكة الفيلم الجاف أو طريقة الفحص حيثما ينطبق، وترتيب التشحيم المقترح. تجنّب الموافقة على عرض سعر يحدد الأجزاء الحرجة بمصطلحات عامة فقط مثل "معدن" أو "مادة مقاومة للصدأ".

يجب بيان متطلبات الشهادات قبل الإنتاج. وفقًا للمشتري والوجهة، قد تشمل حزمة المستندات شهادة مطابقة، وشهادات المواد، وسجلات اللحام، ونتائج الفحص الأبعادي، وتقارير الطلاء، وحسابات الحمل أو العزم، وأدلة التشغيل، وسجلات التعبئة. إذا كانت هناك حاجة إلى وكالة تفتيش طرف ثالث، فحدّد نقاط التوقف ومعايير القبول في أمر الشراء. قد تصف شهادة ISO 9001 العامة نظام إدارة الجودة لدى المصنّع، لكنها ليست بديلًا عن مستندات الفحص الخاصة بالمنتج.

اطلب الحد الأدنى لكمية الطلب ومدة الإنتاج كتابيًا لأنها تختلف حسب التصميم والمواد والتخصيص وجدول الإنتاج الحالي. ينطبق الأمر نفسه على شروط الدفع: قد يقدم المصدرون ترتيبات مختلفة مثل دفعة مقدمة مع رصيد قبل الشحن، أو دفع مستندي، أو طريقة تجارية أخرى متفق عليها. هذه الشروط هي شروط تجارية، وليست خصائص عالمية لرافعة البوابة اللولبية.

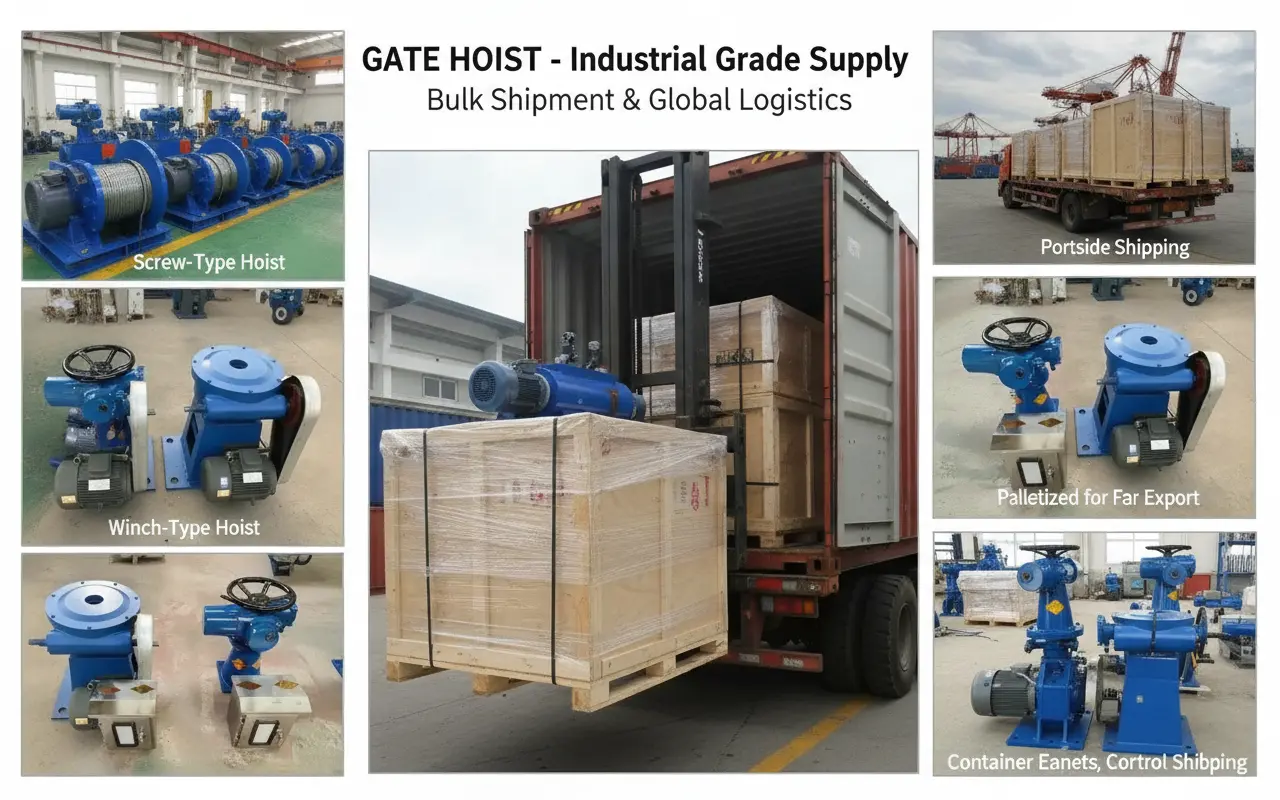

يجب أن تغطي خطة اللوجستيات الأبعاد المجمعة، ونقاط الرفع، والتغليف الواقي، والحماية من الرطوبة، وقطع الغيار، والمستندات الجمركية. أكد ما إذا كان عرض السعر EXW أو FOB أو CIF أو أي إنكوترمز آخر، وحدد من يتولى النقل الداخلي والتخليص التصديري والتأمين والتسليم في الوجهة. راجع قائمة التحقق من عرض سعر البوابة الصناعية قبل إصدار أمر الشراء، خاصة عندما يتم توريد الرافعة مع بوابة وأجزاء مدمجة.

الأسئلة الشائعة حول رافعة البوابة اللولبية

س: ما الفرق بين رافعة البوابة اللولبية ومشغل البوابة الكهربائي؟

ج: تصف رافعة البوابة اللولبية ترتيب الرفع الميكانيكي القائم على لولب ملولب وصامولة رفع. يمكن تشغيلها يدويًا أو توصيلها بمحرك كهربائي. المشغل الكهربائي هو جهاز إدخال مزود بالطاقة يوفر الدوران أو القوة الخطية. قد يستخدم المشروع رافعة لولبية يدوية، أو مشغلًا كهربائيًا متصلًا بآلية لولبية، أو علبة تروس بين المحرك ولولب الرفع.

س: كيف أحدد السعة المطلوبة لرافعة البوابة اللولبية؟

ج: ابدأ بحساب حمل التشغيل الكامل، بما في ذلك كتلة البوابة، والضغط المائي الساكن والتفاضلي، واحتكاك الأدلة، وقوة الإجلاس أو فك الإجلاس، وافتراضات الحطام أو الجليد حيثما كان ذلك مناسبًا، وعوامل الأمان المطلوبة في المشروع. ثم يتحقق المصنع من إجهاد اللولب، وتحميل الصامولة، وقدرة التحمل، وخطر الانبعاج، وعزم الدوران، وهيكل التثبيت. وزن البوابة وحده لا يكفي للاختيار النهائي.

س: ما المواد المناسبة لبرغي الرفع؟

ج: تعتمد المادة المناسبة على كيمياء المياه، والتعرّض الجوي، والحمل، وتصميم اللولب، وإمكانية الوصول للصيانة، والتوافق مع صامولة الرفع. قد يُختار الفولاذ المقاوم للصدأ للخدمة المكشوفة أو المسببة للتآكل، بينما قد تكون تركيبات هندسية أخرى مناسبة لمهام مختلفة. يجب تأكيد الدرجة والتشطيب الدقيقين في قائمة المواد المعتمدة ودعمهما بوثائق المواد.

س: هل يمكن توريد رافعة بوابة لولبية للتشغيل اليدوي؟

ج: نعم. تستخدم التهيئات اليدوية عادةً عجلة يدوية أو عجلة سلسلة أو صندوق تروس للحفاظ على جهد التشغيل ضمن الحد المحدد في المشروع. تعتمد قوة الإدخال المطلوبة على حمل الرفع، وخطوة اللولب، والكفاءة، والتزييت، والميزة الميكانيكية. اطلب من المورّد تحديد عزم التشغيل المتوقع والظروف المستخدمة في ذلك الحساب.

س: ما الشهادات التي ينبغي للمشتري الخارجي طلبها؟

ج: اطلب الوثائق التي تتطلبها مواصفات المشروع وسلطة الاستيراد. يمكن أن تشمل السجلات النموذجية شهادات المواد، والفحص الأبعادي، ووثائق اللحام حيثما ينطبق ذلك، وفحص الطلاء، وسجلات اختبار التجميع، وشهادة المطابقة، وتعليمات التشغيل والصيانة، وقوائم التعبئة. قد تشمل المعايير ذات الصلة EN 1090-2، وEN 10025-2، ومعايير مواد ASTM، وISO 15614-1، وISO 9606-1، أو IEC 60529 عندما تنطبق تلك النطاقات.

س: ما هو الحد الأدنى الطبيعي لكمية الطلب لرافعة بوابة لولبية؟

ج: لا يوجد حد أدنى موثوق لكمية الطلب ينطبق عالميًا. قد تتوفر وحدة كتالوج قياسية بكمية صغيرة، بينما قد تُصنَّع رافعة مخصصة مطابقة لبوابة أو ساق أو قاعدة أو مشغّل كطلب مشروع. أكّد الحد الأدنى لكمية الطلب، وسياسة النموذج الأولي، ورسوم الأدوات، وما إذا كان يمكن إضافة سيقان احتياطية أو صواميل رفع إلى نفس الشحنة.

س: كم تستغرق مدة التسليم؟

ج: يعتمد التسليم على الموافقة الهندسية، وتوافر المواد، والتصنيع، والتشغيل الآلي، والطلاء، والفحص، والتغليف، وترتيبات التصدير. عادةً ما تتطلب معدات التحكم في المياه المخصصة رسمًا معتمدًا وجدول إنتاج قبل تحديد موعد تسليم موثوق. اطلب مراحل منفصلة تشمل اعتماد الرسم، وإتمام التصنيع، والفحص، وجاهزية الشحن.

س: ما طرق الدفع التي يمكن للمشتري الدولي استخدامها؟

ج: يتم التفاوض على شروط الدفع مع المصنع وقد تشمل التحويل البنكي، أو الدفع المستندي، أو الاعتماد المستندي، أو أي طريقة أخرى متفق عليها. يجب أن يحدد العقد العملة، وتوقيت الدفعة المقدمة والرصيد، وشروط الفحص، والرسوم البنكية، والمستندات التي تُسلَّم مقابل الدفع. لا تفترض أن شرطًا قياسيًا ينطبق على كل مورد أو حجم طلب.

س: ما الصيانة التي تتطلبها رافعة البوابة اللولبية؟

ج: تشمل الصيانة عادةً الفحص البصري، والتنظيف، والتشحيم وفقًا لتعليمات المصنع، وفحص أدوات التثبيت والمراسي، ومراقبة استقامة العمود، وفحص صامولة الرفع والمحامل، وتشغيل البوابة على فترات مناسبة. قد تتطلب التركيبات الخارجية ومنشآت مياه الصرف فحوصات أكثر تكرارًا للتآكل والطلاء. يجب أن يعتمد جدول الصيانة على بيئة الخدمة الفعلية وتكرار التشغيل.

أرسل رسم البوابة، ومسافة الحركة، وبيانات حمل التشغيل، ومتطلبات المواد، والوجهة، ومعيار المستندات لطلب عرض سعر لرافعة البوابة اللولبية. يمكن للمصنع حينها تأكيد الترتيب الميكانيكي، وتقديم عرض فني ومستندات فحص، وتسعير المعدات مع شروط تغليف وتسليم مناسبة.
