أنبوب تشعّب فولاذي للتحكم الصناعي الفعّال في التدفق

مواصفات فنية لأنبوب تشعب فولاذي

تفرع أنابيب فولاذية للتحكم الصناعي الفعال في التدفق

أنبوب تشعّب فولاذي هو مكوّن تدفق مُصنّع يقسم خط أنابيب واحد تحت الضغط إلى فرعين، مما يساعد الأنظمة الصناعية على توزيع المياه أو الملاط أو الغاز أو غيرها من وسائط العمليات باتجاه مُتحكَّم به ودعم ميكانيكي موثوق. يستخدمه مقاولو EPC، ومالكو المرافق، وشركات توليد الطاقة، ومشغلو التعدين، ومشترو مصانع المعالجة، والموزعون الصناعيون الذين يحتاجون إلى وصلة تفريعية مصممة حول حجم خط وحالة تشغيل محددة. يمكن لأنبوب التشعّب الفولاذي المُصمَّم هندسيًا بشكل صحيح أن يبسّط مسار الأنابيب، ويقلل عدد الوصلات المنفصلة، ويدعم انتقالًا متوازنًا بين الأنبوب الرئيسي ومخارج الفروع. يجب أن يعتمد الاختيار على ضغط التصميم، ودرجة الحرارة، والوسط، والقطر، وسماكة الجدار، ومتطلبات اللحام، ونطاق الفحص، ومعايير المشروع المعمول بها بدلاً من الاعتماد على الحجم الاسمي وحده.

نظرة عامة على المنتج

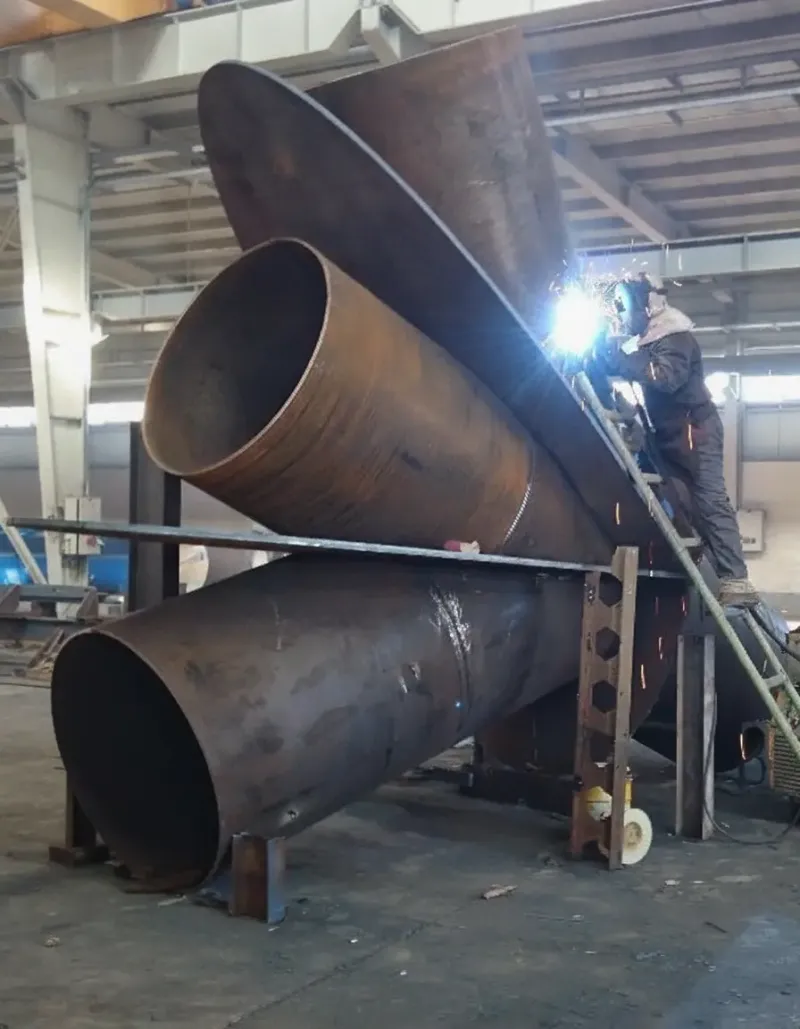

أنبوب التشعّب الفولاذي هو مجموعة أنابيب على شكل حرف Y أو متفرعة بمدخل واحد ومخرجين. اعتمادًا على المشروع، قد يُنتَج كتشعّب متماثل، أو وصلة تفريعية غير متساوية، أو انتقال مخصص بأقطار مخارج وزوايا خط مركزية مختلفة. يمكن تركيب المكوّن في الأنابيب فوق الأرض، وخطوط الأنابيب المدفونة، وأنظمة نقل المياه، وأنابيب الضغط المائي، وشبكات المرافق الصناعية، وأنظمة العمليات حيث يجب تقسيم مسار تدفق واحد إلى مسارين لاحقين.

يُصنع الجسم عادةً من الفولاذ الكربوني أو الفولاذ منخفض السبائك أو الفولاذ المقاوم للصدأ، ويُختار وفقًا للضغط ودرجة الحرارة والتعرّض للتآكل وقابلية اللحام وخصائص الوسط المنقول. غالبًا ما يُؤخذ الفولاذ الكربوني في الاعتبار لخدمات المياه الصناعية العامة والمرافق والهواء والخدمات غير المسببة للتآكل. وقد تُحدَّد الدرجات منخفضة السبائك حيث تُطلب مقاومة أعلى أو أداء عند درجات حرارة مرتفعة. قد يكون الفولاذ المقاوم للصدأ مناسبًا للوسائط المسببة للتآكل أو الخدمات الصحية أو التطبيقات التي تكون فيها مقاومة التآكل الموضعي مهمة. ينبغي تأكيد الدرجة النهائية مقابل مواصفة مواد المشروع وكود التصميم المعمول به.

على عكس وصلة T القياسية من الكتالوج، غالبًا ما يُصمَّم أنبوب التشعّب الفولاذي هندسيًا لهندسة محددة وحالة تحميل محددة. يمكن أن تؤثر زاوية الفرع ونصف قطر المفصل وترتيب التقوية وانتقالات المخفضات وتكوين الفلنجات وأحمال الدعم وإمكانية الوصول للاختبار غير التدميري جميعها على الأداء. لذلك، ينبغي للمشترين الذين يقيّمون [[INTERNAL_LINK]] تقديم رسم أبعادي أو بيانات تشغيل كاملة قبل طلب عرض تجاري.

قد تشمل الميزات النموذجية أطراف لحام مشطوفة ومخارج فلنجات ووصلات فروع مقوّاة وبطانة داخلية وطلاء خارجي وعُرى رفع ومنافذ فحص وسماحات تشغيل. تختلف متطلبات تحضير السطح والطلاء حسب ما إذا كانت المجموعة ستعمل في الداخل أو الخارج أو تحت الأرض أو مغمورة أو في جو بحري. بالنسبة لمشاريع المياه، قد يحتاج المشترون أيضًا إلى تنسيق الأنبوب مع [[INTERNAL_LINK]] ونظام الدعم أو التثبيت المحيط.

المواصفات والمعايير

يجب تحديد مواصفات أنبوب التشعب الفولاذي انطلاقًا من تصميم الأنابيب الكامل. تشمل المعلومات ذات الصلة عادةً الأقطار الاسمية للمدخل والمخرج، والأقطار الخارجية، وسماكات الجدار، وزاوية التفرع، والأبعاد الكلية، وضغط التصميم، ودرجة حرارة التصميم، ووسط التدفق، وبدل التآكل، ووصلة النهاية، ودرجة المادة، وحالة المعالجة الحرارية، ونظام الطلاء، وخطة الفحص، وطريقة التغليف. ولأن التشعب غالبًا ما يكون وصلة مصنّعة حسب الطلب، فيجب التحكم في أبعاده بواسطة رسم معتمد وليس بوصف كتالوج عام.

تعتمد المعايير المعمول بها على المادة، ومسار التصنيع، والسوق المقصودة، ورمز المشروع. يُشار عادةً إلى ASTM A234/A234M بالنسبة لتركيبات الأنابيب المصنوعة من الفولاذ الكربوني المطاوع والفولاذ السبائكي المطاوع للخدمة في درجات الحرارة المعتدلة والمرتفعة، بينما يغطي ASTM A420/A420M تركيبات الفولاذ الكربوني المطاوع والفولاذ السبائكي المطاوع للخدمة في درجات الحرارة المنخفضة. وقد يكون ASTM A403/A403M ذا صلة بتركيبات الفولاذ المقاوم للصدأ الأوستنيتي المطاوع. تتناول هذه المعايير متطلبات مادة التركيبات وتصنيعها؛ وهي بحد ذاتها لا تحل محل رمز تصميم الأنابيب الخاص بالمشروع ولا تؤكد أن كل شكل هندسي لتشعب مصنّع حسب الطلب مناسب.

بالنسبة للمشاريع الأوروبية، قد يُؤخذ المعيار EN 10253-2 في الاعتبار بالنسبة لوصلات اللحام التناكبي المصنوعة من الفولاذ غير السبائكي والسبائكي، وقد يكون المعيار EN 10253-4 ذا صلة بوصلات الفولاذ المقاوم للصدأ الأوستنيتي والأوستنيتي-الفريتي. واعتمادًا على مواصفات الشراء، قد تُطلب وثائق الفحص وفق EN 10204، مع ذكر نوع الشهادة في أمر الشراء. وقد تشير المشاريع اليابانية إلى JIS B 2311 أو JIS B 2312 بالنسبة لوصلات الأنابيب الملحومة تناكبيًا، رهناً بالضغط المطلوب وفئة المادة. وقد تحدد المشاريع الصينية GB/T 12459 لوصلات الأنابيب الفولاذية الملحومة تناكبيًا غير الملحومة وGB/T 13401 لوصلات الأنابيب الفولاذية الملحومة تناكبيًا، مع تأكيد الطبعة المعمول بها ومتطلبات المواد من قبل المشتري.

قد تتضمن شهادة المواد الكاملة تعريف الصهر أو الصب، والتحليل الكيميائي، وخصائص الشد، ومقاومة الخضوع، والاستطالة، ونتائج الصدم حيثما حُددت، ومعلومات المعالجة الحرارية. يجب أن تأتي القيم الكيميائية والميكانيكية الدقيقة من الدرجة المختارة ومعيارها الحاكم؛ ولا ينبغي افتراضها من مصطلح "الفولاذ الكربوني". إذا كانت الوصلة ملحومة من صفيحة أو أنبوب بدلاً من تشكيلها من قطعة فارغة قياسية، فينبغي للمورّد تحديد مسار التصنيع وتقديم تأهيل إجراءات اللحام ذي الصلة، وتأهيل اللحّام، ومتطلبات ضبط الإصلاح حيثما طُلب ذلك.

ينبغي إدراج الاختبار الهيدروستاتيكي أو الهوائي، والفحص الأبعادي، وفحص اللحام، وفحص الطلاء في خطة الفحص والاختبار. بالنسبة لخط مياه أو خط عمليات عالي الطاقة، قد يحتاج المشتري أيضاً إلى تحليل الإجهاد، وتقييم العناصر المحدودة، وتحليل التدفق، أو مراجعة الإجهاد. ينبغي الاتفاق على الأدلة المطلوبة قبل التصنيع، إلى جانب لغة الوثائق، ونقاط إيقاف الفحص، ومتطلبات الشهود من طرف ثالث، وتوقعات التتبع. يجب على المشترين الذين يقارنون [[INTERNAL_LINK]] التأكد من أن نطاق الفحص المقدَّم في العروض قابل للمقارنة فعلياً.

التطبيقات

يُستخدم أنبوب التشعب الفولاذي في عدة بيئات صناعية للتحكم في التدفق:

• الطاقة الكهرومائية ونقل المياه: قد ينقسم أنبوب الضغط أو خط الأنابيب المضغوط نحو توربينين أو فروع أو وحدات المصب. يجب تنسيق الوصلة مع ظروف التدفق المفاجئ، والدفع الهيدروليكي، والدعامات، وقيود التركيب في الموقع.
• أنظمة المياه البلدية والصناعية: تستخدم محطات المعالجة ومحطات الضخ وشبكات مياه التبريد وأنظمة النقل تجميعات الفروع لتوجيه التدفق إلى مناطق معالجة منفصلة أو خطوط معدات متوازية.
• التعدين ومعالجة المعادن: قد تتطلب أنظمة الملاط ومياه المعالجة والمخلفات ومياه الخدمة فروعاً مخصصة متينة. يعتمد اختيار المواد والتبطين بشكل كبير على محتوى المواد الصلبة والسرعة والتآكل والخصائص الكيميائية.
• محطات الطاقة والمعالجة: قد تستخدم خطوط البخار وال condensate والتبريد والهواء المضغوط والوقود والخدمات الكيميائية وصلات متفرعة حيث يتطلب تخطيط المصنع إمداداً واحداً لتغذية نظامين.
• النفط والغاز وأنابيب الصناعة العامة: يمكن أن تدعم توصيلات الفروع وظائف التجميع أو التوزيع أو الخدمات، بشرط أن تستوفي المواد وكود التصميم واللحام والفحص وتصنيف الضغط مواصفات المشروع الحاكمة.

في كل تطبيق، ينبغي تقييم التشعب كجزء من نظام الأنابيب الكامل. يمكن أن تؤثر سرعة المائع والاضطراب وفقدان الضغط والتمدد الحراري والاهتزاز والوزن الساكن والأحمال الزلزالية وإمكانية الوصول للصيانة على التصميم. قد يتطلب الفرع الذي يتناسب أبعادياً تعزيزاً إضافياً أو دعامات إذا فرض المخرجان قوى رد فعل كبيرة.

كيفية الاختيار / دليل الشراء

ابدأ ببطاقة بيانات فنية كاملة. حدد الوسيط، ومعدلات التدفق العادية والقصوى، وضغوط التشغيل والتصميم، ودرجات حرارة التشغيل والتصميم، والكثافة أو اللزوجة حيثما كان ذلك مناسبًا، ومحتوى المواد الصلبة، والتآكل، وأي ظروف دورية أو عابرة. قدم أحجام المدخل والمخرج، وجداول الأنابيب أو سماكات الجدران، وزاوية الفرع، والاتجاه، وتفاصيل الفلنجات، والأبعاد وجهًا لوجه، والاتصال بالصمامات أو المعدات المجاورة. غالبًا ما يكون الرسم المُعلَّم أكثر فائدة من اسم منتج قصير.

بعد ذلك، اختر المادة بناءً على ظروف الخدمة ومواصفات المشروع. تأكد من أن الدرجة المقترحة متوافقة مع الأنبوب الأم، ومواد اللحام المستهلكة، ومتطلبات المعالجة الحرارية بعد اللحام، ومتطلبات اختبار الصدم، ودرجة حرارة التشغيل. بالنسبة للوسائط المسببة للتآكل أو الكاشطة، ناقش البطانة، أو التكسية، أو بدل التآكل، أو مكونات التآكل القابلة للاستبدال بدلاً من التعامل مع الطلاء كبديل لهندسة المواد.

حدد المعايير والوثائق في طلب عرض السعر. حدد ما إذا كانت ASTM أو EN أو JIS أو GB/T أو ASME أو أي كود آخر يحكم العمل، وحدد الإصدار المطلوب حيث يتحكم المشروع فيه. اطلب مرحلة اعتماد الرسومات، وشهادات المواد، ووثائق اللحام، وسجلات الأبعاد، وسجلات اختبار الضغط، وتقارير الفحص غير المدمر، وتقارير الطلاء، وكتاب بيانات التصنيع النهائي عند الحاجة. إذا كانت وكالة تفتيش طرف ثالث ستحضر، فأدرج نطاقها وفترة الإشعار في أمر الشراء.

لا يكون الحد الأدنى لكمية الطلب دائمًا كمية كتالوج ثابتة لأنبوب تشعب فولاذي مخصص. قد يكون تجميعة هندسية واحدة، أو دفعة مشروع صغيرة، أو طلبًا متكررًا أكبر، اعتمادًا على قدرة التصنيع والسياسة التجارية للمورّد. اطلب الحد الأدنى لكمية الطلب، ورسوم الأدوات أو الهندسة، وشروط العينة أو النموذج الأولي، وفترة صلاحية عرض السعر. ينطبق النهج نفسه على [[INTERNAL_LINK]]، حيث يمكن أن تؤثر الأبعاد والوثائق تأثيرًا جوهريًا على التكلفة.

ينبغي فصل المهلة الزمنية إلى مراجعة هندسية، وشراء المواد، والتصنيع، والفحص، والطلاء، والتغليف. اسأل عن أي مرحلة تبدأ منها المهلة الزمنية المذكورة في العرض، وما إذا كانت تفترض الموافقة السريعة على الرسومات وتوافر المواد. لتخطيط التسليم، أكّد الأبعاد الإجمالية المعبأة، والوزن الإجمالي، ونقاط الرفع، وملاءمة الحاوية، وتغليف التصدير، والحماية من الرطوبة، ومستندات الشحن. قد تتطلب تجهيزات التفرع الكبيرة ترتيبات شحن غير معبأ أو شحن مشاريع بدلًا من التحميل القياسي في الحاويات. ينبغي تحديد موقع التسليم النهائي ومتطلبات الاستيراد المعمول بها قبل قبول عرض أسعار الخدمات اللوجستية.

ينبغي أن تكون الشروط التجارية واضحة. أكّد العملة، وIncoterms، وجدول الدفع، وصيغة الضمان، وسياسة قطع الغيار أو الاستبدال، وتنسيق المستندات، والمسؤولية عن الفحص أو إعادة العمل. تختلف خيارات الدفع حسب المورّد والمشروع؛ وقد تشمل الترتيبات الشائعة دفعة مقدمة مع رصيد مقابل المستندات، أو خطاب اعتماد، أو طريقة أخرى متفق عليها. ينبغي للمشترين تقييم التكلفة الإجمالية حتى الوصول ومخاطر الجدول الزمني، وليس فقط المبلغ المذكور للوحدة.

الأسئلة الشائعة

س: ما الفرق بين أنبوب التشعب الفولاذي والكوع الفولاذي القياسي؟

A: عادةً ما يتبع المحمل (Tee) هندسة فرعية ونطاق مقاسات موحدين. أما أنبوب التشعب الفولاذي (bifurcation pipe) فيُصمَّم غالبًا لمدخل رئيسي واحد يتفرع إلى مخرجين، بزوايا وأنصاف أقطار وانتقالات وتعزيزات وأحمال دعم خاصة بالمشروع. قد يكون المحمل مناسبًا لفرع بسيط، بينما يكون التشعب أكثر ملاءمة عندما يجب النظر في مساري تدفق لأسفل ومعاملاتهما الهيدروليكية أو الإنشائية معًا.

Q: ما المادة التي ينبغي استخدامها لأنبوب التشعب الفولاذي؟

A: تعتمد المادة الصحيحة على الضغط ودرجة الحرارة والوسط والتآكل والاحتكاك وقابلية اللحام والأنابيب الأم. قد يناسب الفولاذ الكربوني العديد من الخدمات العامة، بينما قد يلزم الفولاذ منخفض السبائك أو الفولاذ المقاوم للصدأ لظروف درجات الحرارة الأعلى أو القوة الأعلى أو الظروف المسببة للتآكل. ينبغي اختيار الدرجة الدقيقة من مواصفات المشروع والتحقق منها مقابل متطلبات ASTM أو EN أو JIS أو GB/T المعمول بها.

Q: هل يمكن للمورد تقديم شهادات المواد وتقارير الفحص؟

A: يمكن عادةً ترتيب الوثائق عندما يُذكر ذلك أثناء مراجعة عرض الأسعار وأمر الشراء. ووفقًا للعقد، قد تشمل الحزمة تتبع رقم الصهر، ونتائج الاختبارات الكيميائية والميكانيكية، وسجلات الأبعاد، ووثائق اللحام، ونتائج اختبار الضغط، وتقارير الفحص غير الإتلافي، وسجلات الطلاء، وشهادة فحص EN 10204. ينبغي للمشترين تحديد نوع الشهادة المطلوبة ومعايير القبول مسبقًا.

Q: ما الحد الأدنى المعتاد لكمية الطلب (MOQ) لأنبوب التشعب الفولاذي؟

A: لا يوجد حد أدنى عالمي لكمية الطلب لأن هذا المنتج يُصنع عادةً حسب الرسم. قد يكون الطلب لتجميعة واحدة أو عدة وحدات، اعتمادًا على الجهد الهندسي وشراء المواد الخام وتخطيط الإنتاج وسياسة المورد. اطلب الحد الأدنى للكمية المقبولة تجاريًا وأي رسوم لمرة واحدة للتصميم أو الأدوات أو الفحص قبل تقديم الطلب.

Q: كم يستغرق الإنتاج والتسليم؟

A: يختلف وقت التسليم حسب توفر المواد، والأبعاد، وتعقيد التصنيع، ونطاق الفحص، والطلاء، والوجهة. يجب أن يحدد عرض السعر الموثوق الوقت اللازم لاعتماد الرسومات، وشراء المواد، والتصنيع، والاختبار، والتشطيب، والإرسال. كما ينبغي للمشترين ترك وقت لحجز النقل، ومستندات التصدير، والتخليص الجمركي، والاستلام في الموقع، لا سيما بالنسبة للمجمعات كبيرة الحجم.

Q: ما طرق الدفع المتاحة للطلبات الدولية؟

A: يتم التفاوض على شروط الدفع وفقًا لسياسة المورد، وقيمة الطلب، وسجل العميل، ومخاطر المشروع. تشمل الترتيبات الممكنة دفعة مقدمة متفق عليها ورصيدًا، أو اعتمادًا مستنديًا، أو أي طريقة أخرى مقبولة تعاقديًا. يجب أن يوضح عرض السعر موعد استحقاق الدفع، والمستندات التي تؤدي إلى استحقاق الرصيد، وكيف تؤثر مراحل الفحص أو التسليم على الجدول الزمني.

Q: هل يتطلب أنبوب التشعّب تحليلًا هيدروليكيًا أو تحليل إجهاد؟

A: قد يتطلب ذلك. يكون التحليل مهمًا بشكل خاص في حالات الضغط العالي، وسرعة التدفق العالية، والقطر الكبير، والتقلبات الشديدة، والتغير الكبير في درجة الحرارة، وزوايا التشعّب غير المعتادة، أو المعدات الثقيلة الملحقة. يجب أن يحدد المهندس المسؤول ما إذا كان تقييم فقدان الضغط، أو حسابات التقوية، أو تحليل العناصر المحدودة، أو تحليل إجهاد الأنابيب مطلوبًا وفقًا لكود المشروع وظروف الخدمة.

Q: كيف ينبغي حماية أنبوب التشعّب الفولاذي من التآكل؟

A: تعتمد الحماية على التعرض والوسط. قد تشمل الخيارات نظام طلاء خارجي، أو بطانة داخلية، أو بدل تآكل، أو تكسية، أو حماية كاثودية، أو اختيار مادة من الفولاذ المقاوم للصدأ. يجب تحديد تحضير السطح، وسماكة الفيلم الجاف، واختبار العيوب، وإجراءات الإصلاح، ومتطلبات الترميم في الموقع بدلاً من تركها كبيان طلاء غير محدد. قد تنطبق متطلبات ذات صلة أيضًا على [[INTERNAL_LINK]].

اطلب عرض سعر لأنبوب فولاذي متفرع

أرسل المقاسات المطلوبة، وهندسة التفرع، وظروف الخدمة، وتفضيل المادة، والمعايير المعمول بها، ونطاق الفحص، ومتطلبات الطلاء، والوجهة، وتاريخ التسليم المستهدف للحصول على عرض سعر لأنبوب فولاذي متفرع قابل للمراجعة الفنية. أرفق الرسومات وأي مواصفات مشروع معتمدة حتى يتمكن المورد من تأكيد الجدوى والتوثيق واللوجستيات قبل التسعير. اطلب اقتراحًا أبعاديًا، وجدول تصنيع، وخطة فحص، وشروطًا تجارية معًا لدعم قرار شراء دقيق.
