مورد عوارض I من الفولاذ عالي القوة | مقاسات مخصصة وأسعار مباشرة من المصنع

مواصفات تقنية للعارضة I

مورد عوارض I من الفولاذ عالي القوة | مقاسات مخصصة وأسعار مباشرة من المصنع

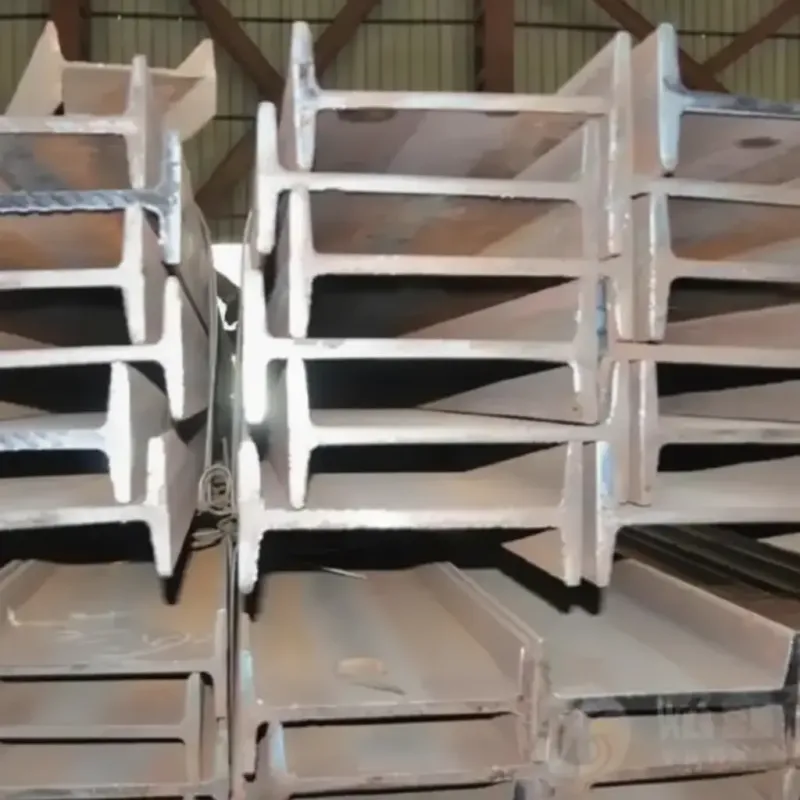

تُعد العارضة الفولاذية على شكل I مقطعًا إنشائيًا يتكون من شفتين أفقيتين متصلتين بشبكة رأسية، مصممة لتحمل أحمال الانحناء والقص بكفاءة. وهي تخدم فرق المشتريات الخارجية وموزعي الفولاذ ومقاولي البناء والمصنّعين ومصنّعي المعدات ومالكي مشاريع البنية التحتية الذين يحتاجون إلى عناصر حاملة موثوقة بدرجات موثقة وأبعاد خاصة بالمشروع. ويمكن لنسبة القوة إلى الوزن المواتية للمقطع أن تقلل الاستخدام غير الضروري للمواد مع الحفاظ على القدرة الإنشائية. ويمكن للمشترين تحديد المعيار المعمول به ودرجة الفولاذ وحجم المقطع والطول وحالة السطح ومتطلبات المعالجة ووثائق الفحص وطريقة التغليف، مما يجعل المنتج مناسبًا لتجديد المخزون والتوريد الدولي القائم على العقود.

نظرة عامة على منتج العارضة على شكل I

العارضة على شكل I هي مقطع فولاذي مدرفل على الساخن أو مصنّع يشبه مقطعه العرضي الحرف اللاتيني "I". تقاوم الشفتان معظم عزم الانحناء، بينما تنقل الشبكة قوى القص بينهما. ويمنح هذا التوزيع للمواد المقطع صلابة كبيرة على طول محوره القوي دون الحاجة إلى كتلة عضو مستطيل صلب. ويمكن مراجعة فئات الفولاذ الإنشائي ذات الصلة والمقاطع التكميلية على [[INTERNAL_LINK]].

يمكن توريد منتجات العوارض I التجارية من الفولاذ الإنشائي الكربوني أو الفولاذ الإنشائي المنخفض السبائك عالي المقاومة، وذلك حسب كود التصميم الحاكم وبيئة الاستخدام النهائي. تشمل المواصفات الشائعة ASTM A36/A36M للفولاذ الإنشائي الكربوني، وASTM A572/A572M للفولاذ المنخفض السبائك عالي المقاومة، ودرجات EN 10025-2 الإنشائية، وJIS G 3101 للفولاذ الإنشائي المدرفل، وGB/T 700 للفولاذ الإنشائي الكربوني. توفر الدرجات ليس شاملًا لكل مقاس مقطع، لذا ينبغي على المشترين تأكيد الدرجة المطلوبة والأبعاد معًا بدلًا من التعامل معها كبنود طلب منفصلة.

يوصف شكل العارضة I بواسطة عمقها الكلي، وعرض الشفة، وسماكة الشبكة، وسماكة الشفة، ونصف قطر الجذر، ومساحة المقطع، والكتلة النظرية، وخصائص المقطع. وخلافًا لمقاطع الشفة العريضة، فإن بعض مقاطع I التقليدية لها شفاه أضيق وقد تتضمن أسطح شفة داخلية مخروطية. ولأن المصطلحات الإقليمية تختلف، ينبغي دائمًا دعم تسمية "I-beam" برسم أبعادي أو تسمية معيارية معترف بها. تتوفر إرشادات حول مقارنة مقاطع القطاعات الإنشائية على [[INTERNAL_LINK]].

يمكن أن تشمل شروط التوريد أطوال المصنع القياسية، وقطعًا مقطوعة حسب الطول، وثقوبًا محفورة أو مثقوبة، وملحقات ملحومة، وتشطيبًا، وسفعًا بالرمل، ودهانًا أساسيًا من المصنع، وجلفنة، أو خدمات تصنيع أخرى متفق عليها. يجب تحديد كل عملية إضافية في أمر الشراء مع التفاوتات والرسومات ومواصفات الطلاء ومعايير الفحص. تبقى ملاءمة التصميم الإنشائي مسؤولية المهندس المؤهل المسؤول عن المشروع.

مواصفات ومعايير العارضة I &

يجب أن تحدد مواصفات العارضة I-beam كلاً من هندسة المقطع ودرجة المادة. يوفر ASTM A6/A6M المتطلبات العامة لقضبان وصفائح ومقاطع الصلب الإنشائي المدرفلة، بما في ذلك تفاوتات الأبعاد والكتلة القابلة للتطبيق على العديد من منتجات الصلب الإنشائي وفق ASTM. يحدد EN 10365 الأبعاد والكتل للقنوات الفولاذية المدرفلة على الساخن، ومقاطع I، ومقاطع H. يغطي JIS G 3192 الأبعاد والكتلة والتفاوتات المسموح بها لمقاطع الصلب المدرفلة على الساخن، بينما يتناول GB/T 706 الأبعاد والأشكال والكتلة والتفاوتات للصلب المقطعي المدرفل على الساخن.

ينبغي ذكر معايير المواد بشكل منفصل. تشمل الأمثلة ذات الصلة ASTM A36/A36M وASTM A572/A572M، وEN 10025-2، وJIS G 3101، وGB/T 700. هذه المعايير ليست قابلة للتبادل تلقائيًا: فهي تستخدم أنظمة درجات مختلفة، وقواعد اختبار، وظروف تسليم، ونطاقات سماكة، ومعايير قبول مختلفة. لذلك ينبغي أن يراجع مهندس المشروع تحويل الدرجات بدلاً من افتراضه من قيم مقاومة الخضوع المتشابهة. يمكن العثور على معلومات إضافية حول درجات الصلب الإنشائي في [[INTERNAL_LINK]].

يوفر الجدول التالي قيمًا تمثيلية دنيا أو نطاقات قيم مرتبطة عادةً بدرجات إنشائية مختارة. تعتمد هذه الأرقام على السماكة وليست بديلاً عن المعيار الحالي، أو شهادة اختبار المصنع، أو المواصفات الهندسية. يجب على المشترين التحقق من شكل المنتج المعمول به، ونطاق السماكة، واتجاه الاختبار، والإصدار الحالي قبل الموافقة.

تعتمد حدود التركيب الكيميائي أيضًا على الدرجة وسماكة المنتج والتحليل الحراري والمواصفة الحاكمة. بالنسبة لتطبيقات اللحام، يجب أن تطلب مستندات الشراء شهادة اختبار المصنع، وعند الاقتضاء، معلومات الكربون المكافئ بدلاً من الاعتماد على ادعاء تركيب عام. يجب على المُصنّع وضع إجراءات اللحام والمواد الاستهلاكية وفقًا لكود التصنيع المعمول به. تتوفر معلومات حول وثائق التفتيش والتتبع على [[INTERNAL_LINK]].

تطبيقات العارضة I

تُستخدم مقاطع العارضة I حيث تكون هناك حاجة إلى صلابة إنشائية يمكن التنبؤ بها، ونقل فعال للأحمال، والتوافق مع تصنيع الفولاذ التقليدي. يجب اختيار المقطع والدرجة النهائيين من خلال حسابات هندسية خاصة بالمشروع. تشمل التطبيقات التجارية النموذجية ما يلي:

المباني الصناعية والتجارية

يمكن أن تُستخدم عناصر عوارض I الإنشائية كعوارض أرضية، وعوارض سقفية، وهياكل ثانوية، ومكونات دعم الرافعات، وأجزاء من الأنظمة الإنشائية المدعمة. قد تتضمن تفاصيل التوصيل ألواحًا طرفية مثبتة بمسامير، أو ألواحًا ملحومة، أو زوايا تثبيت، أو مقويات، أو تجميعات خاصة بالمشروع. يجب تحديد الحماية من الحرائق والحماية من التآكل بشكل منفصل وفقًا لبيئة المبنى والكود المحلي.

الجسور والبنية التحتية المدنية

قد تُستخدم مقاطع I المختارة في الجسور المخصصة للمشاة، وهياكل الوصول، والأعمال المؤقتة، ومنصات الصيانة، والإطارات الداعمة. غالبًا ما يتطلب الشراء في مشاريع البنية التحتية ضبطًا أكثر صرامة للمستندات، وتتبعًا للمواد، وخصائص الصدم، ومراجعة إجراءات اللحام، وفحصًا من طرف ثالث. يجب على المشترين تحديد هذه المتطلبات قبل الإنتاج بدلًا من إضافتها بعد اكتمال المادة.

التصنيع والمعدات الثقيلة

يستخدم مصنعو المعدات منتجات عوارض I في قواعد الآلات، وإطارات الرفع، وأنظمة النقل، ودعامات خطوط الإنتاج، والمقطورات، وغيرها من التجميعات المصنعة. يمكن أن تكون الاستقامة، والتسطح الموضعي، ودقة القطع، وموضع الثقوب، وقابلية اللحام بنفس أهمية القوة الاسمية. قد يتم تنسيق المكونات الإنشائية المعالجة مع خيارات تصنيع الفولاذ ذات الصلة على [[INTERNAL_LINK]].

المستودعات والمنصات والطوابق الوسيطة

غالبًا ما تتطلب توسعات المستودعات، ومنصات العمل، والطوابق الوسيطة، والسلالم، وممرات الصيانة أبعاد عوارض قابلة للتكرار لتصنيع فعال وتجميع في الموقع. يجب على فرق الشراء تنسيق عمق العارضة مع منسوب الأرضية، وخلوصات الخدمة، وهندسة التوصيل، وقيود النقل.

الهياكل الداعمة للطاقة الشمسية والتعدين والمرافق

يمكن أيضًا دمج مقاطع I-beam في منصات المعدات، وهياكل المرافق، ومرافق التعدين، وتجميعات دعم الطاقة الشمسية، وهياكل مناولة المواد. بالنسبة للمواقع الخارجية أو المعرضة كيميائيًا، يجب على المشتري تحديد فئة التآكل، ونظام الطلاء، ودرجة تحضير السطح، وظروف الخدمة المتوقعة. لا ينبغي افتراض أن برايمر عام يوفر حماية طويلة الأمد في كل بيئة.

كيفية اختيار I-Beam / دليل الشراء

يجب أن يبدأ شراء I-beam بالمواصفات الهندسية، وليس بالوزن لكل وحدة فقط. يجب على مدير المشتريات الحصول على تعيين المقطع المعتمد، ودرجة الفولاذ، والطول، والكمية، والمعيار الأبعادي، وأي متطلبات اختبار خاصة من فريق التصميم أو التصنيع. إذا استخدم الرسم تعيينًا محليًا، فأدرج الأبعاد الكاملة وخصائص المقطع حتى يتمكن المورد من تحديد ما إذا كان هناك مقطع قياسي مطابق متاح.

تأكيد المقطع والدرجة

اذكر التعيين الأبعادي الكامل والمعيار الحاكم. العمق الاسمي وحده غير كافٍ لأن عرض الشفة وسماكتها يمكن أن يختلفا بين السلاسل. حدد الدرجة الدقيقة، مثل تعيين ASTM أو EN أو JIS أو GB/T المطلوب، دون استخدام صياغة "الدرجة المكافئة" غير الرسمية إلا إذا كان هناك إجراء استبدال معتمد. بالنسبة للمشاريع التي تتضمن عدة أنواع من المقاطع، تقلل قائمة المواد الموحدة من الغموض. راجع [[INTERNAL_LINK]] للحصول على إرشادات شراء الفولاذ الإنشائي ذات الصلة.

تحديد الشهادات والتفتيش

حدد ما إذا كانت وثائق المصنع القياسية مقبولة أو ما إذا كانت وثيقة تفتيش EN 10204 مطلوبة. تميز EN 10204 بين أنواع الوثائق، بما في ذلك النوع 3.1 والنوع 3.2، ولكن يجب تأكيد التوفر والتكلفة قبل الطلب. تتضمن وثيقة النوع 3.2 التحقق من قبل ممثل تفتيش معتمد أو طرف ثالث معين ولا ينبغي أبدًا افتراض تضمينها.

قد تشمل عمليات الفحص من قبل طرف ثالث الحالة البصرية، والأبعاد، والكمية، وعلامات التعريف، ومراجعة المستندات، وأخذ العينات، أو الاختبار المشهود عليه، وذلك حسب العقد. حدد اسم وكالة الفحص فقط إذا كان المشروع يتطلب ذلك، واتفقوا على نقاط التوقف قبل التصنيع أو الشحن.

حدد المعالجة وحماية السطح

بالنسبة لطلبات عوارض I المقطوعة أو المصنعة، قدم رسومات خاضعة للرقابة توضح الوحدات، والتفاوتات، وأقطار الثقوب، ومواقع الثقوب، والحواف المشطوفة، والقطع المتقاطع، ورموز اللحام، وتعليمات وضع العلامات. إذا كان السفع الرملي أو الطلاء أو الجلفنة مطلوبًا، فحدد معيار التحضير، ونظام الطلاء، وسماكة الفيلم الجاف، واللون، وطريقة الفحص. يعتمد أداء الطلاء على تحضير السطح والتعرض البيئي، وليس فقط على اسم الطلاء. تتوفر معلومات متعلقة بمعالجة السطح في [[INTERNAL_LINK]].

ناقش الحد الأدنى لكمية الطلب وتخطيط الإنتاج

يعتمد الحد الأدنى لكمية الطلب على المورد والدرجة والمقاس والمعالجة. قد تدعم المقاطع المتوفرة في المخزون طلبات أصغر، بينما قد تتطلب الدرجات غير المخزنة، أو الأطوال غير المعتادة، أو المقاطع المصنعة، أو دورات الإنتاج المخصصة حدًا تجاريًا أدنى أعلى. أرسل قائمة العناصر الكاملة عند طلب عرض سعر حتى يتمكن المورد من تقييم إمكانية دمج مقاسات متعددة. لا تفترض أن حدًا أدنى واحدًا لكمية الطلب ينطبق على كل مواصفة.

أكد مدة التسليم وشروط الشحن

تعتمد مدة تسليم عوارض I على حالة المخزون، وجداول الدرفلة، ونطاق القطع أو التصنيع، والطلاء، والاختبار، والتوثيق، وترتيبات الفحص. اطلب تقديرات منفصلة لجهوزية الإنتاج والنقل الدولي. يجب أن يحدد عرض السعر قاعدة Incoterms المعمول بها والمكان المسمى بموجب Incoterms 2020، إلى جانب مسؤوليات التغليف والتحميل والتوثيق.

تتطلب العناصر الإنشائية الطويلة تخطيطًا لوجستيًا دقيقًا لأن ملاءمة الحاوية، ووزن الحزمة، وقدرة الرفع، وقيود الطريق، والمناولة في الوجهة يمكن أن تؤثر على طريقة الشحن. أكّد الحد الأقصى المقبول لطول القطعة ووزن الحزمة قبل الإنتاج. قد تستخدم تغليف التصدير حزمًا مربوطة بأشرطة، أو بطاقات تعريف، أو فواصل واقية، أو غيرها من التدابير المتفق عليها المناسبة للمنتج والمسار. تُناقش اعتبارات الشحن والتغليف بمزيد من التفصيل في [[INTERNAL_LINK]].

الأسئلة الشائعة حول العارضات I

س: ما الفرق بين العارضة I والعارضة H؟

ج: عادةً ما يكون للعارضة I شفة أضيق نسبةً إلى عمقها، بينما تتميز العديد من مقاطع العارضة H أو العارضة العريضة الشفة بشفات أعرض وهندسة شفة مختلفة. تختلف المصطلحات حسب السوق، لذا لا يمكن الاعتماد على الأسماء وحدها. قارن الأبعاد الكاملة، والكتلة لكل متر، وخصائص المقطع، والمعيار الأبعاد الحاكم قبل الموافقة على أي استبدال.

س: أي درجة مادة للعارضة I يجب أن أطلب؟

ج: يجب أن تتبع الدرجة التصميم الإنشائي، وكود التصنيع، وظروف الخدمة. قد يتم تحديد ASTM A36/A36M للأعمال الإنشائية العامة، بينما يُعد ASTM A572/A572M Grade 50 أحد الخيارات حيث تكون مقاومة الخضوع الأعلى مطلوبة. يجب أن تستخدم مشاريع EN وJIS وGB/T الدرجة الدقيقة المذكورة في الوثائق المعتمدة. لا ينبغي للمورد اختيار الدرجة دون تأكيد هندسي.

س: هل يمكن التعامل مع درجات ASTM وEN وJIS وGB/T كمكافئات مباشرة؟

ج: لا. فمقاومات الخضوع الاسمية المتشابهة لا تجعل الدرجات قابلة للتبادل الكامل. قد تختلف المعايير في الحدود الكيميائية، واختبار الصدم، وممارسة إزالة الأكسدة، وقواعد الأبعاد، وتكرار الاختبار، وحالة التسليم، والخصائص المعتمدة على السماكة. يجب توثيق أي استبدال مقترح والموافقة عليه من قبل المهندس المسؤول أو سلطة المشروع.

س: ما الشهادات المتاحة مع طلب العارضة I؟

A: تعتمد الشهادة على مصدر الفولاذ ومعيار المنتج والعقد. يطلب المشترون عادةً شهادة اختبار من المصنع تتضمن تحديد رقم الصهر والتحليل الكيميائي ونتائج الاختبارات الميكانيكية. إذا كانت وثائق EN 10204 Type 3.1 أو Type 3.2 مطلوبة، فاذكر ذلك في الاستفسار وتحقق من التوفر قبل تأكيد الطلب. يمكن ترتيب فحص طرف ثالث إضافي عند الاتفاق تجارياً وفنياً.

Q: ما هو الحد الأدنى لكمية الطلب لعارضة الفولاذ I-beam؟

A: لا يوجد حد أدنى موحد لكمية الطلب. يعتمد ذلك على ما إذا كان المقطع المطلوب متوفراً في المخزون، والدرجة، والطول، ومزيج الكميات، ونطاق المعالجة، وسياسة المصنع أو مركز الخدمة. قد يكون الحد الأدنى لبنود المخزون القياسية مختلفاً عن الإنتاج غير القياسي. قدّم قائمة مفصلة بالمواد للحصول على حد أدنى خاص بالطلب.

Q: هل يمكنني طلب أطوال مخصصة أو ثقوب أو مكونات ملحومة؟

A: قد يتوفر القطع والثقب والتخريم والتشكيل واللحام ووضع العلامات والمعالجة السطحية حسب قدرة المعدات ومراجعة الرسومات. قدّم رسومات التصنيع المعتمدة وتفاوتات القبول مع الاستفسار. يجب فحص المنتجات المعالجة مقابل الرسومات المتفق عليها قبل التغليف.

Q: كم تستغرق مدة الإنتاج؟

A: تختلف المدة حسب توفر المخزون وجدول المصنع وحجم الطلب والتصنيع والطلاء والاختبار والفحص. قد تُجهَّز المقاطع القياسية المسحوبة من المخزون بشكل مختلف عن المقاسات أو الدرجات المصنوعة حسب الطلب. يجب على المشترين طلب جدول زمني مكتوب يوضح الإنجاز المتوقع للإنتاج وتوقيت الفحص وجاهزية الشحن.

Q: ما طرق الدفع التي يمكن للمشترين الدوليين استخدامها؟

أ: تُحدَّد شروط الدفع وفقًا للسياسة التجارية للمورّد، وقيمة الطلب، ومراجعة الائتمان، ووجهة الشحن، وشروط العقد. قد تشمل ترتيبات التجارة الدولية الشائعة التحويل المصرفي أو الأدوات المستندية، ولكن لا ينبغي افتراض أي طريقة. أكِّد العملة، وهيكل الدفعة المقدمة أو الرصيد، والرسوم المصرفية، وشروط المستندات، ومراحل الدفع في عرض السعر الرسمي.

س: كيف تُحسب كمية العارضة I في عرض السعر؟

أ: قد تستند عروض الأسعار إلى الكتلة النظرية، أو الكتلة الموزونة الفعلية، أو عدد القطع، أو أي طريقة أخرى متفق عليها. تُحسب الكتلة النظرية من الكتلة القياسية لكل وحدة طول مضروبة في الطول المطلوب والكمية. يجب أن ينص عقد الشراء على أساس التسوية والتفاوتات المسموح بها في الكتلة أو الأبعاد وفقًا للمعيار المختار.

س: ما المعلومات التي ينبغي تضمينها في استفسار العارضة I؟

أ: ضمِّن المعيار، والدرجة، وتسمية المقطع الكاملة، والطول، والكمية، ومخططات التصنيع، وحالة السطح، ونوع مستند الفحص، ومتطلبات الفحص من طرف ثالث، وتوقعات التغليف، ووجهة التسليم، وقاعدة Incoterms 2020 المطلوبة. يتيح الاستفسار الكامل للمورّد تقييم التوافر، والحد الأدنى لكمية الطلب، ووقت التصنيع، والخدمات اللوجستية، والمستندات دون الاعتماد على الافتراضات.

أرسل مواصفات العارضة I الخاصة بك، وقائمة المواد، والمعيار المطلوب، والدرجة، والأطوال، ومخططات التصنيع، واحتياجات الشهادات، ووجهة الشحن، وشروط التجارة المفضلة لطلب عرض سعر قائم على المشروع. يمكن للفريق الفني وفريق التصدير مراجعة توافر المقاطع، وجدوى المقاسات المخصصة، وتخطيط الإنتاج، ومستندات الفحص، والتغليف، والخدمات اللوجستية قبل تأكيد الطلب.
