Ein bewegliches Rechengitter ist eine Stahlkonstruktion zur Abscheidung von Treibgut, die dazu dient, Wasserentnahmesysteme, Pumpstationen, Wasserkraftanlagen, Bewässerungskanäle und industrielle Kühlwasserinfrastruktur vor Baumstämmen, Ästen, Vegetation, schwimmendem Abfall und anderen großen Feststoffen zu schützen. Es ist für internationale EPC-Auftragnehmer, Wasserbehörden, Anlagenbauer und Gerätehändler konzipiert, die ein entfernbares oder verfahrbares Einlaufgitter anstelle einer dauerhaft festen Barriere benötigen. Ein fachgerecht konstruiertes bewegliches Rechengitter vereint strukturelle Festigkeit, kontrollierte Treibgutabscheidung, praktischen Reinigungszugang, Korrosionsschutz und Kompatibilität mit den baulichen Einlaufwerken. Käufer können die Gittergeometrie, Stabanordnung, Hubmethode, Beschichtungssystem und Prüfdokumente entsprechend den Betriebsbedingungen und Projektstandards festlegen.

Produktübersicht: Bewegliches Rechengitter

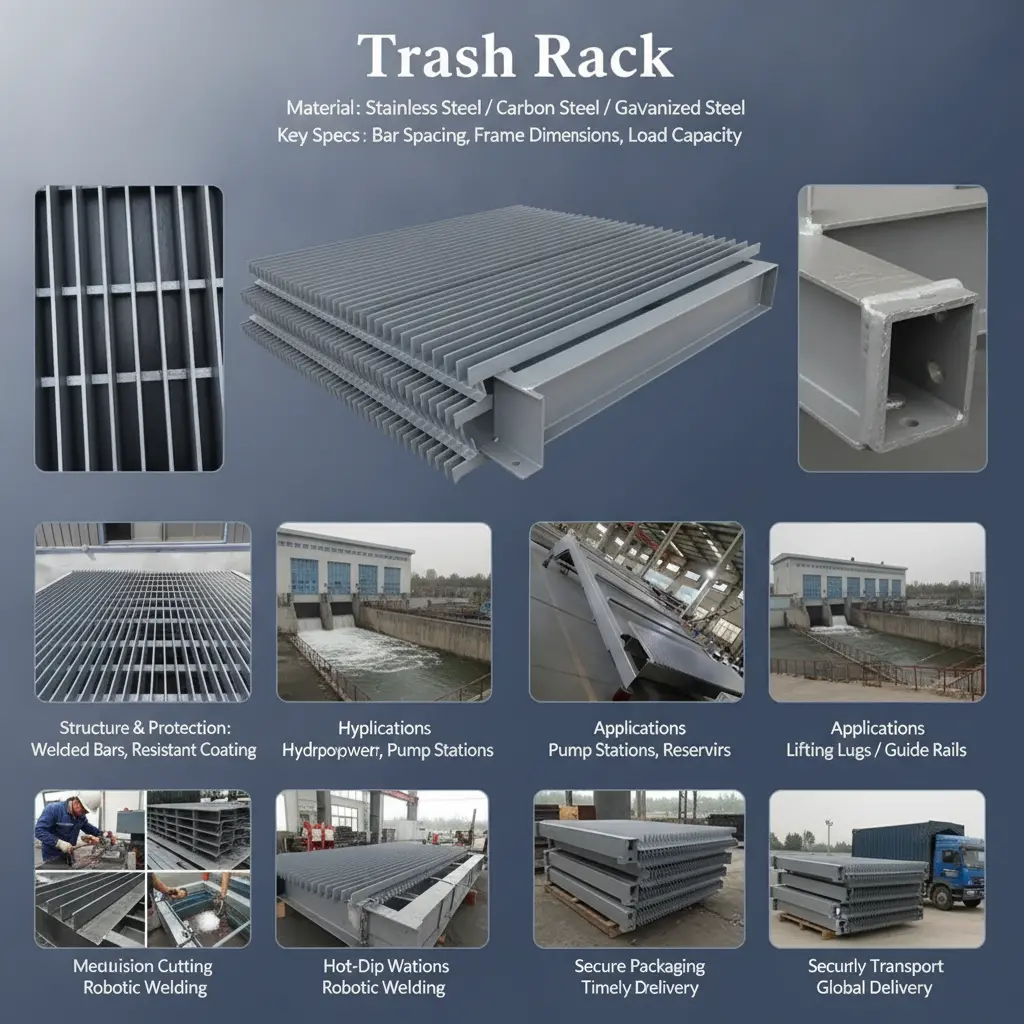

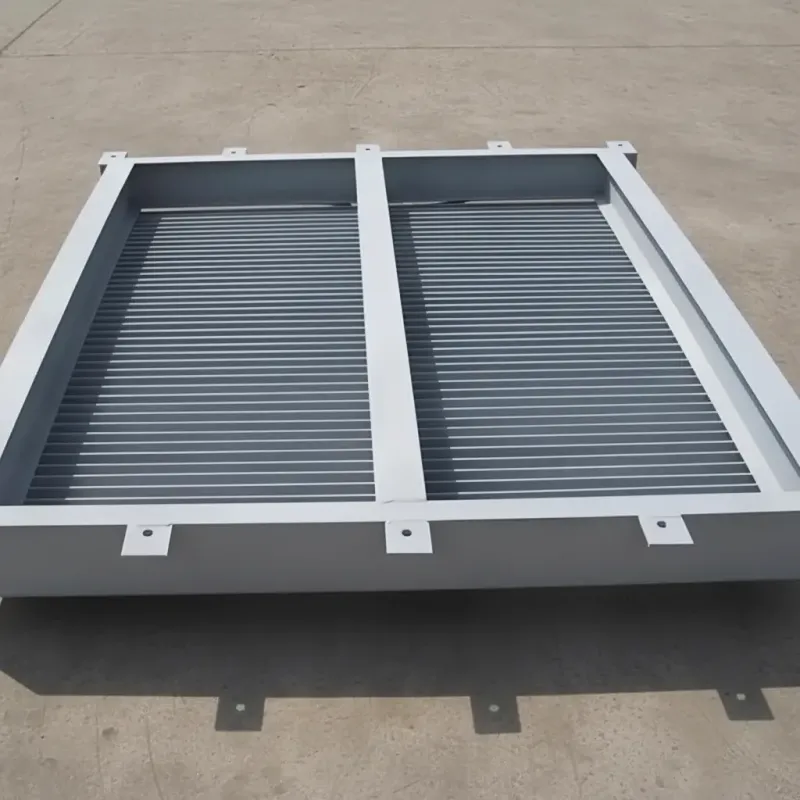

Ein bewegliches Rechengitter ist ein gefertigtes Stahlgitter, das quer über oder vor einem Wasserkanal installiert wird. Anders als ein festes Gitter kann die bewegliche Ausführung angehoben, herausgezogen, verschoben oder neu positioniert werden, um Reinigung, Wartung, saisonalen Betrieb oder den Zugang zu mehreren Einlauföffnungen zu ermöglichen. Die Baugruppe besteht im Allgemeinen aus vertikalen oder geneigten Rechenstäben, horizontalen Tragprofilen, Seitenrahmen, Anschlagpunkten, Führungen, eingebetteten Schnittstellen und Verbindungselementen. Je nach Projektlayout kann das Gitter mit einem Portalkran, Laufkran, mobilen Hebezeug, Kettensystem, einer Winde oder einer speziellen Rechenreinigungsmaschine gehandhabt werden.

Die Hauptfunktion besteht darin, Grobverschmutzung abzufangen, bevor sie Pumpen, Turbinen, Wärmetauscher, Siebe, Ventile oder andere nachgeschaltete Anlagen erreicht. Das Gitter ist normalerweise nicht für die Feinfiltration vorgesehen. Sein lichter Abstand, das Stabprofil und die hydraulische Anordnung sollten daher entsprechend dem größten zurückzuhaltenden Treibgut, dem zulässigen Druckverlust, dem Auslegungsdurchfluss und der vor Ort verfügbaren Reinigungsmethode ausgewählt werden.

Die typische Konstruktion verwendet Baustahl, wobei Edelstahl oder korrosionsbeständige Legierungen in Betracht gezogen werden, wenn Wasserchemie, Chloride, Abrieb oder Wartungseinschränkungen die zusätzlichen Materialkosten rechtfertigen. Stahlbauteile können geschweißt, verschraubt oder durch eine Kombination beider Methoden montiert werden. Die endgültige Konfiguration wird normalerweise aus den Abmessungen der Einlauföffnung, dem Wasserstandsbereich, der Auslegungsgeschwindigkeit, der Treibgutlast, der Hubkapazität und den Zugangsbeschränkungen entwickelt. Für verwandte Einlaufschutzausrüstung können Käufer auch [[INTERNAL_LINK]] und [[INTERNAL_LINK]] prüfen.

Wesentliche Konstruktionsmerkmale können umfassen:

• Abnehmbare oder umsetzbare Rechenfelder für Reinigung und Inspektion.
• Schwere Strukturrahmen, ausgelegt für hydrostatischen Druck, differenzielle Wasserbelastung, Treibgutaufprall und Handhabungslasten.
• Führungsschuhe, Führungsschienen, Rollen oder Verschleißleisten, um den Rechen während des Hebens ausgerichtet zu halten.
• Spezifizierter lichter Abstand zwischen den Stäben, um nachgeschaltete Ausrüstung zu schützen, ohne unnötigen hydraulischen Widerstand zu erzeugen.
• Geschweißte Hubösen oder konstruierte Hubtraversen, geeignet für das genehmigte Handhabungsverfahren.
• Oberflächenvorbereitung und Schutzbeschichtung, ausgewählt für Eintauch-, Spritzwasser- oder atmosphärische Exposition.
• Maßtoleranzen und Verbindungsdetails, abgestimmt auf die Betoneinlaufkonstruktion.

Spezifikationen & Normen für einen beweglichen Treibgutrechen

Die Spezifikationen für bewegliche Treibgutrechen sollten anhand der Projektzeichnungen und hydraulischen Berechnungen bestätigt werden und nicht aus einer generischen Katalogdimension ausgewählt werden. Wichtige Eingaben umfassen die lichte Öffnungsbreite und -höhe, die Rechenneigung, Betriebs- und Extremwasserstände, den Auslegungsdurchfluss, die erwartete Treibgutart, den Stababstand, den maximal zulässigen Druckverlust, die Hubanordnung und die Wartungssequenz. Ein Hersteller sollte diese Details erhalten, bevor er eine Fertigungszeichnung erstellt.

Übliche Werkstoffreferenzen umfassen ASTM A36 für Kohlenstoff-Baustahlbleche und -profile, ASTM A572/A572M, wenn ein höherfester Baustahl spezifiziert ist, EN 10025-2 für Sorten wie S275 oder S355, JIS G3101 für Sorten wie SS400 und GB/T 700 für Kohlenstoff-Baustahlsorten wie Q235B. Diese Normen sind nicht automatisch austauschbar: Der Ingenieur oder die Einkaufsspezifikation muss die akzeptierte Sorte, den Dickenbereich, die Anforderungen an die Kerbschlagzähigkeit, die Schweißeignungsanforderungen und die Art des Abnahmeprüfzeugnisses festlegen. Ein Hersteller sollte eine Sorte nicht allein deshalb ersetzen, weil ihre Nennfestigkeit ähnlich erscheint.

Für die Fertigung und Ausführung legt EN 1090-2 Anforderungen fest, die für die Ausführung von Stahlkonstruktionen relevant sind, einschließlich Kontrollen der Fertigung und Montage. Wenn das Projekt europäische Ausführungsklassen für Bauwerke verwendet, sollte die erforderliche Ausführungsklasse in der Einkaufsspezifikation angegeben werden. Schweißverfahren, Schweißerqualifikationen, Prüfstufen und zerstörungsfreie Prüfungen sollten den Vertragsanforderungen und den anwendbaren Schweißnormen folgen. Käufer können zudem vor Produktionsbeginn einen projektspezifischen Prüf- und Testplan anfordern.

Beschichtungsanforderungen sollten durch Expositionskategorie, Eintauchbedingungen, Wasserchemie und den Instandhaltungsstandard des Eigentümers definiert werden. ISO 12944 wird üblicherweise für Korrosionsschutzsysteme für Stahl durch Schutzbeschichtungssysteme referenziert, während ISO 8501-1 üblicherweise zur Beschreibung der visuellen Bewertung der Oberflächenreinheit nach der Vorbereitung verwendet wird. Für den Einsatz im Unterwasser- oder Spritzwasserbereich sollten die Systemdaten des Beschichtungsherstellers, die Trockenschichtdicke, die Härtungsbedingungen, die Anforderungen an Kantenbeschichtungen sowie die Anforderungen an Fehlstellen- oder Haftungsprüfungen im Voraus vereinbart werden. Wenn für geeignete Komponenten eine Feuerverzinkung gewählt wird, kann ISO 1461 für feuerverzinkte Überzüge auf hergestellten Eisen- und Stahlerzeugnissen relevant sein.

Die hydraulische Leistung ist ebenso wichtig. Stababstand, Rechenstärke, Neigung, Anströmgeschwindigkeit und angesammelter Rückstand beeinflussen den Druckverlust. Der Lieferant sollte auf Grundlage der hydraulischen Kriterien des Projekts arbeiten und keinen Druckverlustwert garantieren, ohne die erforderlichen Durchfluss- und Geometriedaten zu haben. Für die Designkoordination können Käufer auch [[INTERNAL_LINK]] zu Dokumentation der Stahlfertigung und [[INTERNAL_LINK]] zum Korrosionsschutz für wasserbauliche Ausrüstung konsultieren.

Anwendungen eines beweglichen Rechengitters

Wasserentnahme und Rohwasserpumpstationen

Kommunale und industrielle Wasserentnahmen verwenden ein bewegliches Rechengitter, um groben Rückstand vor Rohwasserpumpen zu entfernen. Die herausnehmbare Anordnung ermöglicht es Betreibern, eine Rechenkammer zu isolieren oder zu warten, ohne einen dauerhaften Zugang durch den Wassergerinne zu benötigen. Sie ist besonders nützlich, wo saisonale Vegetation, Treibholz oder sturmbedingter Rückstand den Reinigungsaufwand verändern.

Wasserkraft- und Hydroelektrizitätsanlagen

Wasserkraftentnahmen benötigen Schutz gegen Äste, Baumstämme, Wasserpflanzen und andere Objekte, die Turbinen beschädigen oder den Durchfluss verringern könnten. Ein bewegliches Rechengitter kann mit einer Rechenreinigungsmaschine oder einem Hebesystem koordiniert werden, sodass angesammelter Rückstand in geplanten Intervallen entfernt werden kann. Der endgültige Abstand und die konstruktive Auslegung müssen die Schutzanforderungen des Turbinenherstellers und die hydraulischen Bedingungen der Entnahme widerspiegeln.

Bewässerungs- und landwirtschaftliche Wasserregelungssysteme

Bewässerungskanäle, Ableitungsbauwerke und Pumpstationen sind oft schwankenden Rückstandslasten ausgesetzt. Ein bewegliches Rechengitter bietet eine praktische Möglichkeit, die Entnahme während Niedrigwasserperioden, saisonaler Wartung oder Notfallinspektion zu räumen. Rechenfelder können so angeordnet werden, dass sie zu mehreren Kanalkammern oder unterschiedlichen Betriebsniveaus passen.

Industrielle Kühlwassersysteme

Kraftwerke, Prozessanlagen, Raffinerien und Produktionsstätten können Grobrechen vor Kühlwasserpumpen und Wärmetauschersystemen installieren. In diesen Anwendungen sollten die Materialauswahl und die Beschichtungsleistung Wassertemperatur, Salzgehalt, Chloride, biologisches Wachstum und die Folgen einer ungeplanten Durchflussbegrenzung berücksichtigen.

Regenwasser-, Hochwasserschutz- und Entwässerungsbauwerke

Bewegliche Rechen können an Entwässerungseinlässen, Hochwasserschutzkanälen, Rückhalteanlagen und Schleusenbauwerken eingesetzt werden, wo große Treibgutmengen zurückgehalten werden müssen, aber ein Wartungszugang unerlässlich ist. Die Konstruktion sollte schnelle Wasserstandsänderungen, den Aufprall treibender Gegenstände, sicheres Anheben und die Möglichkeit berücksichtigen, dass sich bei Extremwetter Treibgut ansammeln kann.

Auswahl / Kaufratgeber für einen beweglichen Rechen

Beschaffungsmanager sollten einen beweglichen Rechen als projekttechnisch ausgelegtes Stahlbauteil behandeln, nicht einfach als Sieb, das nach Breite und Höhe gekauft wird. Die folgenden Prüfungen helfen, Umplanungen, Installationsverzögerungen und Streitigkeiten über den Leistungsumfang zu reduzieren.

1. Hydraulische und bauliche Schnittstelle bestätigen

Stellen Sie dem Lieferanten genehmigte Einlaufzeichnungen, lichte Öffnungsmaße, Betriebswasserstände, Rechenwinkel, Schwellendetails, Führungspositionen und Toleranzen des umgebenden Betons zur Verfügung. Stellen Sie fest, ob der Rechen von oben eingebaut, in Führungen abgesenkt, entlang von Schienen bewegt oder von einem Podest aus bedient wird. Eine geringe Abweichung bei Führungsabstand oder Hubhöhe kann die Installation verhindern, selbst wenn das Rechenfeld selbst korrekt gefertigt wurde.

2. Treibgut- und Lastbedingungen definieren

Beschreiben Sie den erwarteten Rückstand: Äste, Holz, Schilf, Kunststoffabfälle, Eis, Sedimente oder industrielle Feststoffe. Geben Sie an, ob das Rechengut einem verstopften Zustand, einer teilweisen Verstopfung, einem Aufprall oder einer festgelegten Differenzdruckhöhe standhalten muss. Wenn eine Reinigungsmaschine eingesetzt wird, geben Sie deren Greifabmessungen, Hubkraft, Verfahrweg und Schnittstellenanforderungen an. Diese Bedingungen beeinflussen die Stabgröße, den Stützabstand, die Rahmensteifigkeit, die Schweißdetails und die Konstruktion der Hebeösen.

3. Wählen Sie die Stahlsorte und das Korrosionsschutzsystem

Verwenden Sie die in der technischen Spezifikation genannte Sorte, wie z. B. ein zugelassenes ASTM-, EN-, JIS- oder GB/T-Äquivalent, anstatt sich auf eine allgemeine Beschreibung als „Baustahl“ zu verlassen. Bestätigen Sie, ob das Rechengut dauerhaft untergetaucht, periodisch benetzt, einer Spritzwasserzone ausgesetzt oder vor der Installation im Freien gelagert wird. Fordern Sie den vollständigen Beschichtungsplan an, einschließlich Oberflächenvorbereitung, Grundierung, Zwischen- und Deckbeschichtung, Trockenschichtdicke, Reparaturverfahren und Prüfpunkten. Verschleißteile oder Befestigungselemente aus Edelstahl können in ausgewählten Bereichen geeignet sein, jedoch sollten Kompatibilität und Risiken der galvanischen Korrosion geprüft werden.

4. Prüfen Sie die Fertigungs- und Qualitätsunterlagen

Fordern Sie vor dem Zuschnitt des Materials eine Fertigungszeichnung zur Freigabe an. Das Dokument sollte den Stababstand, die Rahmenelemente, Schweißsymbole, Hebepunkte, Führungskomponenten, Gesamtabmessungen und das geschätzte Gewicht zeigen. Je nach Projekt kann das Prüfpaket Werkstoffprüfzeugnisse, Dokumentation der Schweißverfahren, Schweißerqualifikationen, Maßberichte, Beschichtungsberichte, Aufzeichnungen über zerstörungsfreie Prüfungen und Fotografien enthalten. Bei Exportprojekten bestätigen Sie, ob die Dokumente in englischer Sprache ausgestellt werden müssen und ob eine Prüfung durch Dritte erforderlich ist.

5. Klären Sie MOQ, Lieferzeit und Lieferumfang

Für einen beweglichen Rechen gibt es keine universelle Mindestbestellmenge und keine Standardlieferzeit, da Menge, Abmessungen, Stahlsorte, Beschichtungssystem, Zeichnungsfreigabezyklus und Prüfanforderungen je nach Projekt variieren. Bitten Sie den Lieferanten, die Mindestbestellbasis, die Produktionsdauer nach Zeichnungsfreigabe, die Verpackungsmethode, den Umfang des Ersatzteilsortiments und die Gültigkeit des Angebots anzugeben. Ein realistischer Zeitplan sollte Konstruktion, Materialbeschaffung, Fertigung, Beschichtung, Prüfung, Verpackung und Versand getrennt ausweisen.

6. Heben, Verpackung und Logistik planen

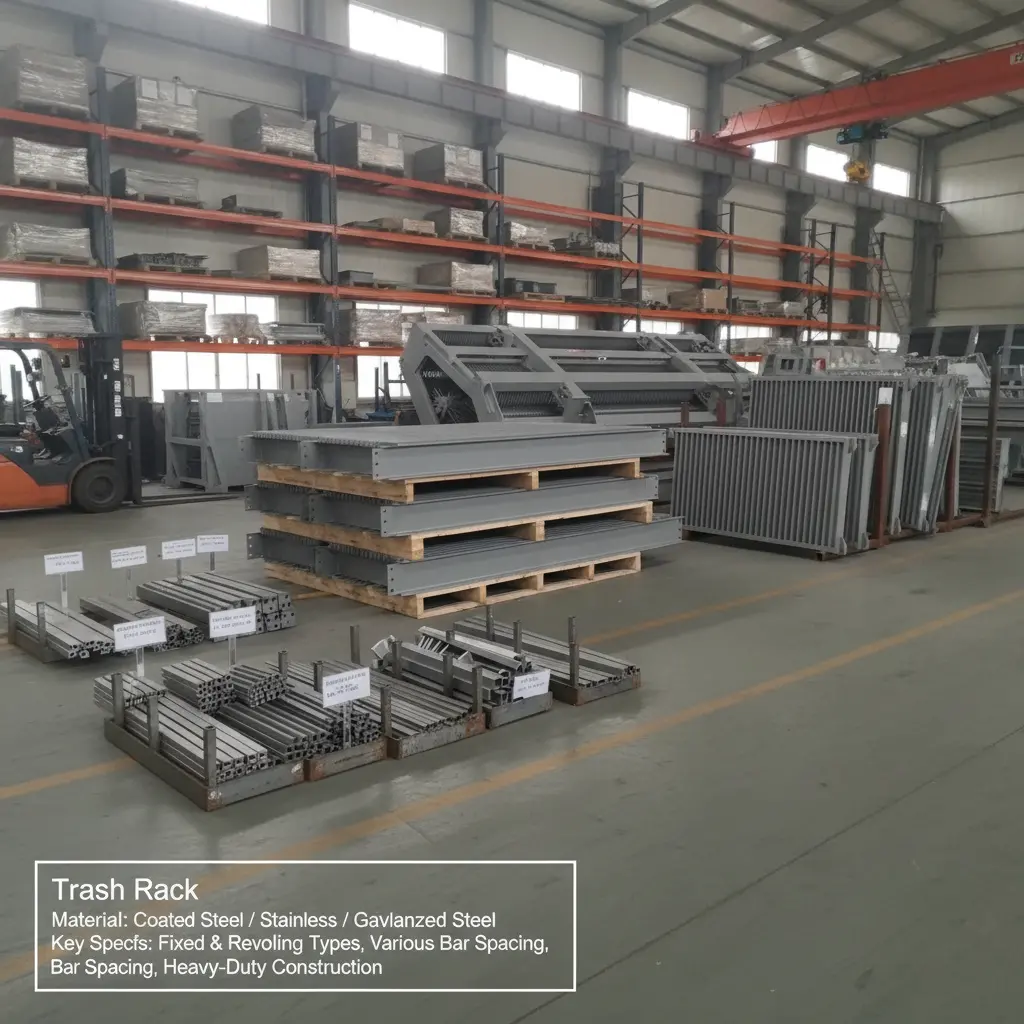

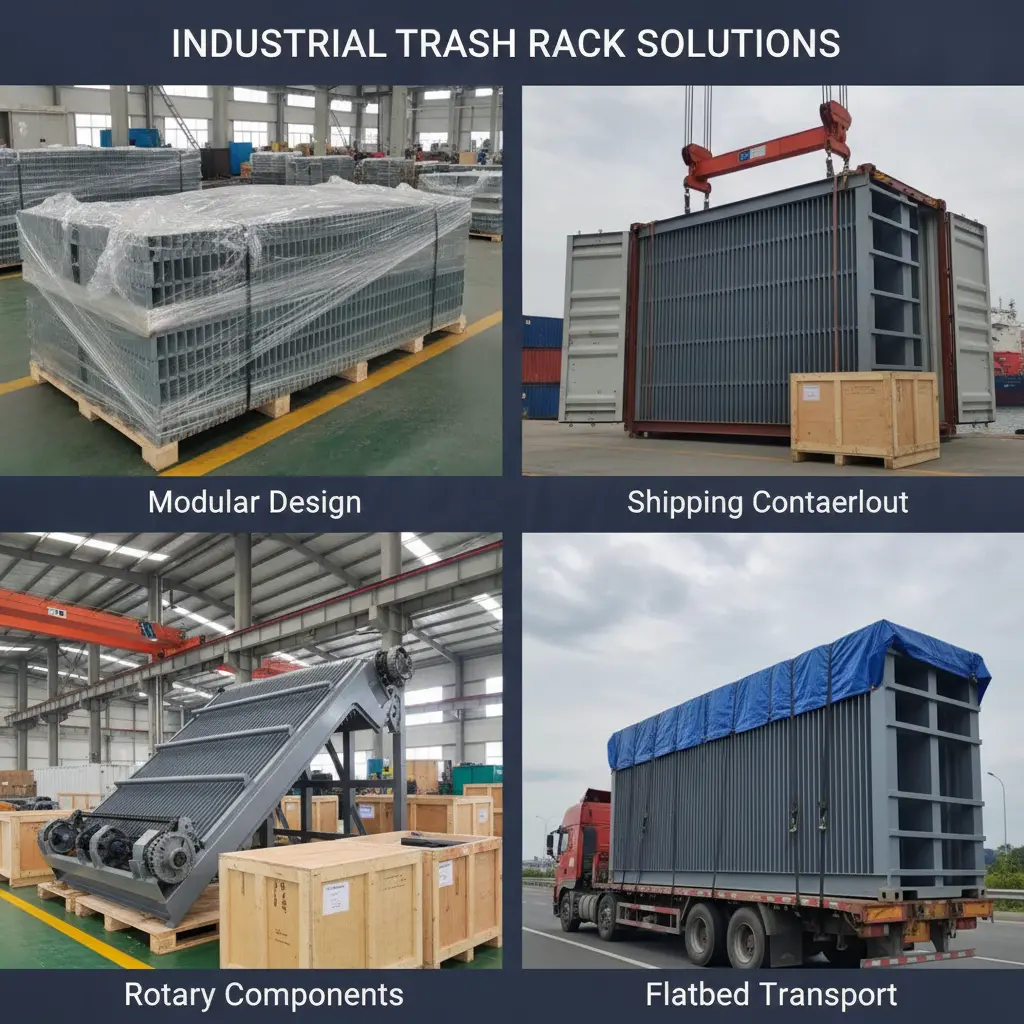

Bestätigen Sie die maximalen Packmaße und das Gewicht, bevor Sie eine Transportmethode wählen. Große Rechenfelder können verstärkte Holz- oder Stahlstützen, Hebezeichen, Feuchtigkeitsschutz und Korrosionsschutz für den Seetransport erfordern. Die Bestellung sollte die Lieferbedingung, Zielanforderungen, den Exportverpackungsstandard, Versanddokumente und die Angabe enthalten, ob Führungsschienen, Einbauteile, Hebeträger und Befestigungselemente enthalten sind. Für eine umfassendere Planung von Wasserentnahmeausrüstung siehe [[INTERNAL_LINK]] und [[INTERNAL_LINK]].

7. Handelsbedingungen schriftlich festlegen

Zahlungsbedingungen sollten im Angebot und im Kaufvertrag vereinbart werden. Je nach Parteien und Projektrisiko können die Vereinbarungen eine Anzahlung mit Restzahlung vor Versand, ein Dokumentenakkreditiv, gestaffelte Zahlungen in Verbindung mit Zeichnungsfreigabe und Prüfung oder eine andere beiderseits akzeptierte Struktur umfassen. Der Vertrag sollte außerdem den Gewährleistungsumfang, Ausschlüsse für Schäden auf der Baustelle oder unsachgemäße Installation, die Verantwortung für Ersatzteile und das Verfahren für die Behandlung von Maßänderungen festlegen.

Häufig gestellte Fragen zu einem beweglichen Rechen

F: Was ist der Unterschied zwischen einem beweglichen Rechen und einem festen Rechen?

A: Ein feststehender Rechen bleibt dauerhaft in seiner Führung oder seinem eingebetteten Rahmen installiert, während ein beweglicher Rechen zum Reinigen und für die Wartung angehoben, herausgezogen, verschoben oder neu positioniert werden kann. Die bewegliche Bauweise erfordert in der Regel Anschlagpunkte, Führungen, Anschläge und ausreichenden Zugang über dem Einlauf. Die richtige Wahl hängt von der Reinigungsausrüstung, den Betriebswasserständen, der verfügbaren Krankapazität und den Wartungsverfahren ab.

F: Welche Werkstoffe sind für einen beweglichen Rechen verfügbar?

A: Für den Hauptrahmen und die Stäbe wird üblicherweise Baustahl in Betracht gezogen, wobei die genaue Güte vom Projekt festgelegt wird. ASTM A36, ASTM A572/A572M, EN 10025-2, JIS G3101 und GB/T 700 sind Beispiele für relevante Werkstoffnormen, die Abnahme muss jedoch durch den Ingenieur bestätigt werden. Edelstahl oder korrosionsbeständige Komponenten können für aggressive Wasserchemie, Verschleißstellen, Befestigungselemente oder Bereiche, in denen die Beschichtungswartung schwierig ist, spezifiziert werden.

F: Kann der Rechen für eine vorhandene Einlauföffnung gefertigt werden?

A: Ja, ein projektspezifischer Rechen kann in der Regel um eine vorhandene oder neue Öffnung herum ausgelegt werden, sofern genaue Standortmessungen und Schnittstellenzeichnungen verfügbar sind. Der Lieferant sollte lichte Maße, Führungsausrichtung, Sohl- und Oberkantenhöhen, Hubfreiraum, Rechengewicht und Montagetoleranzen vor der Fertigung überprüfen. Eine Standortvermessung kann ratsam sein, wenn bei vorhandenen Beton- oder Stahlkonstruktionen die Maße unsicher sind.

F: Welche Dokumente sollte ein Übersee-Käufer anfordern?

A: Das übliche Dokumentenpaket kann eine freigegebene Übersichtszeichnung, Fertigungsdetails, Werkstoffzeugnisse, Schweiß- und Prüfaufzeichnungen, Ergebnisse der Maßprüfung, Beschichtungsberichte, Verpackungsinformationen und, soweit zutreffend, eine Betriebs- oder Wartungsanleitung enthalten. Das genaue Paket hängt vom Vertrag ab. Käufer sollten die Dokumentensprache, Anforderungen an die Drittprüfung, anzuwendende Normen und Meilensteine für die Dokumentenübermittlung in der Bestellung angeben.

F: Gibt es eine Standard-Mindestbestellmenge (MOQ) für bewegliche Rechen?

A: Es gilt keine universelle Mindestbestellmenge. Einige Projekte erfordern ein individuell gefertigtes Rechenfeld, während andere mehrere Kammern, Ersatzfelder, Führungskomponenten oder zugehörige Einlaufausrüstung benötigen. Der Lieferant sollte die kaufmännische Mindestmenge nach Prüfung der Abmessungen, des Engineering-Aufwands, der Materialmenge, des Beschichtungsverfahrens und der Verpackungsanforderungen bestätigen. Eine Angebotsanfrage, bei der die Anzahl der Felder und Zubehörteile klar getrennt aufgeführt sind, erleichtert den Vergleich.

F: Wie lang ist die Lieferzeit?

A: Die Lieferzeit hängt von der Designfreigabe, der Materialverfügbarkeit, der Fertigungskomplexität, der Beschichtungsspezifikation, der Prüfung und den Versandvereinbarungen ab. Ein verlässliches Angebot sollte den Ausgangspunkt der Lieferzeit benennen, etwa den Eingang einer freigegebenen Zeichnung oder die bestätigte Anzahlung. Käufer sollten zudem erfragen, ob der Zeitplan die Aushärtung der Beschichtung, die Prüfung durch Dritte, die Exportverpackung und den Versand umfasst.

F: Welche Zahlungsmethoden können verwendet werden?

A: Die Zahlungsmethoden sind vertragsabhängig und können Banküberweisung, Dokumentenakkreditiv oder gestaffelte Zahlungen umfassen, die an Meilensteine bei Engineering, Produktion, Prüfung und Versand gebunden sind. Verkäufer und Käufer sollten vor der Auftragsbestätigung die Währung, Bankgebühren, Zahlungsauslöser, für die Freigabe erforderlichen Dokumente sowie etwaige Einbehalts- oder Gewährleistungsbestimmungen vereinbaren.

F: Wie sollte die Beschichtung für den Unterwassereinsatz ausgewählt werden?

A: Die Auswahl der Beschichtung hängt von der Eintauchdauer, der Wasserchemie, der Temperatur, der Abrasion, dem biologischen Bewuchs und dem Zugang für die Wartung ab. Die Einkaufsspezifikation sollte die Beschichtungsnorm oder das zugelassene System, den Oberflächenvorbereitungsgrad, die Trockenfilmdicke, die Aushärtungsanforderungen, das Reparaturverfahren und die Prüfmethode benennen. ISO 12944 und ISO 8501-1 können nützliche Referenzpunkte bieten, jedoch sollten der technische Standard des Wasserbetreibers und die Daten des Beschichtungsherstellers für das endgültige System maßgeblich sein.

F: Kann ein bewegliches Rechengitter mit einer automatischen Reinigungsmaschine betrieben werden?

A: Ja, sofern die Geometrie des Rechens und die Schnittstelle zur Maschine gemeinsam ausgelegt werden. Der Lieferant benötigt den Reinigertyp, die Abmessungen von Greifer oder Rechen, den Betriebsweg, die Hubkraft, die Führungsanordnung, den Stababstand und den verfügbaren Freiraum. Das Rechengitter sollte nicht unabhängig bestellt werden, wenn eine automatisierte Reinigung Teil des Einlaufbauwerks ist, da Stabprofil, Rahmenelemente und obere Anschlüsse den Maschinenbetrieb beeinflussen können.

Senden Sie Ihre Einlaufzeichnungen, die Abmessungen der lichten Öffnung, den Auslegungsdurchfluss, die Wasserbedingungen, die Beschreibung des Rechenguts, die Materialpräferenz, die Beschichtungsanforderung und den Lieferort, um ein Angebot für ein bewegliches Rechengitter anzufordern. Das Engineering-Team kann die Schnittstelle prüfen, einen technischen Vorschlag erstellen, Prüfdokumente und kommerzielle Bedingungen klären und einen Fertigungsumfang empfehlen, der zu Ihrem Wartungsplan für die Wasserentnahme passt.
