Tubo de Aço Inoxidável de 3/4 pol - ASTM A312 TP304/TP316 Soldado e Sem Costura

Especificações Técnicas do Tubo de Aço Inoxidável de 3/4 pol

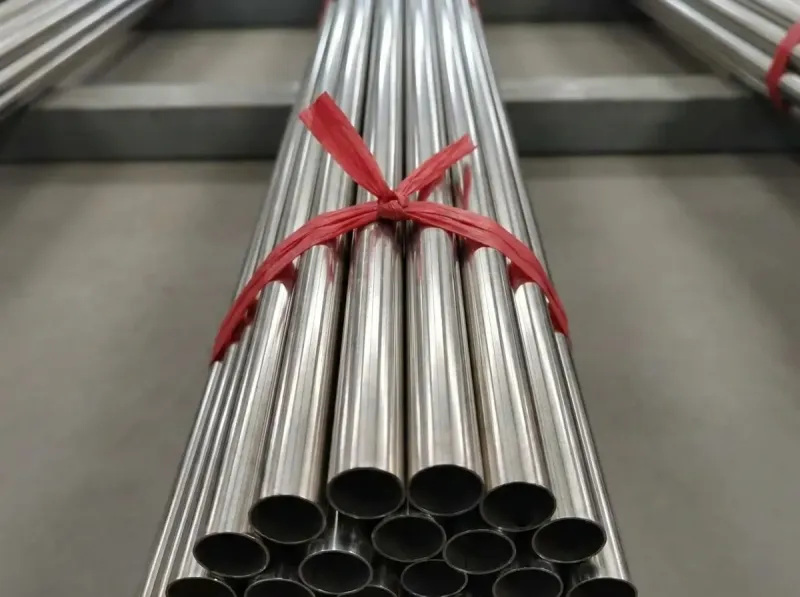

Tubo de aço inoxidável de 3/4 pol - ASTM A312 TP304/TP316 soldado e sem costura

O tubo de aço inoxidável de 3/4 pol representa um produto tubular versátil amplamente empregado em aplicações industriais, comerciais e residenciais que exigem resistência à corrosão e integridade estrutural. Este tamanho de diâmetro intermediário desempenha funções críticas em sistemas de transporte de fluidos, redes de tubulação de processo e estruturas estruturais onde as restrições de espaço exigem soluções compactas, porém robustas. Fabricados segundo rigorosos padrões internacionais, incluindo ASTM A312 e EN 10217-7, esses tubos atendem a indústrias que vão desde o processamento químico até a produção de alimentos, proporcionando desempenho confiável em condições de serviço exigentes.

O que é um tubo de aço inoxidável de 3/4 pol?

Um tubo de aço inoxidável de 3/4 pol é um produto cilíndrico oco com diâmetro nominal de 0,75 polegadas (19,05 mm de diâmetro externo para Schedule 40), fabricado a partir de graus de aço inoxidável austenítico ou duplex. A designação segue as normas ASME B36.19M para dimensões de tubos de aço inoxidável, com espessura de parede variando de acordo com as classificações de schedule de 5S a XXS. Esses tubos são produzidos por meio de fabricação sem costura via extrusão a quente ou processos soldados usando fusão por arco TIG/plasma, com tratamento térmico pós-soldagem garantindo propriedades mecânicas uniformes em todo o corpo do tubo.

Especificações Técnicas do Tubo de Aço Inoxidável de 3/4 pol

O tubo padrão de 3/4 pol Schedule 40 apresenta um diâmetro externo de 26,67 mm (1,050 polegadas) com espessura de parede de 2,87 mm (0,113 polegadas) conforme os requisitos da ASTM A312. O material grau TP304 demonstra resistência à tração mínima de 515 MPa com limite de escoamento superior a 205 MPa, enquanto as variantes TP316L oferecem resistência à corrosão aprimorada através de teor de molibdênio de 2,0-3,0%. O tubo suporta pressões de trabalho de até 15,5 MPa a 20°C para a configuração Schedule 40, com valores de tensão admissível diminuindo proporcionalmente em temperaturas elevadas de acordo com os cálculos do código ASME B31.3.

Graus Disponíveis e Suas Propriedades

Características do Grau Padrão TP304

O material TP304 contém 18-20% de cromo e 8-10,5% de níquel, proporcionando excelente resistência à corrosão de uso geral em ambientes atmosféricos e moderadamente corrosivos. A microestrutura austenítica garante características superiores de soldagem sem exigir pré-aquecimento ou tratamento térmico pós-soldagem para a maioria das aplicações. O teor de carbono limitado a 0,08% no máximo previne a precipitação de carbonetos durante a soldagem, mantendo a resistência à corrosão intergranular conforme os protocolos de teste ASTM A262 Prática E.

TP316L Baixo Carbono com Resistência à Corrosão Aprimorada

O grau TP316L incorpora 2,0-3,0% de molibdênio juntamente com teor de carbono reduzido (0,03% no máximo), oferecendo resistência superior à corrosão por pites e por frestas em ambientes contendo cloretos. Esta composição mostra-se essencial para aplicações marítimas, sistemas de processamento químico que lidam com meios ácidos e fabricação farmacêutica onde os riscos de contaminação devem ser minimizados. O material atinge valores de PREN (Pitting Resistance Equivalent Number) superiores a 24, superando significativamente as variantes padrão 304 em condições de serviço agressivas.

TP321 Grau Estabilizado para Altas Temperaturas

O TP321 utiliza estabilização com titânio (mínimo de 5× o teor de carbono) para evitar a precipitação de carboneto de crómio durante a exposição a temperaturas entre 425-815°C. Este grau desempenha funções críticas em sistemas de tubagem de alta temperatura, tubos de permutadores de calor e colectores de escape onde ocorrem ciclos térmicos regularmente. A estrutura estabilizada mantém a resistência à corrosão e as propriedades mecânicas após operações de soldadura sem necessitar de tratamentos de solubilização.

Métodos de Fabrico e Normas de Qualidade

Processo de Produção de Tubo Sem Costura

Os tubos sem costura de 3/4 in são submetidos a extrusão a quente a partir de biletes maciços aquecidos a 1200-1250°C, seguida de perfuração rotativa e redução em laminador pilger para atingir as dimensões finais. Esta via de fabrico elimina as costuras longitudinais de soldadura, proporcionando superior capacidade de contenção de pressão e distribuição uniforme da espessura da parede. Os produtos finais são submetidos a trefilagem a frio para melhorar as tolerâncias dimensionais para ±0,4 mm no diâmetro exterior e ±10% na espessura da parede, conforme os requisitos da Tabela X1.1 da ASTM A312.

Técnicas de Fabrico de Tubo Soldado

As variantes soldadas empregam soldadura contínua TIG (Tungsten Inert Gas) ou por arco de plasma de bobinas de precisão cortadas, com inspeção da costura de soldadura através de ensaio por correntes parasitas que deteta defeitos com profundidade superior a 0,25 mm. Os processos pós-soldadura incluem recozimento em linha a 1040-1120°C para restaurar a resistência à corrosão, seguido de decapagem em soluções ácidas mistas (HNO₃/HF) para remover a coloração térmica e restaurar a camada passiva de óxido de crómio. Os tubos acabados cumprem a norma ASTM A999, nível de qualidade radiográfica 1, com exame de 100% da costura de soldadura.

Normas Dimensionais e Tolerâncias

Opções de Espessura de Parede Baseadas em Schedule

Os tubos de 3/4 pol. estão disponíveis nos schedules 5S a XXS, com espessura de parede variando de 1,65 mm (Schedule 5S) a 7,47 mm (Schedule XXS), de acordo com as tabelas dimensionais da ASME B36.19M. O Schedule 40 representa a variante mais comumente especificada para serviço industrial geral, oferecendo equilíbrio ideal entre capacidade de vazão e classificação de pressão. As variantes Schedule 80 e 160 atendem a aplicações de alta pressão que excedem 20 MPa de pressão de trabalho em temperaturas ambientes.

Requisitos de Comprimento e Retilineidade

Os comprimentos padrão de produção variam de 6 metros (20 pés) em comprimento aleatório a 12 metros (40 pés) em configurações de comprimento duplo aleatório, com comprimentos cortados sob medida disponíveis mediante solicitação. As tolerâncias de retilineidade estão em conformidade com os requisitos da ASTM A999, limitando o desvio a 3,2 mm por metro de comprimento, garantindo o ajuste adequado durante a instalação. As extremidades dos tubos recebem acabamento de corte reto com remoção de rebarbas e opções de chanfro para conexões soldadas conforme as especificações da ASME B16.25.

Acabamentos e Tratamentos de Superfície

Acabamento de Laminação e Opções Polidas

O acabamento de laminação padrão apresenta condição superficial 2B com valores de rugosidade Ra entre 0,5-1,0 micrômetros, adequado para a maioria das aplicações industriais. As superfícies eletropolidas atingem valores de Ra abaixo de 0,4 micrômetros, essenciais para sistemas farmacêuticos e de processamento de alimentos que exigem superfícies lisas e facilmente limpáveis que minimizem a adesão bacteriana. O polimento mecânico nos níveis de granulação 180-320 proporciona qualidade de acabamento intermediária para aplicações arquitetônicas e decorativas.

Passivação e Revestimentos Protetores

Os tratamentos de passivação química conforme a ASTM A967 restauram e melhoram a camada passiva natural de óxido de crómio, melhorando a resistência à corrosão após operações de fabrico. A passivação à base de ácido cítrico (Método 6) oferece uma alternativa ecológica aos processos tradicionais com ácido nítrico, alcançando uma proteção contra a corrosão equivalente. Para ambientes de serviço severos, revestimentos cerâmicos de película fina ou revestimentos poliméricos proporcionam proteção de barreira adicional sem afetar significativamente as características de fluxo interno.

Classes de Pressão e Limites de Temperatura

Cálculos de Pressão de Trabalho

O tubo Schedule 40 TP304 suporta uma pressão de trabalho máxima admissível de 15,5 MPa a 20°C, calculada utilizando a fórmula ASME B31.3: P = 2St/D, onde S representa a tensão admissível (138 MPa), t denota a espessura da parede (2,87 mm) e D indica o diâmetro externo (26,67 mm). As classes de pressão diminuem proporcionalmente a temperaturas elevadas, com uma redução de 50% a ocorrer a uma temperatura de serviço de aproximadamente 540°C para os graus austeníticos.

Faixas de Serviço de Temperatura

Os graus TP304 e TP316L mantêm a integridade estrutural em faixas de temperatura desde condições criogénicas (-196°C para serviço com GNL) até exposição contínua a 815°C em atmosferas oxidantes. Excursões de temperatura intermitentes até 925°C são permitidas por curtos períodos sem degradação permanente das propriedades. A temperaturas abaixo de zero, os aços inoxidáveis austeníticos apresentam resistência à tração crescente, mantendo excelente tenacidade ao impacto, ao contrário dos aços carbono que se tornam frágeis abaixo de -40°C.

Métodos de Ligação e Acessórios

Configurações de Juntas Soldadas

As ligações soldadas topo a topo segundo as normas de preparação ASME B16.25 proporcionam a mais elevada integridade para instalações permanentes, sendo o GTAW (Gas Tungsten Arc Welding) preferido para passes de raiz, garantindo penetração total. Os sistemas de soldadura orbital proporcionam soldaduras repetíveis e de alta qualidade que cumprem os requisitos de qualificação da Secção IX da ASME, particularmente valiosos para aplicações farmacêuticas e semicondutoras que exigem processos validados. A passivação pós-soldadura e a inspeção radiográfica conforme o parágrafo 341.4 da ASME B31.3 garantem a fiabilidade da junta.

Sistemas de Ligação Mecânica

As ligações por compressão que utilizam mecanismos de vedação baseados em ferrule acomodam ligações de tubo de 3/4 in sem requisitos de soldadura, adequadas para instalações que exijam futura desmontagem ou modificações em campo. As ligações roscadas segundo as normas NPT da ASME B1.20.1 servem aplicações de baixa pressão abaixo de 2 MPa, embora o corte de rosca reduza a espessura efetiva da parede e introduza pontos de concentração de tensão. Os acoplamentos mecânicos ranhurados proporcionam capacidade de instalação rápida para sistemas de distribuição de grande diâmetro, mantendo classificações de pressão até 4 MPa.

Considerações Específicas por Aplicação

Sistemas de Processamento Químico

Em instalações químicas que manuseiam meios corrosivos, o tubo de 3/4 in TP316L serve como material preferido para linhas de amostragem, ligações de instrumentos e tubagem de processo de pequeno diâmetro onde as tolerâncias de corrosão não podem ser admitidas. O tamanho compacto facilita a instalação dentro de racks de tubagem congestionados, mantendo o espaçamento exigido pelo código relativamente às linhas adjacentes. A seleção de materiais segue as diretrizes NACE MR0175/ISO 15156 para serviço de gás ácido e NACE SP0304 para aplicações de refinaria.

Produção de Alimentos e Bebidas

Tube sanitaire de 3/4 po avec surfaces intérieures électropolies (Ra ≤ 0,8 micromètre) conforme aux normes sanitaires 3-A et aux exigences FDA 21 CFR 177.2600 pour les applications de contact direct avec les aliments. Les raccords Tri-clamp avec joints EPDM ou silicone permettent un démontage sans outil pour les procédures CIP (nettoyage en place), essentiels pour la transformation laitière et la production de boissons maintenant des protocoles d'hygiène stricts. Une installation inclinée avec une pente minimale de 1:100 assure un drainage complet empêchant la croissance bactérienne dans les liquides stagnants.

Systèmes CVC et de plomberie

Les systèmes de distribution d'eau potable spécifient de plus en plus de tubes en acier inoxydable pour leur résistance supérieure à la corrosion par rapport au cuivre, éliminant les préoccupations liées à la lixiviation du plomb et aux défaillances par piqûres. Le format 3/4 po constitue la dimension standard des conduites de dérivation pour les installations résidentielles et commerciales légères, offrant des débits jusqu'à 15 litres par minute à des vitesses acceptables inférieures à 2,5 m/s prévenant la corrosion-érosion. L'installation suit les codes de plomberie locaux avec des dispositions de dilatation accommodant les mouvements thermiques dans les circuits d'eau chaude.

Certifications de qualité et essais

Rapports d'essais des matériaux et traçabilité

Les certificats EN 10204 Type 3.1 documentent la composition chimique par spectroscopie d'émission optique, les propriétés mécaniques par essai de traction selon ASTM E8, et la résistance à la corrosion intergranulaire par essai ASTM A262 Pratique E. La traçabilité par numéro de coulée permet le suivi depuis l'aciérie jusqu'à la production des tubes et à l'installation finale, essentielle pour les applications nucléaires, pétrochimiques et de récipients sous pression nécessitant une généalogie complète des matériaux. L'identification positive des matériaux (PMI) par analyseurs XRF vérifie l'exactitude de la nuance lors de l'inspection à réception.

Méthodes d'examen non destructif

Os ensaios por correntes parasitas conforme ASTM E309 detetam defeitos superficiais e subsuperficiais até 0,25 mm de profundidade nas costuras de tubos soldados, enquanto o exame ultrassónico segundo ASTM E213 identifica descontinuidades internas em toda a espessura da parede. Os ensaios de pressão hidrostática a 1,5× a pressão de projeto conforme ASME B31.3 parágrafo 345.4 validam a capacidade de contenção de pressão antes do envio. O exame radiográfico das soldas circunferenciais cumpre os critérios de aceitação da ASME Secção V Artigo 2 para aplicações de serviço crítico.

Perguntas Frequentes

Qual é a quantidade mínima de encomenda para tubo de aço inoxidável de 3/4 pol.?

As quantidades mínimas padrão de encomenda variam entre 100 metros para graus comuns como TP304/TP316L na configuração Schedule 40, estando disponíveis quantidades menores a partir de stock de distribuidor com preço premium. Especificações personalizadas, incluindo schedules não padrão, comprimentos especiais ou acabamentos superficiais alternativos, exigem tipicamente encomendas mínimas de 500 metros para justificar os custos de preparação da produção. Podem ser fornecidos troços de amostra de 1-2 metros para ensaios de qualificação antes das encomendas de produção.

Fornecem certificados de ensaio de material com os envios de tubos?

Cada envio inclui certificados de ensaio de material EN 10204 Tipo 3.1 que documentam a composição química, as propriedades mecânicas e as condições de tratamento térmico rastreáveis aos números de colheita individuais. Os certificados especificam os resultados dos ensaios de resistência à tração, tensão de cedência, percentagem de alongamento e valores de dureza, juntamente com a análise química que demonstra conformidade com os requisitos de composição da ASTM A312. Podem ser organizados ensaios adicionais, como resistência à corrosão intergranular conforme ASTM A262 ou verificação PMI, mediante pedido.

Qual é o prazo de entrega típico para especificações padrão?

Itens em estoque na configuração TP304/TP316L Schedule 40 são enviados em 5-7 dias úteis a partir de armazéns regionais, enquanto pedidos diretos da usina para especificações padrão exigem prazo de entrega de 6-8 semanas, incluindo produção e transporte internacional. Vagas de produção acelerada atendem requisitos urgentes com entrega em 3-4 semanas mediante taxas adicionais. Especificações personalizadas, incluindo química especial, dimensões não padronizadas ou testes adicionais, estendem os prazos para 10-12 semanas, dependendo da programação da usina.

Vocês podem cortar tubos em comprimentos personalizados e preparar as extremidades para soldagem?

Os serviços completos de fabricação incluem corte de precisão com tolerâncias de ±1,5 mm, chanfro de extremidade conforme normas ASME B16.25 (ângulo incluído de 37,5° com face de raiz de 1,6 mm) e rebarbação garantindo bordas lisas para soldagem. Serviços adicionais abrangem roscamento conforme ASME B1.20.1, ranhuramento para acoplamentos mecânicos e colocação de tampões de extremidade para proteção no transporte. Todas as operações de corte utilizam métodos que previnem zonas afetadas pelo calor que poderiam comprometer a resistência à corrosão, com passivação final restaurando a integridade da superfície.

Obtenha uma Cotação Competitiva para Tubo de Aço Inoxidável de 3/4 pol

Nossa equipe de vendas técnicas oferece suporte abrangente para seleção de material, desenvolvimento de especificações e engenharia de aplicação para garantir o desempenho ideal do produto nas suas condições específicas de serviço. Com relacionamentos diretos com usinas e posicionamento estratégico de estoque nas regiões da América do Norte, Europa e Ásia-Pacífico, oferecemos preços competitivos combinados com desempenho confiável da cadeia de suprimentos. Seja seu projeto exigindo pequenas quantidades para aplicações de manutenção ou fornecimento em grande volume para novas construções, nossa abordagem flexível atende a diversas necessidades dos clientes, mantendo padrões de qualidade consistentes.

• Suporte ao cliente 24/7 disponível por telefone, e-mail e chat online
• Amostras gratuitas para avaliação de qualidade e testes de compatibilidade
• Preços competitivos para pedidos em grande volume com programas de desconto por volume
• Consultoria técnica profissional para seleção de materiais e engenharia de aplicação
• Pacote completo de documentação incluindo MTRs, relatórios de testes e certificados de conformidade
• Suporte logístico global com envio consolidado e assistência no desembaraço aduaneiro

Entre em contato conosco hoje mesmo para receber seu orçamento gratuito em até 24 horas! Nossa equipe experiente analisará suas especificações e recomendará a solução ideal para os requisitos da sua aplicação.
