Grade de proteção pesada para usinas hidrelétricas | Fabricante personalizado de telas de aço para detritos

Especificações Técnicas da Grade de Retenção

Grade pesada para usinas hidrelétricas | Fabricante personalizado de telas de aço para detritos

Uma grelha de proteção em aço é uma tela de captação protetora projetada para interceptar troncos, galhos, vegetação, resíduos plásticos e outros detritos flutuantes antes que atinjam turbinas, bombas, comportas ou equipamentos de controle de água a jusante. Destina-se a desenvolvedores de energia hidrelétrica, empreiteiros de barragens, operadores de estações de tratamento de água, empresas de EPC e equipes de compras industriais que necessitam de uma tela fabricada de acordo com as condições hidráulicas e estruturais específicas do local. Uma grelha devidamente projetada combina espaçamento adequado entre barras, área de fluxo suficiente, rigidez estrutural, proteção contra corrosão e detalhes de instalação de fácil manutenção, ajudando a reduzir danos aos equipamentos, paradas não planejadas e custos de remoção de detritos ao longo da vida operacional da captação.

Visão geral do produto Grelha de Proteção

Uma grelha de proteção é normalmente instalada na face a montante de uma captação hidrelétrica, estação de bombeamento, vertedouro, canal de derivação, estrutura de irrigação ou entrada de água bruta. Sua função principal é a triagem mecânica: a água passa pelas aberturas livres enquanto os detritos maiores que o espaçamento especificado entre barras são retidos para remoção manual ou mecânica. Diferentemente dos equipamentos de filtração fina, a grelha é um conjunto estrutural robusto destinado a suportar exposição contínua à água, carregamento hidráulico, impacto de objetos flutuantes e forças geradas durante a limpeza.

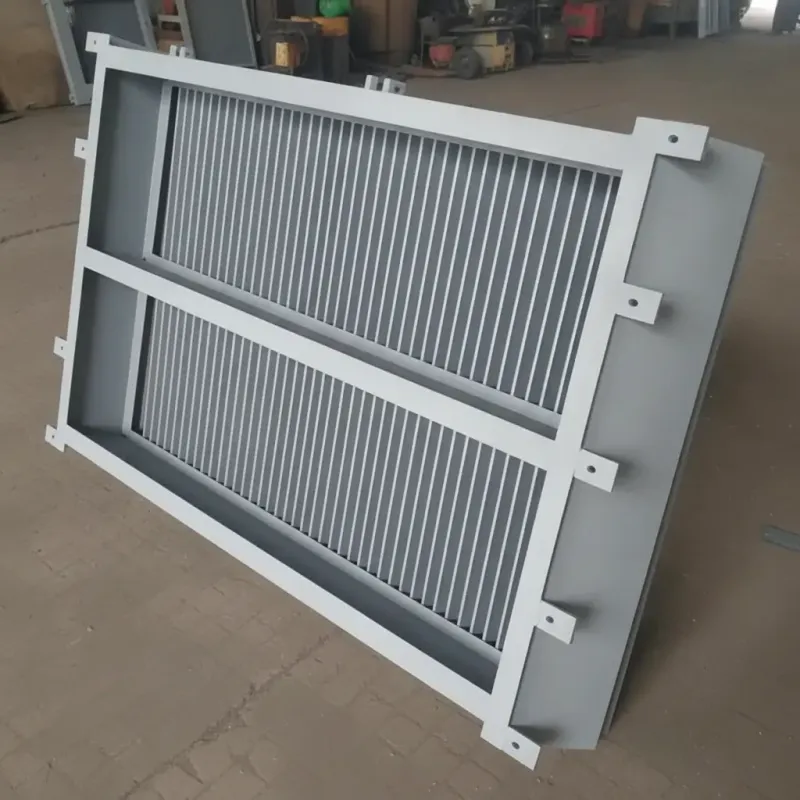

Uma montagem típica consiste em barras de triagem verticais ou inclinadas, apoios horizontais, estrutura perimetral, pontos de elevação, placas de ligação, âncoras e guias opcionais. Dependendo da disposição da tomada de água, a Grelha de Resíduos pode ser fabricada como um único painel ou dividida em painéis modulares para transporte, instalação e substituição futura. Os módulos removíveis podem ser úteis onde a capacidade do guindaste, as dimensões de acesso ou as restrições de transporte marítimo tornam a construção numa só peça impraticável. Os portões de tomada de água relacionados e os componentes de aço embutidos podem ser coordenados através de [[INTERNAL_LINK]].

O aço carbono estrutural é amplamente utilizado porque oferece fabricação previsível, soldabilidade e disponibilidade segundo normas de materiais reconhecidas. As referências comuns de aquisição incluem ASTM A36/A36M, ASTM A572/A572M, EN 10025-2, JIS G 3101 e GB/T 700. O grau final deve ser selecionado de acordo com as cargas de projeto, os procedimentos de soldagem, a margem de corrosão, a temperatura e os requisitos de material indicados nos desenhos do projeto. Componentes de aço inoxidável ou revestidos de aço inoxidável podem ser considerados para condições de água invulgarmente agressivas, mas a seleção do material deve seguir uma avaliação documentada de corrosão e não uma suposição genérica.

As características-chave do projeto da Grelha de Resíduos incluem o espaçamento livre entre barras, a secção transversal das barras, a largura e a altura do painel, a inclinação da grelha, o espaçamento dos apoios, a deflexão admissível, a proporção de área aberta e a carga hidráulica diferencial esperada. O perfil das barras também afeta a resistência hidráulica e o desempenho de limpeza. As barras chatas retangulares são comuns, enquanto as barras aerodinâmicas ou perfiladas podem ser avaliadas onde a perda de carga e a eficiência energética são críticas. A fabricação personalizada deve basear-se em desenhos aprovados e em dados de projeto verificados, e não apenas numa largura e altura globais.

A proteção contra corrosão pode incluir um sistema de revestimento especificado pelo projeto, galvanização por imersão a quente onde a geometria do componente permitir, ou outro tratamento adequado para serviço em imersão ou zona de respingos. A seleção do revestimento deve considerar a química da água, a abrasão por sedimentos e detritos, a capacidade de manutenção no local e se será necessária soldagem em campo. Orientações sobre aço fabricado e acabamentos protetivos podem ser consultadas em [[INTERNAL_LINK]].

Especificações e Normas de Grades de Retenção de Detritos

Cada Grade de Retenção de Detritos deve ser especificada por um conjunto coordenado de requisitos estruturais, hidráulicos, de materiais, de fabricação, de inspeção e de revestimento. Não existe um espaçamento entre barras ou uma espessura de painel universal adequada para todas as usinas hidrelétricas. A configuração correta depende do tamanho mínimo de detritos a serem bloqueados, da perda de carga aceitável, da velocidade de aproximação, da carga diferencial máxima, do método de limpeza, das condições de suporte e das dimensões do equipamento a ser protegido.

As seguintes normas são comumente relevantes para a aquisição de grelhas de retenção de resíduos em aço. A sua utilização deve ser indicada na especificação de compra, porque as classes de diferentes sistemas não são automaticamente intercambiáveis. Uma substituição só deve ser aceite após revisão da composição química, propriedades mecânicas, dimensões, soldabilidade e nível de certificação.

As propriedades mecânicas e os limites químicos devem ser verificados em relação à edição atual da norma de material selecionada e à forma e espessura exatas do produto. Por exemplo, os requisitos da ASTM A36/A36M, ASTM A572/A572M e EN 10025-2 variam conforme o grau, a espessura, a condição de entrega e o tipo de produto. Portanto, um certificado de ensaio de usina deve identificar o número da corrida, o grau, as dimensões, a norma aplicável e os resultados dos ensaios reportados. Os compradores podem comparar as práticas de documentação de aço estrutural por meio de [[INTERNAL_LINK]].

A soldagem deve seguir procedimentos aprovados adequados ao aço selecionado e à configuração da junta. Os documentos de compra podem exigir qualificações de soldadores, especificações de procedimento de soldagem, inspeção visual e exame não destrutivo de juntas designadas. A inspeção de revestimento pode incluir registros de preparação de superfície, leituras de espessura de película seca, procedimentos de reparo e verificações visuais finais. Se a galvanização por imersão a quente for selecionada, drenagem, ventilação, distorção do painel e tamanho de transporte devem ser considerados antes do início da fabricação.

Aplicações de Grade de Limpeza

Uma Grade de Limpeza pode atender a vários ambientes de controle de água e captação industrial, mas cada aplicação impõe diferentes demandas de detritos, hidráulicas e de manutenção. A seguir estão usos comuns, e não projetos padrão intercambiáveis.

Captações de Usinas Hidrelétricas

Em uma usina hidrelétrica, a grade protege turbinas, condutos forçados, comportas de captação e equipamentos relacionados contra detritos grandes. O projeto deve considerar a carga diferencial à medida que o bloqueio aumenta, bem como o método de limpeza e a perda de carga admissível. A geometria da grade deve ser coordenada com os requisitos do fornecedor da turbina e com o projeto hidráulico da usina. Os componentes de captação de usinas hidrelétricas são discutidos mais adiante em [[INTERNAL_LINK]].

Estações de Bombeamento

As estações de bombagem municipais, de drenagem, de irrigação e industriais utilizam painéis de grelha de retenção (Trash Rack) para impedir que ramos, vegetação, resíduos de embalagens e outros objetos cheguem aos impulsores das bombas. O espaçamento entre barras deve refletir a capacidade de passagem da bomba e qualquer etapa de crivagem a jusante. A grelha deve também permanecer acessível para limpeza de rotina, particularmente em estações não tripuladas ou sazonalmente sobrecarregadas.

Barragens, Descargas de Fundo e Estruturas de Derivação

As estruturas de controlo de água podem exigir crivos de detritos a montante de comportas, aquedutos, obras de saída ou túneis de derivação. O risco de impacto pode ser significativo onde os caudais de tempestade transportam troncos ou detritos de construção. Os apoios estruturais, ancoragens e quadros embutidos requerem, por isso, uma análise cuidada do percurso de cargas, em vez de serem tratados como acessórios secundários.

Captações de Água Bruta e Industriais

Centrais elétricas, unidades de processo, minas e instalações de tratamento de água podem instalar crivagem grossa antes dos equipamentos de filtração mais fina. Uma grelha de retenção na primeira etapa de captação reduz o volume de detritos de grandes dimensões que chegam aos crivos móveis, filtros ou bombas de processo. Para soluções de crivagem por etapas, consulte [[INTERNAL_LINK]].

Sistemas de Irrigação e Canais

Canais e sistemas de água agrícolas utilizam grelhas de aço em comportas de controlo, sifões e entradas de distribuição. Estes locais podem registar caniços, ervas daninhas, detritos carregados de sedimentos e variações sazonais de caudal. Os painéis removíveis podem simplificar a manutenção onde não existe equipamento de grua permanente, desde que o sistema de elevação seja concebido para a massa do painel e o acesso ao local.

Como Escolher uma Grelha de Retenção / Guia de Compra

A aquisição deve começar com uma folha de dados completa, em vez de um pedido baseado apenas em "tamanho personalizado". Uma consulta utilizável normalmente inclui dimensões de abertura, níveis de água de projeto, altura diferencial máxima, velocidade de aproximação, se disponível, espaçamento livre exigido, ângulo do gradeamento, arranjo de suporte, norma de material preferida, requisito de proteção contra corrosão e desenho aplicável ou especificação do projeto.

Confirme as Entradas Hidráulicas e Estruturais

O comprador deve distinguir a perda de carga operacional da altura diferencial estrutural máxima. Um gradeamento de detritos parcial ou totalmente obstruído pode sofrer carregamento substancialmente diferente de uma tela limpa. A base de projeto também deve identificar o impacto de detritos, vibração, abrasão por sedimentos, exposição ao gelo quando relevante, requisitos sísmicos se especificados pelo projeto e cargas introduzidas pela limpeza mecânica. Essas entradas devem ser confirmadas pelo engenheiro responsável do projeto.

Defina Dimensões e Interfaces de Instalação

Forneça a abertura de captação livre, dimensões da estrutura, detalhes das guias, localizações das ancoragens, tolerâncias de instalação admissíveis e espaço disponível para içamento. Para projetos de substituição, medições de campo e fotografias ajudam a identificar superfícies civis irregulares ou interfaces legadas. As juntas dos painéis modulares não devem interferir no equipamento de limpeza nem criar comprimentos de barras sem suporte. Coordene vigas de içamento, guias e peças embutidas através de [[INTERNAL_LINK]].

Selecione o Material e a Proteção contra Corrosão

Indique o grau de aço e a norma exigidos, em vez de solicitar um "aço equivalente" vago. Se alternativas forem permitidas, exija uma comparação documentada antes da aprovação. A especificação de revestimento deve definir a preparação da superfície, o sistema de revestimento, a espessura alvo, a categoria de imersão, a cor se relevante, o método de inspeção e o procedimento de reparo em campo. A galvanização por imersão a quente deve ser avaliada quanto ao tamanho do componente, geometria, risco de distorção e compatibilidade com soldagem subsequente.

Especificar Certificação e Inspeção

Os contratos de aquisição no exterior devem listar claramente a documentação exigida. Dependendo do projeto, isso pode incluir certificados de ensaio do fabricante, registros de rastreabilidade, desenhos de oficina aprovados, procedimentos de soldagem, registros de qualificação de soldadores, relatórios de inspeção dimensional, relatórios de ensaios não destrutivos, registros de inspeção de revestimento e listas de embalagem. Projetos baseados em EN podem solicitar documentos de inspeção conforme a EN 10204, com o tipo exato de documento indicado no pedido de compra.

Esclarecer MOQ, Cronograma de Produção e Termos Comerciais

A quantidade mínima de pedido para um Trash Rack personalizado depende das dimensões dos painéis, da disponibilidade de material, da complexidade de fabricação e se ferramentas especiais ou processos de revestimento são necessários. Os compradores devem solicitar confirmação em vez de presumir um MOQ fixo. O prazo de entrega deve ser cotado somente após o acordo sobre desenhos, quantidades, escopo de inspeção e tratamento superficial. As discussões comerciais devem confirmar separadamente os marcos de pagamento, o tempo de aprovação de desenhos, a duração da produção, os pontos de retenção de inspeção e a prontidão para embarque.

Planejar Embalagem de Exportação e Logística

Painéis soldados grandes podem exceder as dimensões padrão de contêineres, enquanto módulos menores podem reduzir a complexidade do frete, mas exigem mais montagem em campo. Antes da produção, compare projetos de peça única e seccionais com base no carregamento em contêiner, capacidade de içamento, restrições de rota, mão de obra de instalação e requisitos de conexão. A embalagem de exportação deve proteger superfícies revestidas, bordas de barras, pontos de içamento e fixadores soltos. As marcas de embarque e a identificação dos painéis devem corresponder aos desenhos de montagem. Orientações adicionais sobre embalagem de aço estão disponíveis em [[INTERNAL_LINK]].

Perguntas Frequentes sobre Trash Rack

P: Qual é a diferença entre um Trash Rack e uma tela de água fina?

A: Uma grelha de retenção é um ecrã estrutural grosseiro que interceta detritos maiores, como ramos, troncos, vegetação e resíduos, antes de estes entrarem numa tomada de água. Um ecrã fino tem aberturas menores e destina-se a remover sólidos mais pequenos. Muitas instalações utilizam triagem por etapas: a grelha protege os ecrãs finos, bombas, turbinas ou equipamentos de filtração a jusante de objetos de grandes dimensões.

Q: Que grau de aço deve ser utilizado numa grelha de retenção para aproveitamentos hidroelétricos?

A: O grau deve ser selecionado a partir do projeto estrutural da obra e do sistema de materiais aplicável. ASTM A36/A36M, ASTM A572/A572M, EN 10025-2, JIS G 3101 e GB/T 700 são possíveis referências de aquisição, mas não são substitutos diretos em todos os casos. A resistência, a espessura, a soldabilidade, a tenacidade, a certificação e a proteção contra a corrosão devem ser avaliadas antes da aprovação de um grau.

Q: Como é determinado o espaçamento correto entre barras?

A: O espaçamento livre é determinado pelo tamanho dos detritos que devem ser excluídos, pela capacidade de passagem dos equipamentos a jusante, pela perda de carga hidráulica aceitável, pela velocidade de aproximação e pelo método de limpeza. Um espaçamento mais estreito pode capturar objetos mais pequenos, mas pode aumentar a frequência de obstrução e a perda de carga. O fornecedor da turbina, da bomba ou do equipamento de processo deve confirmar o tamanho máximo admissível dos detritos.

Q: Uma grelha de retenção pode ser fabricada como painéis modulares removíveis?

A: Sim, uma grelha de grandes dimensões pode ser dividida em secções removíveis quando exigido por limites de transporte, acesso de instalação, capacidade de elevação ou planeamento de manutenção. As juntas dos painéis, guias, pontos de elevação e transferência de cargas devem ser projetados de modo a que a segmentação não reduza o desempenho estrutural nem interfira com a limpeza manual ou mecânica.

Q: Que certificações podem ser fornecidas com a encomenda?

A: Os requisitos de certificação devem ser acordados antes da cotação e da produção. Os documentos comuns podem incluir certificados de material, rastreabilidade por número de corrida, relatórios de inspeção dimensional, registros de soldagem, relatórios de ensaios não destrutivos, relatórios de revestimento e documentação de embalagem. O escopo exato depende da norma especificada, dos requisitos contratuais e do plano de inspeção de terceiros.

P: Qual é a quantidade mínima de pedido?

R: Não existe um MOQ universal para um Trash Rack personalizado. O mínimo prático depende das dimensões, do grau do aço, da quantidade de painéis, da complexidade de fabricação, do processo de revestimento e das condições de compra de material. Os compradores devem enviar desenhos ou uma ficha técnica para que o fornecedor possa confirmar a quantidade de pedido viável e quaisquer considerações sobre o lote de material.

P: Quais métodos de pagamento estão disponíveis para pedidos internacionais?

R: As condições de pagamento são normalmente acordadas de acordo com o valor do pedido, o nível de personalização, os requisitos de documentação e a avaliação de risco comercial. Os arranjos internacionais comuns podem incluir transferência bancária ou carta de crédito, sujeitos a acordo entre comprador e vendedor. O contrato deve definir claramente os pagamentos de depósito ou por marcos, as condições de saldo, as taxas bancárias e os documentos necessários para a liberação.

P: Quanto tempo levam a produção e a entrega?

R: O prazo de entrega depende da aprovação dos desenhos, da disponibilidade de material, da quantidade de painéis, da complexidade de soldagem, do escopo de inspeção, da proteção contra corrosão e dos requisitos de embalagem. O tempo de entrega internacional também varia conforme o método de envio e o destino. Um cronograma confiável só pode ser estabelecido após a confirmação do escopo técnico e das condições comerciais; o tempo de revisão dos desenhos deve ser incluído no plano geral do projeto.

P: A galvanização ou o revestimento é mais adequado para serviço submerso?

A: A escolha depende da química da água, abrasão, vida útil esperada, acesso para manutenção, geometria de fabricação e especificações do projeto. A galvanização por imersão a quente pode ser especificada conforme ASTM A123/A123M para componentes fabricados adequados. Sistemas de revestimento projetados podem oferecer outras vantagens para exposição por imersão. Nenhuma das opções deve ser selecionada sem avaliar o preparo da superfície, os procedimentos de reparo e a compatibilidade com a soldagem de instalação.

Q: Quais informações são necessárias para uma cotação precisa?

A: Forneça quantidade, dimensões gerais, espaçamento livre entre barras, orientação das barras, altura manométrica diferencial de projeto, condições de apoio, ângulo do gradeamento, norma do material, requisito de revestimento, detalhes de conexão, documentos de inspeção, destino e termos de envio preferenciais. Os desenhos são especialmente importantes para gradeamentos de reposição e conjuntos que devem se ajustar a guias existentes ou quadros embutidos.

Envie seus desenhos de Trash Rack, dimensões da tomada d'água, cargas de projeto, especificação do material, documentação exigida e destino de entrega para solicitar uma análise técnica e cotação do projeto. Uma consulta completa permite que o escopo de fabricação, o arranjo dos painéis, a proteção contra corrosão, o plano de inspeção, o método de embalagem, o MOQ e o prazo de entrega viável sejam avaliados antes da emissão de uma proposta.
