مصنّع شبكات احتجاز المخلفات الثابتة | مصفاة حطام فولاذية مخصصة لأنظمة سحب المياه

تُعد مصافي القمامة الثابتة شاشات حطام فولاذية ثابتة تُركَّب عبر فتحات سحب المياه والقنوات والمنشآت الهيدروليكية لاعتراض جذوع الأشجار والأغصان والنفايات الطافية والأجسام الكبيرة الأخرى قبل وصولها إلى المضخات أو المعدات downstream. تستخدمها شركات المرافق المائية ومطورو الطاقة الكهرومائية ومقاولو الري وشركات الهندسة ومشتري المصانع الصناعية لحماية أنظمة سحب المياه مع الحفاظ على تدفق مياه مُتحكَّم فيه. تجمع مصفاة القمامة الثابتة المصممة هندسيًا بشكل صحيح بين القوة الإنشائية وتباعد القضبان المناسب والحماية من التآكل والتثبيت الموثوق وسهولة الوصول للصيانة. تتيح التصنيع حسب الطلب مطابقة هندسة الشاشة وترتيب الإطار ودرجة المادة ومعالجة السطح مع الأعمال المدنية للمشروع وبيئة التشغيل.

نظرة عامة على المنتج

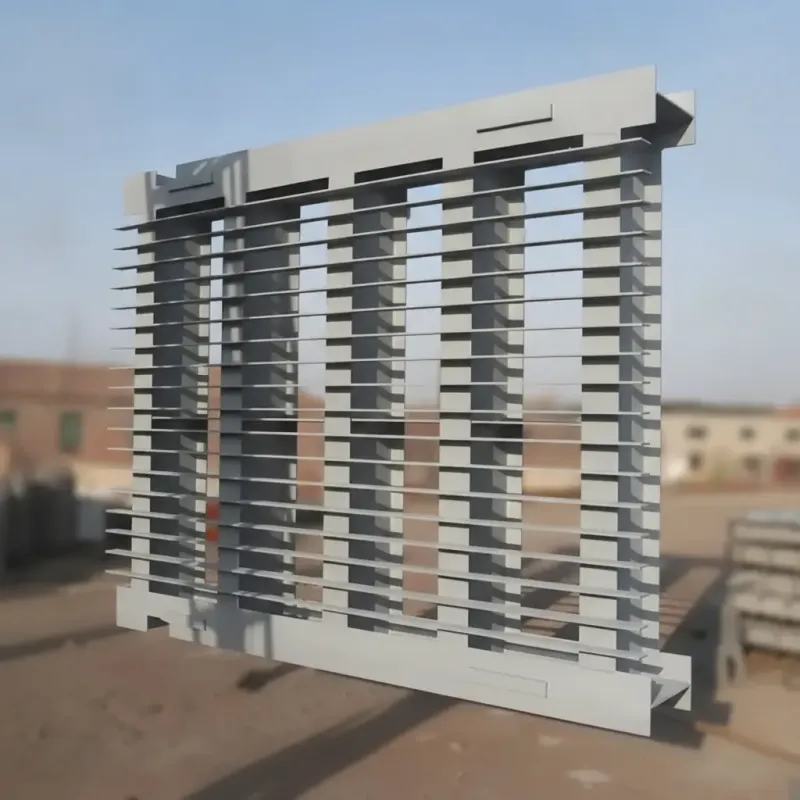

مصفاة القمامة الثابتة هي مجموعة شاشات فولاذية دائمة أو شبه دائمة تُركَّب عند سحب المياه أو العبارة أو قناة التحويل أو مخرج الخزان أو أي مدخل هيدروليكي آخر. وخلافًا للشاشة المتحركة أو شاشة القضبان المنظفة ميكانيكيًا، فإنها تبقى في موضع ثابت وتعتمد عادةً على التنظيف اليدوي أو المدمة أو الرافعة أو أي طريقة صيانة أخرى لإزالة الحطام المتراكم.

تتكون المجموعة عمومًا من قضبان فولاذية رأسية أو مائلة وأعضاء دعم أفقية وإطار محيطي وألواح توصيل وأجزاء مدمجة ونقاط رفع ومكونات تثبيت حيث يقتضي التصميم. يعتمد الترتيب الدقيق على حجم الفتحة وسرعة المياه وسماح فقدان الضغط ونوع الحطام والأحمال الإنشائية ومعدات التنظيف المتاحة. يمكن للمشترين أيضًا مقارنة هذا المنتج بـ شاشات سحب المياه ذات الصلة عندما يتطلب المشروع ترشيحًا أدق أو تنظيفًا ميكانيكيًا.

يُعتبر الفولاذ الهيكلي الكربوني عادةً خيارًا متينًا للمصافي الهيدروليكية القوية لأنه يمكن قطعه ولحامه وثقبه وتصنيعه في تجميعات مخصصة كبيرة. اعتمادًا على المواصفات، قد يطلب المشترون درجة هيكلية معترفًا بها مثل ASTM A36، أو EN 10025-2 S235JR، أو JIS G3101 SS400، أو GB/T 700 Q235B. يجب تأكيد الدرجة المختارة مقابل رسومات المشروع، وقانون التصميم المحلي، وإجراءات اللحام، وبيئة التآكل بدلاً من افتراضها من وصف منتج عام.

للتعرض الشديد، يمكن تقييم الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ المزدوج، خاصةً حيث تجعل الكلوريد أو المياه قليلة الملوحة أو التلوث الكيميائي أو الدورات المتكررة من البلل والجفاف الفولاذ الكربوني المطلي أقل ملاءمة. يجب اختيار خيارات الفولاذ المقاوم للصدأ وفقًا للكيمياء المائية ودرجة الحرارة وتصميم اللحام ومتطلبات دورة الحياة. يمكن للمورد أيضًا توفير شبكات قضبان الفولاذ المقاوم للصدأ للمشاريع التي تكون فيها مقاومة التآكل عامل تصميم أساسيًا.

قد تشمل ميزات التصميم الرئيسية:

• عرض وارتفاع وميل وتكوين فتحات مخصص بالكامل.
• تباعد القضبان المختار وفقًا للمضخة أو التوربين أو البوابة أو معدات خط الأنابيب المحمية.
• إطارات معززة مصممة لضغط المياه التفاضلي وتأثير الحطام.
• أقسام ملحومة أو مثبتة بمسامير مناسبة لوصول الموقع وقيود التركيب.
• أسطح مجلفنة بالغمر الساخن أو مطليّة أو من الفولاذ المقاوم للصدأ وفقًا لبيئة الخدمة.
• عُرى الرفع وقضبان التوجيه ومنافذ المكشطة وواجهات التنظيف عند تضمينها في التصميم المعتمد.

يجب اعتبار الشاشة جزءًا من نظام السحب الكامل، وليس كلوح فولاذي منعزل. تؤثر الحسابات الهيدروليكية والتفاوتات المدنية وردود فعل الدعامات وأحمال الحطام وإجراءات الصيانة جميعها على التكوين النهائي. بالنسبة للمشاريع التي تتضمن حماية المضخات، قد يراجع المشتري أيضًا معدات حماية سحب المضخات قبل إنهاء تباعد القضبان وهندسة الإطار.

المواصفات والمعايير

عادةً ما تكون مواصفات مصفاة الحطام الثابتة خاصة بالمشروع. لذلك يجب أن يستند عرض السعر المسؤول إلى رسم معتمد وأبعاد الفتحة ومستوى المياه التصميمي وظروف التشغيل ومتطلبات المواد. المعايير التالية هي نقاط مرجعية شائعة الصلة، لكن مواصفات عقد المشتري واللوائح المحلية المعمول بها لها الأولوية.

تشمل حقول المواصفات النموذجية درجة المادة، ومقطع القضيب، وسماكة القضيب أو قطره، والمسافة الصافية، وحجم الإطار، وعدد الألواح، ووزن اللوح، ونوع الوصلة، والارتفاع التصميمي، ونظام الطلاء، ومتطلبات اللحام، ومتطلبات الفحص، وطريقة التغليف. وينبغي على المشتري أن يحدد ما إذا كانت الأبعاد اسمية أم نهائية، وأن يحدد تفاوتات التصنيع المسموح بها.

بالنسبة لدرجات الفولاذ، ينبغي أن تحدد شهادة المصنع الدرجة الموردة والمتطلبات الكيميائية والميكانيكية ذات الصلة وفقًا للمعيار المحدد. ولأنه لا توجد درجة واحدة مناسبة لكل مصفاة حطام ثابتة، ينبغي أخذ القيم الدقيقة للتركيب الكيميائي وقيم الخضوع أو الشد من الإصدار المعمول به من المعيار المختار والتحقق منها في شهادة اختبار المواد. ولا ينبغي للمورد استبدال درجة بأخرى دون موافقة كتابية، حتى لو بدت الدرجات متشابهة في الاستخدام العام.

قد تشمل وثائق اللحام مواصفة إجراءات اللحام، وسجلات تأهيل اللحّامين، وسجلات الفحص البصري، وتقارير الاختبار غير الإتلافي حيث يطلبها المشتري. وقد يُشار إلى ISO 3834 لمتطلبات الجودة في لحام الصهر للمواد المعدنية، بينما ينبغي تحديد مستويات الفحص من قبل المشروع بدلاً من افتراضها تلقائيًا. ويمكن للمشترين الذين يحتاجون إلى بوابات فولاذية مصنّعة، أو عوارض إيقاف، أو مكونات هيدروليكية ذات صلة، مراجعة custom hydraulic steel fabrication للحصول على نطاق معدات أوسع.

يجب أن يعكس اختيار الطلاء الغمر، ومنطقة الرش، والمياه العذبة، ومياه البحر، ومياه الصرف الصناعي، والتعرض للأشعة فوق البنفسجية، وممارسات التنظيف. يمكن أن يكون الجلفنة بالغمر الساخن عمليًا للعديد من البيئات الخارجية وبيئات المياه العذبة، بينما قد يتم اختيار نظام طلاء متعدد الطبقات للتجميعات الكبيرة، أو متطلبات الألوان المحددة، أو الظروف التي تتطلب فئة تآكل محددة وفق ISO 12944. يجب ذكر تحضير السطح، وسماكة الفيلم الجاف، ومعالجة الإصلاح، واختبار العيوب بوضوح إذا كان أداء الطلاء حاسمًا في العقد.

التطبيقات

محطات سحب المياه

تستخدم هياكل السحب البلدية والصناعية مصافي الحطام الثابتة لاعتراض الحطام العائم الكبير قبل دخوله إلى المضخات أو خطوط الأنابيب أو الغرابيل أو معدات المعالجة. تحمي المصفاة المكونات downstream مع إبقاء فتحة السحب متاحة للتنظيف الدوري.

مرافق الطاقة الكهرومائية

تُركّب محطات الطاقة الكهرومائية شاشات الحطام عند أعمال المدخل، وقنوات التحويل، ومداخل مياه التوربينات. يجب تنسيق تباعد القضبان والتصميم الإنشائي مع متطلبات حماية التوربينات، وظروف التدفق، والحطام المتوقع، ومعدات التنظيف المتاحة في الموقع.

أنظمة الري والتحويل الزراعي

قد تستخدم قنوات الري ومحطات الضخ وأعمال تحويل الأنهار مصافي حطام ثابتة لتقليل دخول الأغصان والأعشاب الضارة والنفايات من صنع الإنسان. يجب أن يراعي التصميم العملي تحميل الحطام الموسمي وتكرار التنظيف اليدوي أو الميكانيكي.

هياكل مياه الأمطار ومكافحة الفيضانات

تُركّب مصافي الحطام عند مداخل العبّارات، ومرافق الاحتجاز، وقنوات الفيضانات، وهياكل التحكم في الصرف. في هذه التطبيقات، يكون سلوك الانسداد والوصول الآمن للصيانة بنفس أهمية المقطع الفولاذي نفسه.

أنظمة مياه العمليات الصناعية

قد تتطلب المصانع ومحطات الطاقة وأنظمة مياه التبريد ومنشآت معالجة مياه الصرف مصافي حطام مخصصة عند مآخذ المياه الخام أو مياه العمليات. يجب أن تراعي اختيارات المواد والطلاء التركيب الكيميائي للمياه وأي مواد كيميائية تنظيفية تُستخدم أثناء التشغيل.

كيفية الاختيار / دليل الشراء

يجب أن يبدأ شراء مصفاة قمامة ثابتة ببيانات التشغيل بدلاً من مجرد طلب مصفاة فولاذية. تساعد نقاط الفحص التالية فرق المشتريات على إنشاء استفسار قابل للمقارنة وكامل تقنياً.

1. تأكيد هندسة الفتحة والتركيب

قدّم عرض وارتفاع الفتحة الصافية، وأبعاد القناة أو الجدار، وميل المصفاة، وعمق التثبيت، ومواقع الدعم، وقيود الوصول. إذا كان يجب تركيب المصفاة عبر ممر ضيق أو نقلها لمسافة طويلة، فقد يكون التصميم متعدد الألواح أكثر عملية من وحدة واحدة كبيرة ملحومة.

2. تحديد الظروف الهيدروليكية وظروف الحطام

حدّد مستويات المياه العادية والقصوى، واتجاه التدفق، والسرعة المتوقعة، وفرق الضغط التصميمي، وأنواع الحطام التي يُحتمل تراكمها. يمكن أن تخلق جذوع الأشجار والقصب والنفايات البلاستيكية والرواسب والجليد ظروف تحميل وتنظيف مختلفة. يجب تنسيق تباعد القضبان الصافي المطلوب مع المعدات الموجودة خلف المصفاة؛ ولا ينبغي اختياره بناءً على التفضيل البصري فقط.

3. اختيار المادة ونظام مقاومة التآكل

اختر الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو أي سبيكة معتمدة أخرى بناءً على كيمياء المياه وعمر الخدمة وقدرة الصيانة والميزانية. بالنسبة للفولاذ الكربوني المطلي، اطلب النظام الكامل: تحضير السطح، والبرايمر، والطبقة الوسيطة، والطبقة النهائية، والسماكة المستهدفة للفيلم الجاف، وإجراءات الإصلاح. بالنسبة للأجزاء المجلفنة، وضّح ما إذا كان سيتم معالجة التجميع بأكمله أو مكونات مختارة فقط وفقًا لـ ASTM A123/A123M أو أي متطلب معتمد آخر.

4. اطلب وثائق جودة قابلة للتتبع

اطلب شهادات المواد، وسجلات الفحص الأبعادي، ووثائق فحص اللحام، وتقارير الطلاء، والصور الفوتوغرافية عندما يقتضي المشروع ذلك. يجب أن يحدد أمر الشراء معايير المواد والطلاء الحاكمة، ومتطلبات المراجعة، ونقاط توقف الفحص، ولغة الوثائق. إذا كانت هناك حاجة لفحص طرف ثالث، فاتفق على وكالة الفحص ونطاقه قبل بدء الإنتاج.

5. وضّح واجهات التنظيف والصيانة

اشرح ما إذا كان سيتم تنظيف الحامل يدويًا، أو بمجرفة، أو برافعة، أو بنظام آلي. أدرج نقاط الرفع، وموجهات المجرفة، والألواح القابلة للإزالة، ومنصات الوصول، وخلوصات العمل الآمنة في الاستفسار الفني. قد يخلق الحامل الثابت الذي لا يمكن تنظيفه بأمان مخاطر تشغيلية أكثر من تصميم أولي أكثر تعقيدًا قليلًا.

6. أكّد الشروط التجارية دون افتراض الحد الأدنى القياسي لكمية الطلب

يختلف الحد الأدنى لكمية الطلب، والطاقة الإنتاجية، وشروط الدفع، والتغليف، وجدول التسليم وفقًا للأبعاد والمواد والطلاء وتعقيد التصنيع. اطلب من المصنّع ذكر هذه البنود في عرض الأسعار بدلًا من الاعتماد على شرط كتالوج عام. قد يكون حامل مخصص واحد ممكنًا، بينما قد تستفيد المشاريع الأكبر من الألواح المعيارية المتكررة؛ وينبغي للمورد تأكيد ذلك بعد مراجعة الرسومات.

7. خطط للخدمات اللوجستية والتركيب في الموقع

قدّم بلد الوجهة، وتفضيل التسليم، ومعدات التفريغ، والحد الأقصى لأبعاد العبوة، وأي قيود على النقل كبير الحجم. يمكن أن يؤثر الوزن والأبعاد النهائية بعد التغليف على تخطيط الشحن حتى عندما يتناسب الرف نفسه مع الفتحة. يمكن أن تقلل رسومات التركيب، ووسم كل لوح، وقوائم البراغي، وتسلسل التجميع من تأخيرات الموقع. قد يراجع المشترون الذين يقارنون الخيارات أيضًا إرشادات تغليف تصدير الهياكل الفولاذية وخدمات فحص المعدات الصناعية.

الأسئلة الشائعة

س: ما الفرق بين مصفاة القمامة الثابتة والمنخل المتحرك؟

ج: تبقى مصفاة القمامة الثابتة في وضع ثابت وعادة ما تتطلب تنظيفًا يدويًا أو ميكانيكيًا منفصلًا. يتحرك المنخل المتحرك بشكل مستمر أو متقطع لإزالة الحطام تلقائيًا. غالبًا ما يتم اختيار المصافي الثابتة لترتيبات المآخذ الأبسط، بينما قد تناسب المناخل المتحركة المواقع ذات أحمال الحطام العالية أو الوصول اليدوي المحدود.

س: أي درجة فولاذ يجب استخدامها لمصفاة القمامة الثابتة؟

ج: تعتمد الدرجة الصحيحة على حساب التصميم، والكود المحلي، والبيئة المائية، ومتطلبات اللحام، ومواصفات المشروع. يمكن النظر في ASTM A36/A36M وEN 10025-2 وJIS G3101 وGB/T 700 حيث يقبلها المهندس، لكن يجب تسمية الدرجة النهائية في الرسومات المعتمدة والتحقق منها بواسطة شهادات المصنع.

س: هل يمكن تصنيع مصفاة القمامة بمقاس مخصص؟

ج: نعم. عادة ما يتم تكوين مصافي القمامة الثابتة لتناسب فتحة المأخذ الفعلية، وترتيب الدعم، وتباعد القضبان، والميل، وطريقة التنظيف. يجب على المشترين تقديم رسومات بأبعاد أو قياسات موقع، إلى جانب مستويات المياه ومعلومات الحمل، حتى يتمكن المصنع من تأكيد الجدوى قبل التسعير.

س: هل الجلفنة بالغمر الساخن مناسبة لكل مأخذ مياه؟

A: لا توجد طلاءات مناسبة عالميًا. يمكن النظر في الجلفنة بالغمر الساخن للعديد من البيئات الخارجية أو بيئات المياه العذبة، لكن مياه البحر ومياه الصرف العدوانية والتعرض الكيميائي والتآكل بالبري والغمر المستمر قد تتطلب نظامًا مختلفًا أو مادة ستانلس ستيل. يجب أن يعتمد الاختيار على كيمياء المياه وتقييم التآكل للمشروع، مع ذكر المتطلبات بالرجوع إلى معايير مثل ASTM A123/A123M أو ISO 12944 حيثما ينطبق ذلك.

س: ما المعلومات المطلوبة للحصول على عرض سعر دقيق؟

A: قدّم الفتحة الصافية، والأبعاد الكلية للحوض، وتباعد القضبان، ومقطع القضيب، وتفاصيل الإطار، ومناسيب المياه التصميمية، وظروف التدفق، ودرجة المادة، ومتطلبات الطلاء، وعدد الألواح، وجهة التسليم، والمستندات المطلوبة. إذا كانت بعض البيانات غير متوفرة، فحدد العناصر الناقصة حتى يتمكن المورد من الفصل بوضوح بين التسعير المؤكد والافتراضات الهندسية.

س: ما هو الحد الأدنى المعتاد لكمية الطلب لمصفاة حطام ثابتة مخصصة؟

A: لا يوجد حد أدنى عالمي لكمية الطلب لهذا المنتج. قد يعتمد الحد الأدنى للطلب على حجم المصفاة، والمادة، ومسار التصنيع، ودفعة الطلاء، وما إذا كان المشروع يتطلب وحدة واحدة أو عدة ألواح معيارية. اطلب تأكيدًا خاصًا بالمشروع بدلًا من افتراض أن حد أدنى قياسي من الكتالوج ينطبق.

س: ما طرق الدفع المتاحة للطلبات الدولية؟

A: يتم الاتفاق على شروط الدفع بين المشتري والمورد وقد تعتمد على قيمة الطلب، والتخصيص، ومتطلبات الفحص، والسجل التجاري. يمكن أن تشمل الترتيبات التجارية الشائعة دفعة مقدمة مع الرصيد قبل الشحن، أو الدفع المستندي، أو أي طريقة أخرى مقبولة متبادلًا. يجب أن يحدد عرض السعر وعقد البيع العملة، ومراحل الدفع، والرسوم المصرفية، وشروط الإفراج عن المستندات.

س: كم تستغرق مدة الإنتاج والتسليم؟

A: تعتمد مدة التسليم على اعتماد الرسومات، وتوافر المواد، وتعقيد اللحام والتصنيع، وطريقة الطلاء، ونطاق الفحص، ولوجستيات الوجهة. يجب على المورد الموثوق تقديم جدول زمني بعد مراجعة الحزمة الفنية. يجب أن تميز مدة التسليم المتفق عليها بين الاعتماد الهندسي، والتصنيع، والفحص، والتعبئة، والنقل.

Q: هل يمكن للمورد تقديم وثائق التركيب والصيانة؟

A: يمكن طلب الوثائق كجزء من أمر الشراء. اعتمادًا على المشروع، قد تشمل رسومات الترتيب العام، وإرشادات التركيب، وتعريف الألواح، وتعليمات الرفع، وإرشادات إصلاح الطلاء، وسجلات الفحص، وإجراءات التنظيف الموصى بها. أكد تنسيق ولغة الوثائق المطلوبة قبل الإنتاج.

أرسل أبعاد فتحة السحب، ومتطلبات تباعد القضبان، وتفضيل المواد، وبيئة الطلاء، ووجهة التسليم لطلب عرض سعر ثابت لمصفاة الحطام. يمكن لفريقنا الفني مراجعة المعلومات المتاحة، وتحديد بيانات التصميم المفقودة، وإعداد عرض مخصص مع المعايير المعمول بها، ووثائق الفحص، وتفاصيل التعبئة، وجدول إنتاج خاص بالمشروع. يمكنك أيضًا تقديم المتطلبات ذات الصلة من خلال استفسار معدات التحكم المائي المخصصة أو طلب مقارنة مع حلول غربلة الحطام الصناعي.
