Rejilla de admisión | Fabricante personalizado de pantallas de admisión de agua de acero galvanizado

Las rejillas de admisión son conjuntos de cribado de acero fabricados e instalados en estructuras de toma de agua para interceptar troncos, ramas, vegetación, plásticos y otros residuos flotantes o sumergidos antes de que lleguen a bombas, turbinas, válvulas o equipos de tratamiento. Sirven a autoridades municipales de agua, desarrolladores hidroeléctricos, contratistas de riego, servicios industriales, empresas EPC y compradores de infraestructura marina. Una rejilla de admisión de acero galvanizado a medida combina resistencia estructural, protección contra la corrosión, geometría mantenible y compatibilidad con la abertura civil. Correctamente especificada, ayuda a proteger los equipos aguas abajo, reducir la limpieza no planificada y favorecer un caudal de agua fiable en condiciones cambiantes del sitio. Los compradores también pueden consultar las pantallas de admisión de agua de acero y las estructuras de acero fabricadas a medida relacionadas al planificar un paquete de admisión completo.

Resumen del producto: Rejilla de admisión

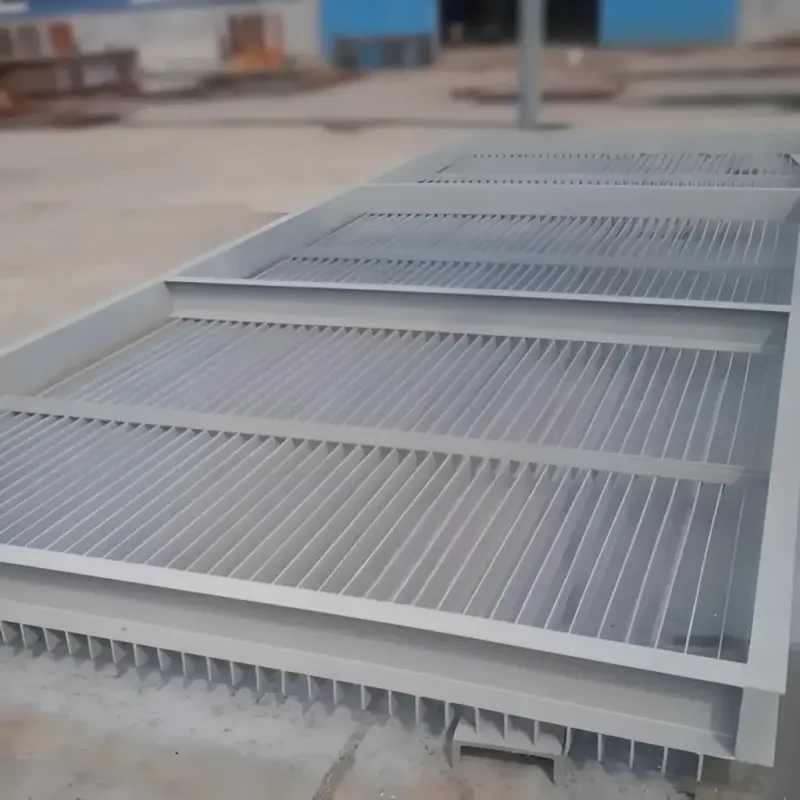

Una rejilla de admisión es una barrera fija o desmontable fabricada con barras paralelas, barras planas, perfiles estructurales, marcos, soportes y componentes de conexión. Se coloca transversalmente o frente a una abertura de toma de agua. La rejilla permite el paso del agua mientras retiene los residuos que podrían dañar u obstruir los equipos aguas abajo. Según el proyecto, el conjunto puede instalarse vertical, horizontal o en ángulo inclinado para permitir el rastrillado manual, la limpieza mecánica o el izado y la extracción.

El material principal suele ser acero al carbono seleccionado según el diseño estructural y el entorno operativo requeridos. Con frecuencia se especifica acero galvanizado porque un recubrimiento de zinc proporciona una barrera contra la humedad y ofrece protección sacrificial cuando el acero queda expuesto. Para proyectos que implican inmersión severa, agua salobre, agua de mar, productos químicos o una química del agua inusualmente agresiva, el sistema de recubrimiento y el material base deben confirmarse mediante una revisión de ingeniería en lugar de seleccionarse a partir de la descripción de un catálogo general.

Una rejilla de admisión de residuos personalizada normalmente incluye los siguientes elementos:

• Barras de cribado: Las barras o perfiles paralelos retienen los residuos mientras mantienen el área de flujo efectiva requerida.
• Marco perimetral: Un marco rígido transfiere las cargas hidráulicas y de impacto a las placas embebidas, guías o al hormigón circundante.
• Rigidizadores y soportes: Los miembros intermedios limitan la deflexión y ayudan a la rejilla a soportar la presión diferencial y la carga de residuos.
• Elementos de izado o manipulación: Se pueden incorporar cáncamos, ganchos o secciones desmontables cuando el acceso de mantenimiento requiere la extracción de la rejilla.
• Guías y sujetadores: Las guías laterales, los detalles del umbral, los pernos, los clips y otras interfaces se diseñan en función de la estructura de admisión.

La abertura de cribado, el tamaño de las barras, la separación libre, el ángulo de la rejilla, la velocidad del agua, la pérdida de carga de diseño, el tipo de residuos, el método de limpieza y las condiciones de acceso deben evaluarse conjuntamente. Una abertura estrecha puede mejorar la exclusión de residuos pero puede aumentar el riesgo de obstrucción y la frecuencia de limpieza. Una abertura más amplia puede reducir la resistencia hidráulica pero permitir que material de mayor tamaño pase hacia el equipo. Por lo tanto, la disposición correcta depende de la función de la admisión, no de una separación de barras universal.

La fabricación puede incluir corte de material, conformado, perforación, soldadura, ensamblaje dimensional, preparación de superficie, galvanizado por inmersión en caliente, inspección y embalaje para el envío. Los compradores que requieran una solución de captación completa también pueden comparar rejillas de barras de acero galvanizado, compuertas hidráulicas de acero y equipos de control de agua.

Especificaciones y normas para la rejilla de captación

Toda rejilla de captación debe fabricarse a partir de un plano aprobado o de una hoja de datos técnicos. Las especificaciones típicas de proyecto definen la abertura libre, las dimensiones generales, la orientación de las barras, la separación entre barras, el nivel de agua de diseño, la carga diferencial, la carga de residuos, las condiciones de apoyo, el sistema de recubrimiento, la disposición de izaje, los requisitos de inspección y la configuración de entrega. Dado que estos valores dependen del sitio, deben confirmarse antes de la fabricación en lugar de suponerse a partir de un tamaño estándar.

Normas aplicables de materiales y galvanización

Para los componentes estructurales de acero al carbono, puede especificarse ASTM A36/A36M cuando sus requisitos de material coincidan con el diseño de ingeniería. Pueden requerirse otras calidades de acero para mayor resistencia, servicio a baja temperatura, desempeño de soldadura o cumplimiento de la normativa local. La calidad exacta debe figurar en la lista de materiales aprobada y en la documentación de la acería.

Para el acero galvanizado por inmersión en caliente, ASTM A123/A123M cubre los recubrimientos de zinc sobre productos de hierro y acero, incluidos los elementos estructurales fabricados. ASTM A153/A153M se asocia comúnmente con el recubrimiento de zinc sobre herrajes de hierro y acero, como ciertos pernos, tuercas, arandelas y accesorios. En proyectos europeos, EN ISO 1461 especifica los requisitos y ensayos para recubrimientos galvanizados por inmersión en caliente sobre artículos fabricados de hierro y acero. GB/T 13912 puede utilizarse para recubrimientos galvanizados por inmersión en caliente sobre productos fabricados de hierro y acero en proyectos que siguen normas chinas. La norma aplicable debe identificarse en la orden de compra, ya que los procedimientos de espesor de recubrimiento, apariencia, reparación, muestreo y aceptación pueden diferir según la especificación y la categoría de producto.

Los requisitos de soldadura deben vincularse con el código del proyecto y los procedimientos calificados del fabricante. AWS D1.1/D1.1M puede ser aplicable a la soldadura estructural en proyectos que utilizan la práctica estadounidense, mientras que EN 1090-2 puede ser relevante para la ejecución de estructuras de acero bajo requisitos europeos. Estas referencias no sustituyen automáticamente la especificación del proyecto del comprador. El tamaño de soldadura, la continuidad de soldadura, el nivel de inspección, el control de distorsión y los procedimientos de reparación deben acordarse antes de la producción.

Paquete de documentación típico

Los compradores internacionales pueden solicitar un plano de disposición general aprobado, planos de fabricación, lista de materiales, certificados de materiales, certificados de galvanizado, registros de inspección dimensional, informes de inspección de soldadura, resultados de inspección de recubrimiento, fotografías de embalaje y un certificado de conformidad. Algunos proyectos también requieren un plan de calidad de fabricación, un plan de inspección y ensayo, registros de trazabilidad, cálculos de izaje o inspección de terceros. Los requisitos de documentación deben indicarse en la etapa de cotización para evitar cambios después de que haya comenzado la producción.

Aplicaciones de la rejilla de captación de residuos

Las rejillas de captación de residuos se utilizan en diversos entornos de infraestructura hídrica:

• Tomas de agua municipales e industriales: Protegen las bombas de agua bruta, los equipos de cribado y los procesos de tratamiento frente a ramas, residuos y otros desechos flotantes.
• Centrales hidroeléctricas: Se instalan aguas arriba de las turbinas y las tuberías forzadas para reducir el riesgo de daños o bloqueos causados por troncos, vegetación acuática y material arrastrado.
• Sistemas de riego y drenaje: Ayudan a proteger estaciones de bombeo, canales, compuertas y equipos de distribución donde hay vegetación estacional y residuos relacionados con sedimentos.
• Sistemas de agua de refrigeración: Las plantas industriales pueden utilizarlos en tomas de agua de mar, agua de río, agua de lago o agua de proceso, antes de las bombas y los intercambiadores de calor.
• Estructuras de embalses, presas y control de inundaciones: Pueden integrarse con torres de toma, obras de salida, alcantarillas y otras estructuras hidráulicas que requieran exclusión de desechos.

La rejilla debe adaptarse al método de limpieza previsto. El rastrillado manual puede ser adecuado para instalaciones accesibles y de bajo caudal, mientras que las tomas grandes o remotas pueden requerir un rastrillo mecánico, una cuchara de agarre, una criba móvil o un sistema de elevación. Un fabricante de rejillas puede coordinar el conjunto de acero con sistemas mecánicos de cribado de barras y equipos personalizados de toma de agua cuando el proyecto requiere más que una barrera pasiva.

Cómo elegir / Guía de compra de rejillas de desechos para tomas

1. Comience con la abertura civil y los datos operativos

Proporcione la abertura libre, las dimensiones del hormigón terminado, las ubicaciones de las placas embebidas, las limitaciones de acceso, los niveles de agua normal y máximo, el caudal y la velocidad esperada del agua. Incluya planos o fotografías de la estructura existente cuando reemplace una rejilla antigua. Una discrepancia dimensional puede generar costosas modificaciones en obra, por lo que el plano de fabricación debe aprobarse antes del corte del material.

2. Defina las condiciones de residuos y obstrucción

Describa los residuos previstos en el sitio: madera, juncos, residuos plásticos, hojas, hielo, plantas acuáticas o desechos industriales. El elemento más grande previsto y la posibilidad de una rejilla total o parcialmente bloqueada influyen en el diseño estructural. Los compradores también deben indicar si la rejilla está destinada únicamente a retener residuos grandes o a proporcionar una protección más fina para bombas y turbinas.

3. Seleccione el recubrimiento para el entorno real

La galvanización por inmersión en caliente es una opción práctica para muchas exposiciones de agua dulce y atmosféricas, pero la especificación del recubrimiento debe reflejar si la rejilla está continuamente sumergida, mojada de forma intermitente, expuesta a abrasión o instalada en agua salina. Solicite la norma propuesta, el método de preparación de la superficie, el procedimiento de inspección del recubrimiento y el método de reparación para las zonas dañadas. Cuando se requiera pintura adicional sobre el zinc, solicite un sistema de recubrimiento dúplex compatible y el procedimiento de preparación de la superficie.

4. Confirme las normas, la inspección y la certificación

Indique en la solicitud de cotización las normas aplicables de acero, soldadura, galvanización, dimensionales y de documentación. Si el proyecto requiere ASTM A123/A123M, EN ISO 1461, GB/T 13912 u otra norma, identifíquela claramente y evite combinar requisitos sin comprobar su compatibilidad. Las necesidades de certificación pueden incluir certificados de ensayo de materiales, lecturas de espesor del recubrimiento, inspección de soldaduras, inspección por terceros y un informe dimensional final.

5. Aclare el MOQ, el plazo de entrega y el alcance de la entrega

No existe una cantidad mínima de pedido universal ni un plazo de producción estándar para una rejilla de rejas de admisión personalizada. Estos dependen del número de conjuntos, las dimensiones, la disponibilidad de acero, la capacidad de galvanizado, la aprobación de planos, los requisitos de inspección y si se incluyen accesorios. Solicite al proveedor que separe el tiempo de ingeniería, el tiempo de fabricación, el tiempo de galvanizado, la inspección, el embalaje y el tiempo de transporte estimado. Confirme si la cotización cubre una rejilla, un juego completo, repuestos, guías, sujetadores, dispositivos de elevación o componentes embebidos.

6. Planifique el embalaje y la logística

Los marcos soldados de gran tamaño pueden ser vulnerables a la deformación, el daño del recubrimiento y los problemas de manipulación durante el transporte. La especificación de compra debe abordar los puntos de elevación, los marcos de soporte, la protección contra la corrosión durante el almacenamiento, el embalaje de exportación, el marcado, las listas de empaque y las limitaciones de contenedor o carga a granel. El proveedor debe recibir el destino, los términos de entrega, las restricciones de descarga y cualquier documento de exportación requerido antes de finalizar la oferta comercial.

Para un proceso de adquisición estructurado, los compradores pueden utilizar una lista de verificación de RFQ para fabricación de acero y solicitar una cotización basada en una hoja de datos técnicos aprobada. Esto facilita la comparación de ofertas y reduce el riesgo de que rejillas de rejas de admisión aparentemente similares contengan supuestos diferentes sobre recubrimiento, inspección o accesorios.

Preguntas frecuentes sobre la rejilla de rejas de admisión

P: ¿Qué material se utiliza normalmente para una rejilla de rejas de admisión?

A: El acero al carbono fabricado se utiliza comúnmente para el marco, las barras y los rigidizadores, con el grado seleccionado según el cálculo estructural y el código del proyecto. El acero galvanizado en caliente se especifica a menudo para la protección contra la corrosión. El acero inoxidable o un sistema de recubrimiento dúplex pueden considerarse para entornos más agresivos, pero la elección final debe basarse en la química del agua, las condiciones de inmersión, la abrasión, la vida útil de diseño y el presupuesto.

Q: ¿En qué se diferencia una rejilla de admisión de una rejilla fina?

A: Una rejilla de admisión generalmente utiliza barras robustas con un espaciado relativamente abierto para retener desechos grandes y proteger los equipos aguas abajo. Una rejilla fina tiene aberturas más pequeñas y está destinada a eliminar partículas más pequeñas u organismos acuáticos. Una rejilla de admisión puede utilizarse como primera etapa de protección antes de un sistema de cribado o filtración más fino, según el diseño del proceso.

Q: ¿Se puede fabricar la rejilla a medida?

A: Sí. Normalmente se requiere fabricación personalizada porque las aberturas de admisión, las partes embebidas, los niveles de agua, el espaciado de las barras, el acceso y los equipos de limpieza varían de un sitio a otro. El comprador debe proporcionar dimensiones aprobadas, planos de interfaz, información de cargas y orientación de instalación. El proveedor debe emitir planos de fabricación para su revisión antes de la producción.

Q: ¿Qué norma de galvanización debe especificarse?

A: ASTM A123/A123M se utiliza comúnmente para productos de acero fabricado galvanizado en caliente, mientras que EN ISO 1461 y GB/T 13912 pueden aplicarse según los requisitos de proyectos europeos o chinos. ASTM A153/A153M es generalmente relevante para herrajes de hierro y acero galvanizado en lugar de la rejilla fabricada principal. El contrato debe identificar la norma aplicable y cualquier requisito específico del proyecto en cuanto a recubrimiento, inspección y reparación.

Q: ¿Cuál es la cantidad mínima de pedido para una rejilla de admisión personalizada?

A: El MOQ no es universal. Depende de la política de producción del proveedor, las dimensiones del bastidor, los requisitos de compra de materiales y si el pedido contiene un conjunto personalizado o varias unidades estandarizadas. Los compradores deben solicitar el MOQ, los cargos de utillaje o ingeniería, la política de muestras y si se pueden combinar varios tamaños en un mismo pedido.

P: ¿Cuál es el plazo de entrega habitual?

R: El plazo de entrega debe confirmarse con los planos aprobados, la disponibilidad de materiales, la carga de trabajo de fabricación, el calendario de galvanizado, el plan de inspección y el destino. Un bastidor personalizado generalmente requiere más coordinación que un artículo estándar. Solicite un calendario por etapas que cubra la aprobación de planos, fabricación, tratamiento superficial, inspección final, embalaje y despacho.

P: ¿Qué métodos de pago pueden utilizar los compradores extranjeros?

R: Las condiciones de pago se acuerdan comercialmente entre el comprador y el proveedor. Los arreglos habituales en la fabricación internacional de acero incluyen un depósito con el saldo antes del envío, arreglos documentarios u otras condiciones sujetas a la aprobación de la empresa y al riesgo del proyecto. La cotización debe indicar la moneda, los hitos de pago, los cargos bancarios, el período de validez y los documentos requeridos para el pago del saldo.

P: ¿Qué información se necesita para una cotización precisa?

R: Envíe la cantidad de bastidores, las dimensiones totales y de abertura libre, el espaciado de las barras, el requisito de material o recubrimiento, el tipo de agua, los niveles de agua de diseño, los datos de caudal, la altura diferencial estimada, los residuos previstos, el método de limpieza, los requisitos de elevación, el destino de entrega, las normas requeridas, los documentos de inspección y la fecha de entrega objetivo. Los planos, las fotografías y los detalles del equipo existente son especialmente útiles para proyectos de sustitución.

P: ¿Puede la rejilla de toma incluir accesorios de instalación?

A: Puede suministrarse como un conjunto de rejilla con accesorios acordados, como guías, marcos, pernos, cáncamos, clips o componentes de interfaz embebidos. El alcance debe enumerarse línea por línea, ya que algunos proyectos proporcionan las guías o las placas embebidas por separado. Confirme si la instalación, la medición en obra, el equipo de limpieza mecánica y la puesta en marcha están incluidos o excluidos.

Envíe sus planos de la abertura de admisión, las condiciones de operación, las normas requeridas, las expectativas de recubrimiento, la cantidad y el destino de entrega para solicitar una revisión técnica y una cotización de una rejilla de rejas de admisión de acero galvanizado a medida. Una consulta clara permite confirmar el alcance de fabricación, los documentos de inspección, el MOQ, las condiciones de pago, el calendario de producción y el plan logístico antes de realizar el pedido.
