Tubo de escape em aço inoxidável de 5 polegadas - Tubulação soldada resistente para uso automotivo e industrial

Especificações Técnicas do Tubo de Escape de Aço Inoxidável de 5 Polegadas

Tubo de escape em aço inoxidável de 5 polegadas - Tubulação soldada para uso automotivo e industrial

O tubo de escape em aço inoxidável de 5 polegadas representa um componente crítico em sistemas de escape de alto desempenho, projetado para oferecer durabilidade excecional e resistência à corrosão em aplicações automóveis e industriais exigentes. Fabricados a partir de ligas de aço inoxidável austenítico de qualidade premium, estes tubos soldados de serviço pesado servem profissionais em fabricação automóvel, sistemas de propulsão marítima e ventilação industrial que exigem gestão térmica fiável e vida útil prolongada. Com tolerâncias dimensionais precisas e integridade de soldadura superior, este tubo de escape satisfaz as exigências rigorosas de construtores de escapes personalizados, operadores de camiões a diesel e fabricantes de equipamentos industriais que procuram soluções económicas sem comprometer o desempenho estrutural.

O que é um Tubo de Escape em Aço Inoxidável de 5 Polegadas?

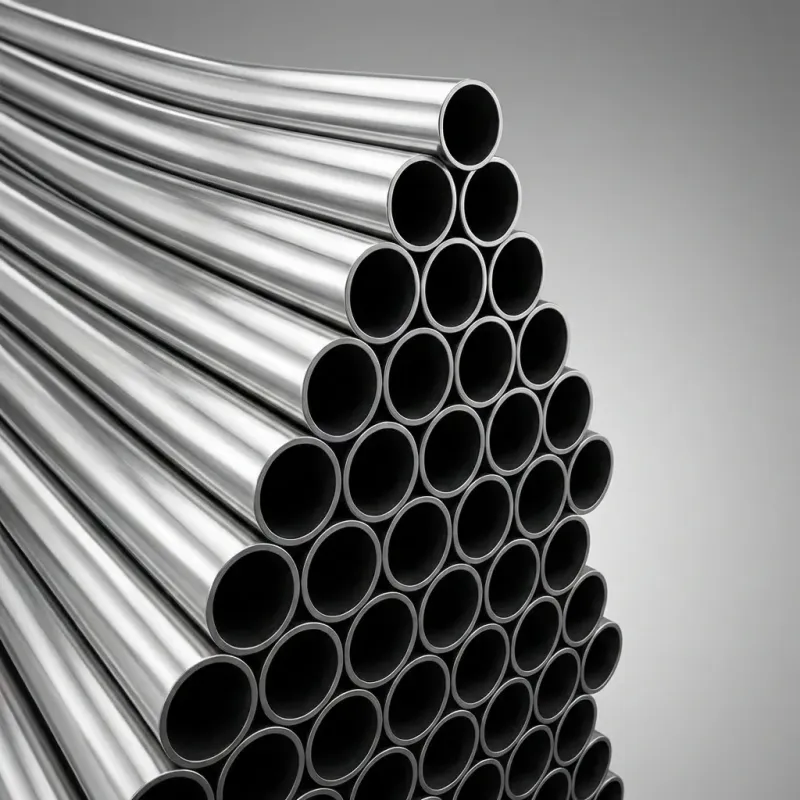

Um tubo de escape em aço inoxidável de 5 polegadas é um tubo soldado cilíndrico com um diâmetro exterior nominal de 5 polegadas (127mm), especificamente concebido para transportar gases de escape a alta temperatura em sistemas automóveis e industriais. Estes tubos são habitualmente fabricados a partir de graus de aço inoxidável 304 ou 409, apresentando soldaduras de costura longitudinal produzidas através de processos de soldadura TIG (Tungsten Inert Gas) ou por resistência. A espessura de parede padrão varia entre 0,065 polegadas (calibre 16) e 0,120 polegadas (calibre 11), proporcionando flexibilidade para vários requisitos de pressão e temperatura, mantendo simultaneamente características de fluxo ótimas para a evacuação dos gases de escape.

Especificações Técnicas do Tubo de Escape em Aço Inoxidável de 5 Polegadas

As configurações padrão estão em conformidade com a ASTM A554 para tubos mecânicos e ASTM A312 para aplicações de tubos soldados. A composição química típica para o grau 304 inclui 18-20% de crómio e 8-10,5% de níquel, proporcionando resistência superior à oxidação a temperaturas até 1650°F (900°C). A densidade do material mede 7,93 g/cm³ à temperatura ambiente, com uma resistência à tração mínima de 515 MPa segundo as normas ASTM A240. O cordão de solda longitudinal é submetido a ensaios não destrutivos para garantir que a profundidade de penetração excede 80% da espessura da parede, cumprindo os requisitos do código de soldadura AWS D18.1 para componentes estruturais de escape.

Opções de Grau de Material e Características de Desempenho

Configuração de Aço Inoxidável 304

O tipo 304 oferece excelente resistência geral à corrosão com microestrutura austenítica, tornando-o a escolha preferida para sistemas de escape marítimos e aplicações automóveis costeiras. Este grau mantém as propriedades mecânicas a temperaturas de funcionamento contínuo até 870°C, com coeficiente de expansão térmica de 17,3 × 10⁻⁶/°C entre 0-100°C. O equilíbrio crómio-níquel proporciona resistência excecional à corrosão atmosférica e a ambientes químicos moderados comummente encontrados no condensado de escape diesel.

Configuração de Aço Inoxidável 409

O grau 409 representa um aço inoxidável ferrítico estabilizado com titânio, especificamente concebido para aplicações de escape automóvel onde a rentabilidade é primordial. Com teor de crómio de 10,5-11,75% e carbono limitado a 0,08% no máximo, este material proporciona resistência à corrosão adequada para ambientes de escape secos, oferecendo simultaneamente soldabilidade superior em comparação com os graus austeníticos. A condutividade térmica de 25 W/m·K a 100°C facilita a dissipação eficiente de calor em sistemas de escape de elevado caudal.

Alternativa de Baixo Carbono 316L

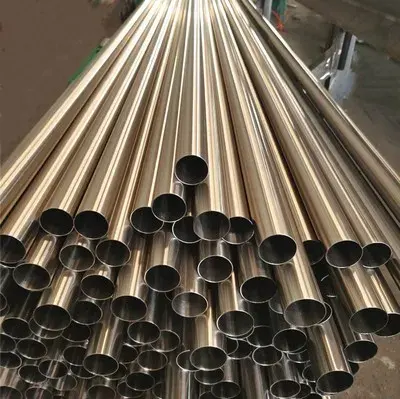

Para aplicações envolvendo escape de diesel marítimo ou ventilação de processamento químico, o grau 316L proporciona resistência aprimorada à corrosão por pitting induzida por cloretos. A adição de molibdênio de 2-3% melhora significativamente o desempenho em ambientes de condensado ácido, com PREN (Pitting Resistance Equivalent Number) excedendo 24 conforme os protocolos de teste ASTM G48 Método A.

Processo de Fabricação e Padrões de Qualidade

Métodos de Produção de Tubos Soldados

A fabricação moderna emprega processos contínuos de soldagem TIG com pureza de gás de proteção argônio excedendo 99,95%, garantindo soldas de penetração total sem contaminação por oxidação. A bobina de tira passa por conformação por rolos de precisão através de 12-16 estações progressivas, atingindo tolerância de circularidade dentro de ±0,020 polegadas conforme os requisitos da Tabela X1.1 da ASTM A554. O tratamento térmico pós-soldagem a 1040°C para graus ferríticos alivia tensões residuais enquanto mantém a integridade da estrutura granular.

Classificações de Acabamento Superficial

O acabamento padrão de laminação (2B) proporciona uma superfície lisa e moderadamente refletiva adequada para a maioria das aplicações industriais, com rugosidade superficial Ra medindo 0,5-1,0 micrômetros. Acabamentos eletropolidos atingem valores de Ra abaixo de 0,4 micrômetros, crítico para sistemas de escape sanitários em ambientes de processamento de alimentos ou fabricação farmacêutica. Acabamentos escovados (No. 4) oferecem apelo estético para instalações automotivas visíveis enquanto mantêm a resistência à corrosão através de padrões de grão direcionais controlados.

Considerações de Engenharia Específicas para Aplicações

Sistemas de Escape de Alto Desempenho Automotivo

Os veículos de alto desempenho utilizam tubulação de 5 polegadas de diâmetro para minimizar a contrapressão em aplicações turboalimentadas que excedem 500 cavalos de potência. A área de secção transversal aumentada de 19,63 polegadas quadradas facilita velocidades dos gases de escape otimizadas para a eficiência de varredura, particularmente em configurações V8 e em linha de 6 cilindros. As secções dobradas em mandril mantêm um diâmetro interno consistente ao longo das curvas, evitando restrições de fluxo que reduzem a potência em 3-7% nas alternativas convencionais de dobra por compressão.

Ventilação Industrial e Extração de Fumos

As instalações de processamento químico utilizam estes tubos para a evacuação de fumos corrosivos, onde a seleção do material depende dos perfis específicos de exposição química. A superfície interna lisa minimiza a acumulação de partículas, reduzindo os intervalos de manutenção em 40% em comparação com equivalentes em aço carbono. As ligações flangeadas segundo as normas ASME B16.5 Classe 150 permitem a montagem modular do sistema com vedação estanque sob condições de ciclagem térmica.

Encaminhamento de Escape em Propulsão Marítima

Os motores marítimos a diesel beneficiam da resistência à corrosão por água salgada das configurações em 316L, onde as concentrações de cloretos excedem 19.000 ppm nos sistemas de arrefecimento com água do mar. A resistência do material à corrosão por frestas nas flanges aparafusadas previne os modos de falha comuns nas instalações em aço carbono, prolongando a vida útil para além de 15 anos em serviço marítimo contínuo.

Melhores Práticas de Instalação e Métodos de Ligação

Parâmetros de Soldadura para Montagem em Campo

A soldagem TIG requer vazões de argônio de 15-20 CFH com eletrodos de tungstênio toriado a 2% com diâmetro de 1/16 a 3/32 polegada. Configurações de amperagem entre 90-130 amperes para material de calibre 16 garantem penetração adequada sem perfuração, usando vareta de adição ER308L para metal base 304. A purga traseira com argônio mantém os níveis de oxigênio abaixo de 20 ppm durante a execução do passe de raiz, prevenindo a açucaração que compromete a resistência à corrosão.

Sistemas de Acoplamento Mecânico

Abraçadeiras de fita com construção em aço inoxidável 304 proporcionam vedações confiáveis à prova de gás para conexões de encaixe deslizante, acomodando expansão térmica de 0,24 polegadas por seção de 10 pés a temperatura operacional de 500°F. Acoplamentos V-band usinados conforme especificações SAE J1508 permitem desmontagem rápida para acesso de manutenção, com forças de aperto distribuídas uniformemente ao redor da circunferência para prevenir concentrações localizadas de tensão.

Perguntas Frequentes

Qual é a quantidade mínima de pedido (MOQ)?

O MOQ padrão é de 100 pés para diâmetros e espessuras de parede em estoque, com especificações personalizadas exigindo corridas mínimas de 500 pés para justificar a configuração de ferramental. Os níveis de preços por volume ativam-se em quantidades de 1000, 5000 e 10.000 pés, oferecendo reduções de custo de 8%, 15% e 22% respectivamente em relação ao preço base direto da usina.

Vocês fornecem certificados de ensaio de material?

Todos os embarques incluem relatórios de ensaio de usina EN 10204 Tipo 3.1 documentando composição química por lote de fusão, propriedades mecânicas de ensaios de tração conforme ASTM E8, e resultados de verificação dimensional. Análise adicional de PMI (Identificação Positiva de Material) disponível mediante solicitação para confirmar a autenticidade do grau através de validação por espectrometria XRF.

Qual é o prazo de entrega típico?

Os itens em estoque são enviados em 3 a 5 dias úteis a partir de centros de distribuição regionais que atendem os mercados da América do Norte e da Europa. O corte em comprimentos personalizados acrescenta 2 a 3 dias ao tempo de processamento, enquanto pedidos especiais que exigem espessura de parede ou diâmetro não padrão necessitam de prazos de 6 a 8 semanas para o agendamento da produção na usina e os procedimentos de verificação de qualidade.

Vocês cortam em tamanhos personalizados?

Os serviços de corte de precisão utilizam serras abrasivas com tolerância de ±1/8 de polegada para comprimentos entre 6 polegadas e 20 pés. O corte por plasma CNC atende a requisitos de perfis complexos, incluindo cortes em esquadria de ângulos de 15° a 75°, com preparação de bordas para soldagem, incluindo chanfro em ângulo incluído de 37,5° conforme as especificações do código de soldagem estrutural AWS D1.6.

Solicite uma cotação competitiva para tubo de escape de aço inoxidável de 5 polegadas

Nossa equipe de vendas técnicas oferece suporte abrangente de aplicação, ajudando você a selecionar os graus de material e as especificações ideais para os requisitos específicos do seu sistema de escape. Com relacionamentos diretos com usinas e posicionamento estratégico de estoque, oferecemos preços competitivos de fábrica combinados com serviços de valor agregado, incluindo fabricação personalizada, certificação de qualidade e soluções logísticas aceleradas. Solicite cotações detalhadas, incluindo análise de frete, certificações de material e fichas de dados técnicos, para apoiar suas especificações de engenharia e processos de aprovação de compras.
