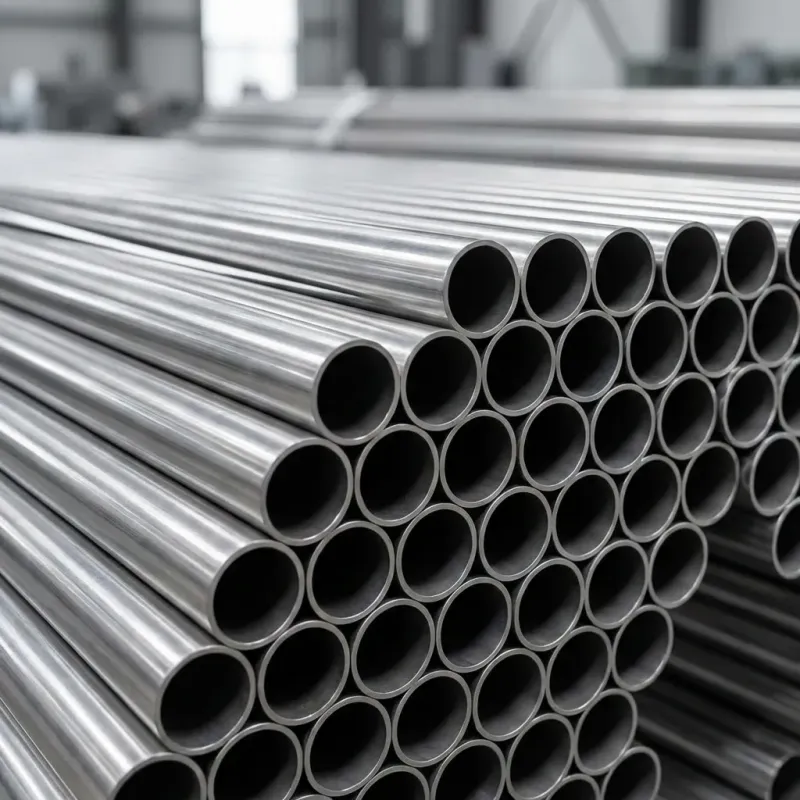

Tubo de Aço Inoxidável com 1 Polegada de Diâmetro - Tubulação Sem Costura e Soldada ASTM A312

Especificações Técnicas do Tubo de Aço Inoxidável de 1 Polegada de Diâmetro

Tubo de Aço Inoxidável com 1 Polegada de Diâmetro - Tubulação Sem Costura e Soldada ASTM A312

O tubo de aço inoxidável de 1 polegada de diâmetro representa um componente crítico nos sistemas modernos de tubulação industrial, oferecendo versatilidade excepcional para transporte de fluidos, aplicações estruturais e equipamentos de processo. Este tamanho padronizado de tubo encontra ampla aplicação em processamento químico, fabricação farmacêutica, produção de alimentos e bebidas e instalações marítimas, onde a resistência à corrosão e os padrões de higiene são primordiais. Projetados em conformidade com as especificações ASTM A312/A312M, esses tubos proporcionam desempenho confiável em ambientes exigentes, mantendo a precisão dimensional e a integridade do material ao longo de sua vida útil.

O que é um tubo de aço inoxidável de 1 polegada de diâmetro?

Um tubo de aço inoxidável de 1 polegada de diâmetro é um produto tubular fabricado a partir de ligas de cromo-níquel, disponível em configurações sem costura e soldadas, com tamanho nominal de tubo (NPS) de 1 polegada. O diâmetro externo real mede 1,315 polegadas (33,4 mm) de acordo com as normas ASME B36.19M, enquanto a espessura da parede varia do Schedule 5S ao Schedule 160, dependendo dos requisitos de pressão. Esses tubos são produzidos por meio de processos de extrusão a quente para as variantes sem costura ou métodos de soldagem TIG/plasma para os tipos soldados, com subsequente trefilação a frio para atingir tolerâncias dimensionais precisas de ±0,4 mm no diâmetro externo e ±10% na espessura da parede, conforme os requisitos da ASTM A999.

Especificações técnicas do tubo de aço inoxidável de 1 polegada de diâmetro

Os tubos de aço inoxidável padrão de 1 polegada estão em conformidade com a ASTM A312/A312M-21 para graus austeníticos sem costura e soldados, com diâmetro externo de 33,4 mm e espessura de parede variando de 1,65 mm (Schedule 5S) a 6,35 mm (Schedule 80S). Os graus de material comumente fornecidos incluem TP304/304L com teor de carbono máximo de 0,08%/0,03%, respectivamente, e TP316/316L contendo 2,0-3,0% de molibdênio para resistência à corrosão aprimorada. As propriedades mecânicas especificam resistência à tração mínima de 515 MPa para graus austeníticos conforme a Seção 7 da ASTM A312, com limite de escoamento mínimo de 205 MPa e alongamento de 35% em comprimento de referência de 50 mm.

Métodos de Fabricação e Normas de Qualidade

Como são produzidos os tubos de aço inoxidável sem costura de 1 polegada?

Os tubos sem costura são fabricados por meio de perfuração rotativa de tarugos redondos maciços aquecidos a 1200-1250°C, seguida de laminação pilger ou trefilação a frio para atingir as dimensões finais. O processo elimina costuras de solda longitudinais, proporcionando classificações de pressão superiores e distribuição uniforme da espessura de parede dentro da tolerância de ±12,5% conforme especificado na ASTM A999. Cada tubo sem costura passa por ensaio ultrassônico conforme a ASTM E213 para detectar defeitos internos que excedam 5% da espessura de parede, garantindo integridade estrutural para aplicações de alta pressão até os valores de tensão admissíveis da ASME B31.3.

Quais processos de soldagem são usados para as variantes soldadas?

Os tubos soldados de 1 polegada empregam soldagem automática TIG (Tungsten Inert Gas) ou soldagem por indução de alta frequência para a formação da costura longitudinal, com pureza do gás de proteção argônio superior a 99,995% para prevenir oxidação. O tratamento térmico pós-soldagem a 1040-1120°C para solubilização remove a precipitação de carbonetos ao longo das zonas de solda, restaurando a resistência à corrosão equivalente ao material de base. A integridade da solda é verificada por meio de exame radiográfico conforme a ASTM E1742 ou ensaio de correntes parasitas em conformidade com a ASTM E309, com critérios de aceitação que exigem zero indicações lineares superiores a 6 mm de comprimento.

Quais acabamentos superficiais estão disponíveis para aplicações industriais?

Os acabamentos padrão incluem o acabamento de laminação 2B com rugosidade superficial Ra 0,5 μm obtida por laminação a frio e decapagem, e o acabamento eletropolido que proporciona Ra 0,25 μm para aplicações farmacêuticas e semicondutoras. O acabamento brilhante recozido (BA) oferece superfície refletiva com Ra 0,4 μm através de recozimento em atmosfera controlada, enquanto o polimento mecânico com granulação 240-320 produz superfícies de grau sanitário que atendem às normas 3-A para equipamentos de laticínios e processamento de alimentos. Cada tipo de acabamento é submetido a testes de contaminação superficial conforme ASTM A380 para verificar teor de ferro abaixo de 2% para resistência ótima à corrosão.

Classes de Material e Composição Química

Quais são as principais diferenças entre as classes 304 e 316?

A classe 304 contém 18,0-20,0% de cromo e 8,0-10,5% de níquel conforme ASTM A312 Tabela 1, oferecendo resistência à corrosão economicamente viável em ambientes atmosféricos e levemente corrosivos com concentrações de cloreto abaixo de 25 ppm. A classe 316 incorpora 2,0-3,0% de molibdênio juntamente com 16,0-18,0% de cromo e 10,0-14,0% de níquel, proporcionando resistência superior à corrosão por pites em ambientes ricos em cloreto e temperaturas elevadas de até 870°C. A adição de molibdênio aumenta a temperatura crítica de pites de 5°C para a 304 para 25°C para a 316 em solução de NaCl a 1% de acordo com ensaios ASTM G48 Método A.

Quando as variantes de baixo carbono 304L ou 316L devem ser especificadas?

Os graus de baixo carbono 304L e 316L limitam o teor de carbono a 0,03% no máximo, em comparação com 0,08% nos graus padrão, prevenindo a sensitização durante operações de soldagem na faixa de temperatura de 425-815°C. Essas variantes são obrigatórias para aplicações que envolvem soldagem sem tratamento térmico pós-soldagem, particularmente em serviço corrosivo conforme os requisitos da NACE MR0175/ISO 15156 para ambientes de gás ácido. O teor de carbono reduzido mantém a resistência à corrosão intergranular conforme o ensaio ASTM A262 Prática E, apresentando taxas de corrosão abaixo de 0,1 mm/ano em solução de ácido nítrico a 65% em ebulição.

Aplicações em Diversos Setores Industriais

Como os tubos de aço inoxidável de 1 polegada são usados no processamento químico?

As plantas químicas empregam tubos de 1 polegada Schedule 40S para transferir meios corrosivos, incluindo ácido sulfúrico com concentração de até 60% em temperaturas abaixo de 80°C, com o grau 316L preferido para soluções contendo cloretos. Esses tubos servem como linhas de amostragem, conexões de ventilação e tubulação de instrumentação em sistemas de reatores, classificados para pressões de trabalho de até 1500 psi conforme cálculos de tensão admissível da ASME B31.3. As técnicas de soldagem orbital conforme a AWS D18.1 garantem soldas de penetração total com níveis de oxigênio no gás de purga abaixo de 20 ppm, mantendo a resistência à corrosão em serviço químico de alta pureza.

Qual é o papel desses tubos na produção de alimentos e bebidas?

As instalações de processamento de alimentos utilizam tubos eletropolidos de 1 polegada em conformidade com as Normas Sanitárias 3-A 28-03 para sistemas CIP (Clean-In-Place), com rugosidade superficial Ra ≤0,8 μm que impede a adesão bacteriana. As operações de laticínios especificam TP316L para linhas de transferência de leite operando a 4-6°C, enquanto as cervejarias empregam o mesmo grau para distribuição de mosto e cerveja a pressões de até 100 psi. Todas as superfícies em contato com o produto passam por passivação conforme ASTM A967 usando soluções de ácido nítrico, atingindo espessura de camada de óxido de cromo superior a 3 nm para higiene e limpabilidade ideais, validadas por meio de testes de bioluminescência de ATP.

Por que as aplicações marítimas são exigentes para os materiais dos tubos?

Os ambientes marinhos expõem a tubulação a concentrações de cloreto superiores a 19.000 ppm na água do mar, exigindo o Grau 316L com teor mínimo de 2,5% de molibdênio para resistência adequada à corrosão por pites conforme ASTM G48, com temperatura crítica de pites acima de 25°C. As plataformas offshore instalam tubos de 1 polegada para linhas de controle hidráulico e sistemas de ar de instrumentação, projetados para pressão de trabalho de 10.000 psi usando espessura de parede Schedule 160 de 6,35 mm. Os sistemas de proteção catódica mantêm o potencial do tubo entre -800 e -1050 mV em relação ao eletrodo de referência Ag/AgCl, prevenindo corrosão por frestas nas conexões de flange e juntas roscadas conforme as diretrizes NACE SP0176.

Normas Dimensionais e Classificações de Pressão

Como os números de schedule se relacionam com a espessura da parede?

A designação de Schedule indica a espessura da parede padronizada pela ASME B36.19M, com o Schedule 5S proporcionando parede de 1,65 mm para aplicações de baixa pressão de até 300 psi, enquanto o Schedule 80S oferece parede de 4,55 mm classificada para 2500 psi a 38°C. Os schedules intermediários incluem 10S (2,11 mm), 40S (2,77 mm) e 160 (6,35 mm para serviço de pressão ultra-alta superior a 5000 psi). Os cálculos de classificação de pressão seguem a equação ASME B31.3 P = 2St/(D-2y), onde S equivale à tensão admissível (138 MPa para 316L a 38°C), t representa a espessura da parede, D é o diâmetro externo e y denota o coeficiente de temperatura de 0,4 para aços inoxidáveis austeníticos.

Quais são as especificações de comprimento padrão para aquisição?

Os comprimentos aleatórios variam de 4,88 a 7,32 metros (16 a 24 pés) conforme a Seção 11 da ASTM A999, adequados para fabricação geral com desperdício mínimo. Os comprimentos duplos aleatórios de 10,67 a 12,19 metros (35 a 40 pés) reduzem o número de soldas em trechos longos de tubulação, enquanto os comprimentos cortados estão disponíveis em qualquer dimensão especificada com tolerância de +6 mm/-0 mm. Os tubos sem costura são comumente fornecidos em comprimentos de 6 metros para compatibilidade com contêineres de transporte para exportação, enquanto os tubos soldados podem atingir 12 metros para projetos domésticos que exigem menos juntas em instalações de tubulação de processo.

Perguntas Frequentes

Qual é a quantidade mínima de pedido (MOQ)?

Nosso MOQ padrão é de 500 quilogramas por especificação, equivalente a aproximadamente 35-40 peças de tubos Schedule 40S com 6 metros de comprimento. Para graus especializados como 321H ou duplex 2205, o MOQ pode aumentar para 1000 kg devido aos requisitos de produção da usina. Quantidades de amostra de 5-10 peças estão disponíveis para fins de avaliação de qualidade e testes, com prazo de entrega de 7-10 dias úteis a partir do nosso estoque de graus comuns.

Vocês fornecem certificados de teste de material?

Sim, fornecemos certificados de ensaio de fábrica EN 10204 Tipo 3.1 para todos os envios, documentando a análise da composição química por espectroscopia de emissão óptica conforme ASTM E1086 e as propriedades mecânicas dos testes do lote de produção real. Os certificados incluem rastreabilidade do número de corrida, resultados do teste hidrostático a 1,5 vezes a pressão de projeto conforme ASTM A999 e relatórios de inspeção dimensional com amostragem aleatória mínima de 5%. A inspeção por terceiros pela SGS, TÜV ou Lloyd's Register está disponível mediante solicitação, com verificação adicional de PMI (Identificação Positiva de Materiais) usando analisadores XRF para aplicações críticas.

Qual é o prazo de entrega típico?

Itens em estoque nos graus 304/304L e 316/316L Schedule 40S são enviados em 3 a 5 dias úteis após a confirmação do pedido, com a entrega doméstica levando 5 a 7 dias adicionais, dependendo do destino. Especificações fora de estoque exigem um prazo de produção de 25 a 35 dias a partir das nossas usinas parceiras, mais 15 a 20 dias para frete marítimo internacional até os principais portos. As opções de frete aéreo expresso reduzem o prazo total de entrega para 10 a 12 dias para requisitos urgentes de projeto, com os custos de envio premium associados calculados com base no peso e nos procedimentos de desembaraço aduaneiro do destino.

Vocês podem cortar em tamanhos personalizados?

Nossa instalação de fabricação oferece serviços de corte de precisão usando serras de fita automatizadas com tolerância de corte de ±1 mm, adequadas para comprimentos de 100 mm a 6000 mm. Também oferecemos preparação de extremidades, incluindo chanfro a 37,5° ± 2,5° para soldagem conforme ASME B16.25, roscamento conforme os padrões NPT da ASME B1.20.1 e ranhuramento para sistemas de acoplamento mecânico. O corte personalizado é cobrado a $8-12 por corte, dependendo da espessura da parede, com taxa mínima de corte de $50 por pedido para cobrir os custos de configuração e inspeção de qualidade, incluindo verificação dimensional e remoção de rebarbas.

Obtenha uma cotação competitiva para tubo de aço inoxidável com diâmetro de 1 polegada

Solicite sua cotação personalizada hoje mesmo e beneficie-se da nossa estrutura de preços diretos de fábrica, que elimina as margens dos intermediários. Nossa equipe de vendas técnicas oferece suporte abrangente, incluindo orientação na seleção de materiais, cálculos de classificação de pressão e documentação de conformidade para os requisitos específicos da sua aplicação. Mantemos posições estratégicas de estoque nos principais polos industriais, garantindo atendimento rápido tanto para prazos padrão quanto urgentes.

• Suporte ao cliente 24/7 disponível por telefone, e-mail e chat online
• Amostras gratuitas para avaliação de qualidade, com certificados de material incluídos
• Preços competitivos para pedidos em grande volume, com descontos por quantidade de até 15%
• Consultoria técnica profissional sobre seleção de materiais e especificações

Entre em contato conosco hoje mesmo para receber sua cotação gratuita em até 24 horas!
